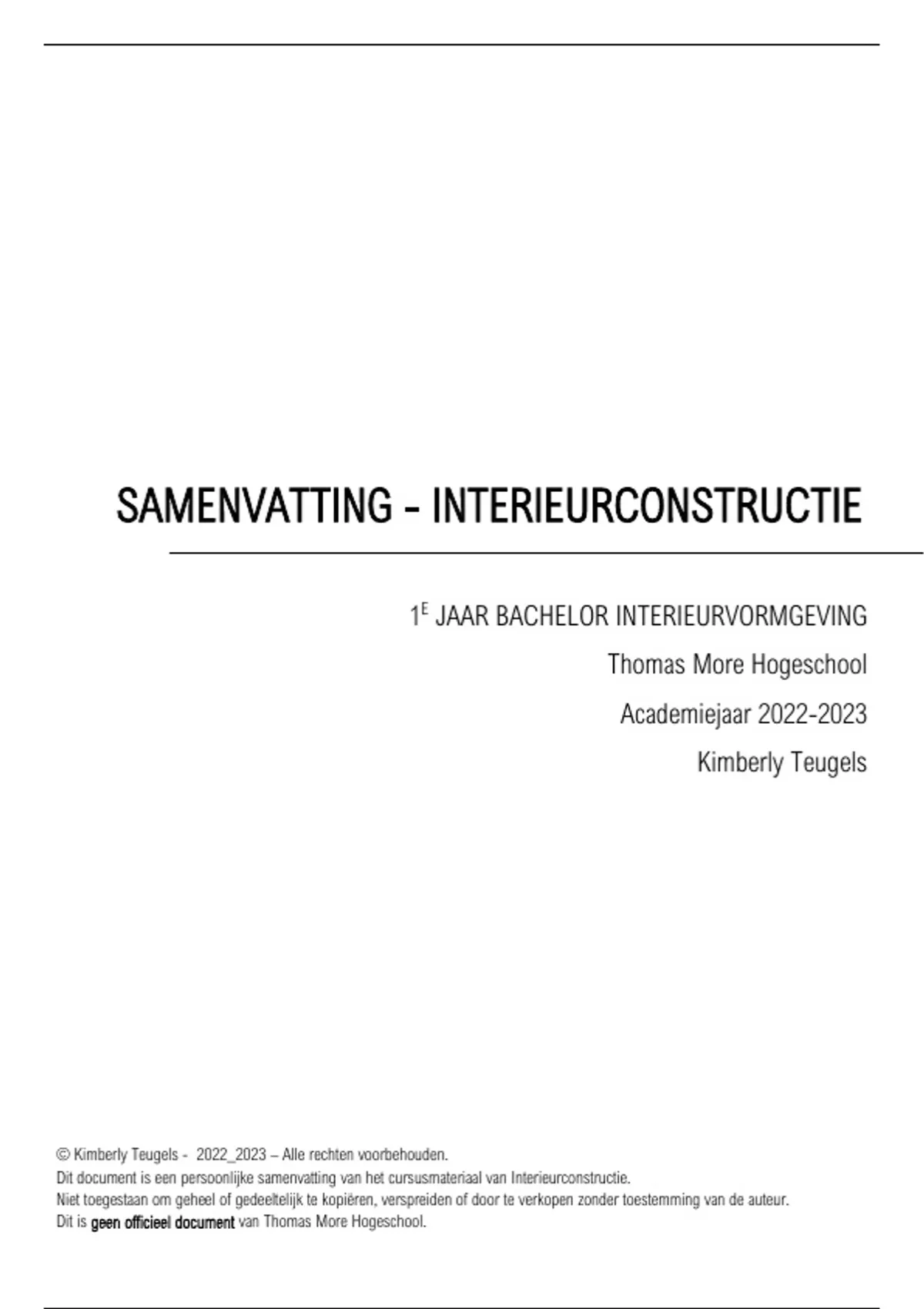

SAMENVATTING - INTERIEURCONSTRUCTIE
1E JAAR BACHELOR INTERIEURVORMGEVING
Thomas More Hogeschool
Academiejaar 2022-2023
Kimberly Teugels
© Kimberly Teugels - 2022_2023 – Alle rechten voorbehouden.
Dit document is een persoonlijke samenvatting van het cursusmateriaal van Interieurconstructie.
Niet toegestaan om geheel of gedeeltelijk te kopiëren, verspreiden of door te verkopen zonder toestemming van de auteur.
Dit is geen officieel document van Thomas More Hogeschool.
, Interieurconstructie interieurvormgeving – Kimberly Teugels
2
© Kimberly Teugels – Alle rechten voorbehouden
Niet toegestaan om te kopiëren, verspreiden of door te verkopen zonder toestemming van de auteur.
, Interieurconstructie interieurvormgeving – Kimberly Teugels
1. BINNENDEUREN
A. Standaard deuren
1. Maat van de opening in de wand
Standaardmaten dagopening (=ruwbouw opening):
- Breedte (B): +70mm
- Hoogte (H): +35mm
- Breedte: 63/ 68/ 73/ 78/ 83/ 88/ 93 (vanaf 63cm telkens 5cm bijtellen)
- Hoogte: 201,5/ 211,5/ 231,5
- Dikte: 4cm
2. Draairichting van de deur (symbolen)
Op een plan wordt de draairichting altijd getekend door een fijne cirkellijn (zonder pijltjes en liefst geen driehoeken)
Links of rechtsdraaiende deur?
Europese norm: (de draaizin is de sluitrichting)
- Links: tegenwijzerzin
- Rechts: wijzerzin
(de draaizin is de kant waar de scharnier staat als je de deur dicht duwt)
- Links: scharnieren staan links als je dichtduwt
- Rechts: scharnieren staan rechts als je dichtduwt
Belgische en Nederlandse norm: (hierbij is het omgekeerd, maar wij hanteren de Europese
norm)
Vermelden dat het om de Europese norm gaan, veel uitvoerders gebruiken de oude Belgische norm nog.
Het aanzicht
In vooraanzichten wordt het getekend met een driehoek, een hoek ter hoogte van de kruk (klink) en de andere twee hoeken ter
hoogte van de scharnieren. Volle lijn (= wegdraaien), stippenlijn (= naar je toe draaien).
Naar binnen of naar buiten draaiende deur?
De deur wordt geplaatst langs de zijde van de muur waar ze opendraait (180° opendraaien). Dit is een
naar buiten draaiende binnendeur. Als de deur aan de andere zijde van de muur staat (90°
opendraaien) is het een naar binnendraaiende deur.
3
© Kimberly Teugels – Alle rechten voorbehouden
Niet toegestaan om te kopiëren, verspreiden of door te verkopen zonder toestemming van de auteur.
, Interieurconstructie interieurvormgeving – Kimberly Teugels
3. Constructie van de opening in de wand
3.1. Metselwerk
Boven de deuropening is een balk voorzien (geprefabriceerde latei of ter plaatse gestorte balk). De hoogte van de balk wordt
bepaald door een vuistregel, hoogte is 1/10 van de overspanning. Bij traditionele constructies worden klossen voorzien voor de
bevestiging van het deurkader.
In de balk worden houten zwaluwstaartstukken verwerkt en tussen de voegen van de dagkanten van het metselwerk worden
dunnen plankjes mee ingemetseld. Zo heeft de schrijnwerker hulpstukken om het deurkader te bevestigen. De klossen worden
geplaatst waar de kracht het grootst is (ter hoogte van de scharnieren).
Tegenwoordig worden deurkaders vastgemaakt met schuim (PU-schuim), de kader wordt perfect gepositioneerd en
daarna worden de spleten en holten opgevuld met het schuim.
Gipskarton en structuur:
Houten stijlen en regels of metalen profielen:
Het wordt opgebouwd met verticale stijlen en horizontale
regels. Boven de deuropening komt een extra horizontale
versteviging (gewone keper of metal stud). Hier kan een
extra verticale geplaatst worden omdat een deuropening
breder dan 60 cm is (= tussenafstand stijlen of profielen).
Bij grote overspanning wordt er om de 60 cm een
tussenstijl geplaatst.
4. Constructie van de deur
4.1. Het deurblad
4.1.1. Houten deurblad
De meeste deuren bestaan helemaal of gedeeltelijk uit
hout, bij de plaatsing ervan moet het gebouw droog
genoeg zijn en de vloer vlak. Het deurblad is samengesteld
uit vulling, randhout en bekleding. De opbouw van het
geheel bepaalt de eigenschappen en gebruiksbelasting. De
samenstelling van elk onderdeel bepaalt mee de
weerstand van het deurblad (mechanische weerstand,
weerstand tegen water, brandweerstand,
inbraakweerstand, kogelweerstand…).
a. De vulling
De dikte van een standaard deur is ongeveer 40mm. Verschillende vulling:
- Massieve vulling: opgebouwd uit vlakke massieve houten delen als vulling
- Multiplex vulling: multiplex plaat die kookvast is verlijmd
- Half massief of volkern: voor de vulling wordt gebruik gemaakt van een goedkopere houtsoort, spaanplaat of MD
