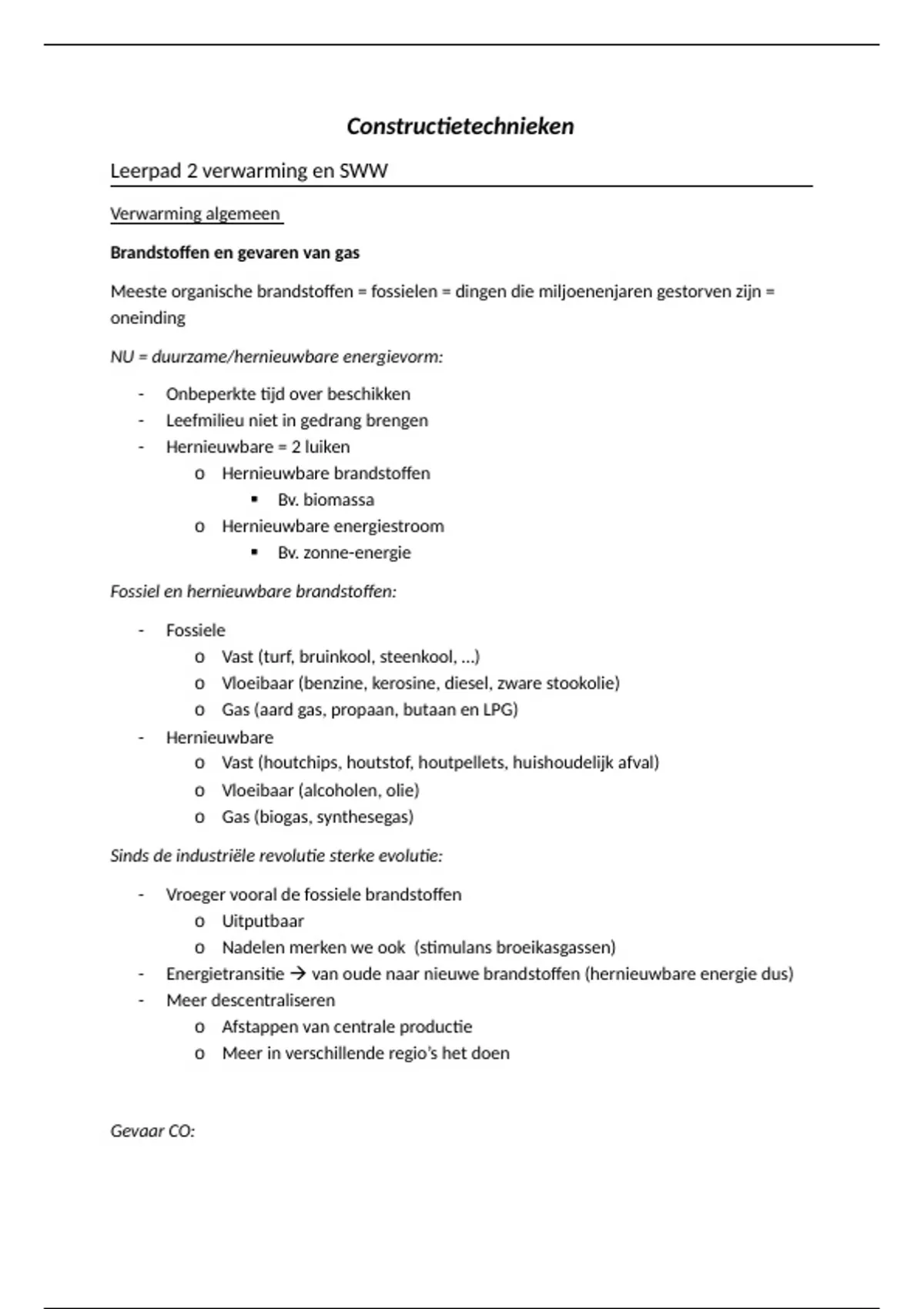

Constructietechnieken
Leerpad 2 verwarming en SWW
Verwarming algemeen

Brandstoffen en gevaren van gas

Meeste organische brandstoffen = fossielen = dingen die miljoenenjaren gestorven zijn =
oneinding

NU = duurzame/hernieuwbare energievorm:

- Onbeperkte tijd over beschikken
- Leefmilieu niet in gedrang brengen
- Hernieuwbare = 2 luiken
o Hernieuwbare brandstoffen
 Bv. biomassa
o Hernieuwbare energiestroom
 Bv. zonne-energie

Fossiel en hernieuwbare brandstoffen:

- Fossiele
o Vast (turf, bruinkool, steenkool, …)
o Vloeibaar (benzine, kerosine, diesel, zware stookolie)
o Gas (aard gas, propaan, butaan en LPG)
- Hernieuwbare
o Vast (houtchips, houtstof, houtpellets, huishoudelijk afval)
o Vloeibaar (alcoholen, olie)
o Gas (biogas, synthesegas)

Sinds de industriële revolutie sterke evolutie:

- Vroeger vooral de fossiele brandstoffen
o Uitputbaar
o Nadelen merken we ook (stimulans broeikasgassen)
- Energietransitie  van oude naar nieuwe brandstoffen (hernieuwbare energie dus)
- Meer descentraliseren
o Afstappen van centrale productie
o Meer in verschillende regio’s het doen



Gevaar CO:

, - Brandstoffen = verbranding
- Als de verbranding direct gebeurd is dat niet erg  volledige verbranding
- Het kan ook fout gaan
o CO-ontwikkeling  grote oorzaak van overlijdens binnenhuis
o Kleur/reukloos gas
o Koolstofmonoxide wordt gevormd bij een onvolledige verbranding
 Bij slechte werking
 Bij slechte aansluiting
 Bij slechte brander
 Ook bij het roken van een sigaret ga je CO uitademen
- Aardgas
o Samengesteld uit metaan en geleverd door een leverancier
o Volledig reukloos gas  ze gaan gasgeur toevoegen  zo makkelijker lekken
opsporen
o Brandbaar gas  LICHTER DAN LUCHT
o Wanneer aardgas een lekkage vertoond gaat het stijgen naar boven in een
ruimte
o Bevoorrading van Rusland en Noorwegen (ook wel Nederland)
- Butaan en propaan
o Vloeibaar gemaakt gas
o Hoge temperaturen
o Kleurloos, ZWAARDER DAN LUCHT
o Veiligheid
 Butaan en propaan gaat zakken in lager gelegen ruimten  groot
verschil voor veiligheidsregels
 Groot butaan lekken gaat het dichter blijven want het ligt zwaarder
 Aardgas = zeer snel verspreiden  snellere evacuatie nodig



Individuele verwarming

Ruimteverwarming:

- Individuele centrale verwarming
o Centraal opgewekt in een washok en dan verspreid naar elke kamer

, - Individuele decentrale verwarming
o Warmte niet centraal geproduceerd
o De kachel staat op 1 plaats en gaat enkel warmte geven in die living
- Collectieve verwarming
o Bij meerdere wooneenheden
o Centrale stookplaats en van daaruit gaat het naar de verschillende
appartementen
o Gaat ook bij woningen

Productie (bij individuele centrale verwarminging):

- Type
o Stookolie
 Condenserend
 Niet condenserend
o Gasketel
 Atmosferisch zonder ventilator
 Condenserend
 Orige
o Houtketel
 Pallets
 CO² neutraal
 Goedkoop
 Hernieuwbaar
 Geperst
o Warmtepomp

Werking CV:

- Ventilator gaat in werking treden en gaat hij lucht aantrekken.
- Die ventilator in werking  toevoer van gas wordt ook ingezet
- Het mengsel van gas en lucht wordt naar boven toegevoerd
- Het mengsel wordt ontstoken en verbrand  dan wordt die warmte afgegeven aan
het water

, Wat is een condenserende ketel?:

- Werking
o Afkoelen rookgassen zodat waterdamp condenseert
 Benutten van extra warmte
 ketel herkennen aan een condensaatafvoerleiding
- Afvoerleiding voor het condensaat
o Let op verwarring met mogelijke condensafvoer schoorsteen
- Aanwezigheid van label
o Kan aanwijzing zijn
- Condenserende gasketels
o Vanaf ’80 (met mondjesmaat)
o Hoort niet tot ketels van eerste generatie
- Kan je zowel hebben met stookolie of hardgas, hout, …
- Ofwel werken met onderste verbrandingswaarden
o Als de condens niet meer mee wordt gedaan
o Onder de waarde van bovenste verbrandingswaarde natuurlijk
- Ofwel werken we met bovenste verbrandingswaarden
o Wel nog condens meedoen

Wat is een open/gesloten toestel?:

- Atmosferische ketel
o Open constructie
 Aanvoer van binnenlucht
 Aanwezigheid interne of externe trekonderbreker zodat trek in
verbrandingskamer onafhankelijk is van trek in schoorsteen




- Ketels met gesloten verbrandingskamer
o Gesloten constructie
 Aanwezigheid parallelle of concentrische buis voor aanvoer van
buitenlucht en afvoer van rookgassen
 Wandtoestellen veelal rechtstreekse muur- of dakdoorvoer
 Steeds luchttoevoer van buiten + ook rookgassen afgevoerd naar
buiten
