Samenvatting - Barg22 Comfort

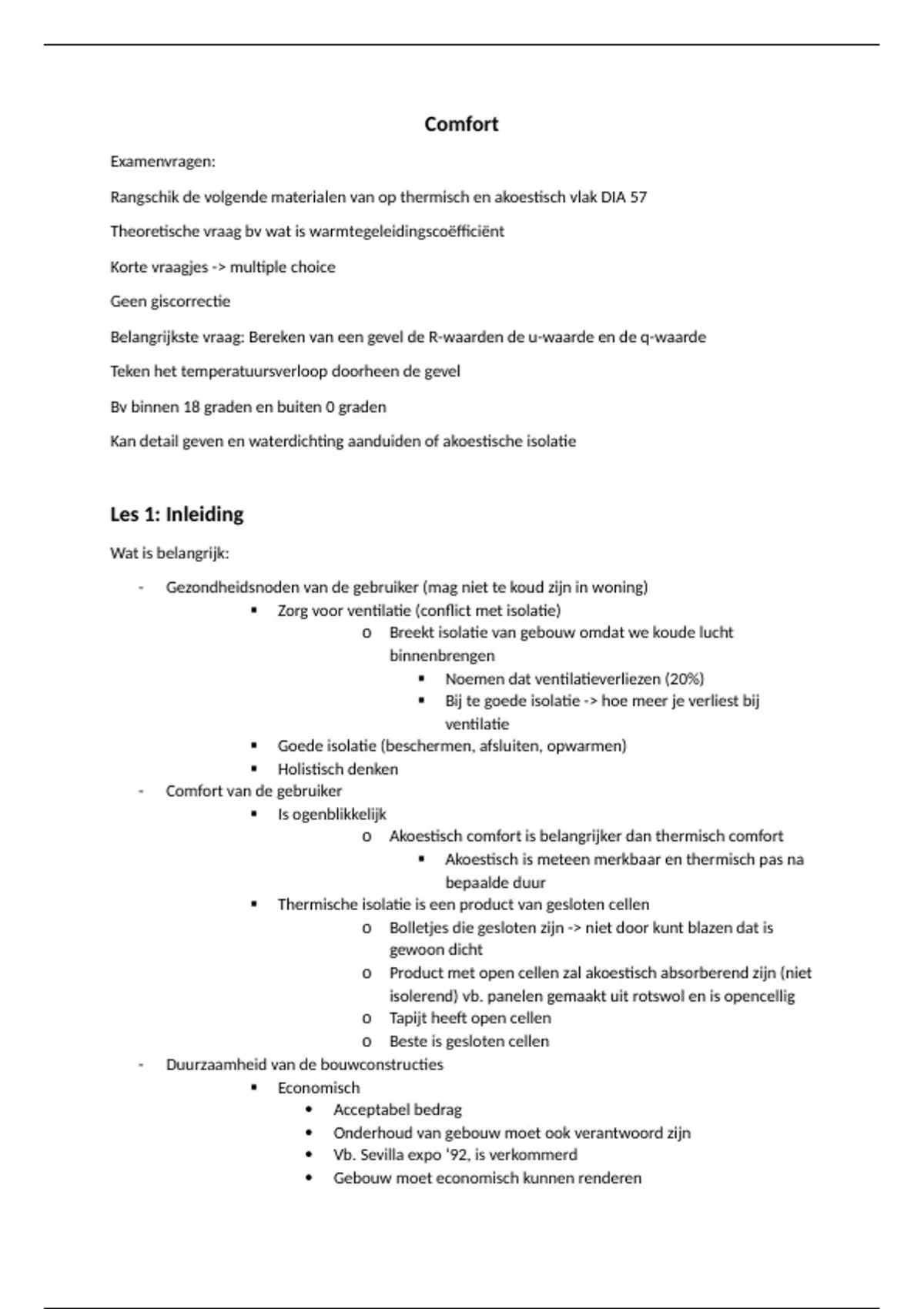

Comfort
Examenvragen:

Rangschik de volgende materialen van op thermisch en akoestisch vlak DIA 57

Theoretische vraag bv wat is warmtegeleidingscoëfficiënt

Korte vraagjes -> multiple choice

Geen giscorrectie

Belangrijkste vraag: Bereken van een gevel de R-waarden de u-waarde en de q-waarde

Teken het temperatuursverloop doorheen de gevel

Bv binnen 18 graden en buiten 0 graden

Kan detail geven en waterdichting aanduiden of akoestische isolatie



Les 1: Inleiding
Wat is belangrijk:

- Gezondheidsnoden van de gebruiker (mag niet te koud zijn in woning)
 Zorg voor ventilatie (conflict met isolatie)
o Breekt isolatie van gebouw omdat we koude lucht
binnenbrengen
 Noemen dat ventilatieverliezen (20%)
 Bij te goede isolatie -> hoe meer je verliest bij
ventilatie
 Goede isolatie (beschermen, afsluiten, opwarmen)
 Holistisch denken
- Comfort van de gebruiker
 Is ogenblikkelijk
o Akoestisch comfort is belangrijker dan thermisch comfort
 Akoestisch is meteen merkbaar en thermisch pas na
bepaalde duur
 Thermische isolatie is een product van gesloten cellen
o Bolletjes die gesloten zijn -> niet door kunt blazen dat is
gewoon dicht
o Product met open cellen zal akoestisch absorberend zijn (niet
isolerend) vb. panelen gemaakt uit rotswol en is opencellig
o Tapijt heeft open cellen
o Beste is gesloten cellen
- Duurzaamheid van de bouwconstructies
 Economisch
 Acceptabel bedrag
 Onderhoud van gebouw moet ook verantwoord zijn
 Vb. Sevilla expo ‘92, is verkommerd
 Gebouw moet economisch kunnen renderen

,  Ecologisch
 Natuur geen schade toebrengen
 Zoveel mogelijk materiaal gebruiken die rendabel zijn voor de natuur
 Rendabel = natuur niet gaan uitputten (hernieuwbare producten
gebruiken)
 Sociologisch
 Gaat gebouw meerwaarde geven aan mensen (aantrekken of
scheiden van mensen)
 Wat is impact van gebouw op sociologisch vlak
 Zorgt gebouw voor tewerkstelling van de omgeving
 Wat is impact van gebouw op menselijk vlak
o Duurzaam moet heel goed scoren op alle drie de aspecten

Spouwmuur is gevel van een gebouw en bestaat uit:

 binnenspouwblad is dragende constructie (draagt
alles)
 Spouw is luchtzone -> wordt gevuld met thermisch
isolerend materiaal. Hoe dikker, hoe beter het
warmte binnenhoudt
 Buitenspouwblad (afwerking buitenkant gebouw bv.
Baksteen)
o Isolatie = blokkeren van warmtestroom (binnen naar buiten)
o Warmte wilt altijd naar buiten
o Isoleren door thermisch isolerende producten te gebruiken
o Isolatie is geslotencellig
o Binnen- en buitenspouwblad gaan akoestisch isoleren omdat ze zware massa hebben
o Moeten de twee combineren
o Hoe dikker product hoe beter het isoleert
- Zadeldaken zullen thermisch isoleren maar akoestisch niet zo goed omdat het niet zo zware
materialen heeft
- Extra platen plaatsen om akoestische isolatie te verbeteren

Akoestisch

- Rond om rond is e structuur die eigen gewicht heeft
- Langs buitenkant een windscherm en vooral in zadeldak
- Waterscherm ook buitenkant -> moet buitenkant want anders vocht in huis (rond om rond
door folies of verf)
- Isolatie wordt in spouw geplaatst tussen twee structuren, geen koude bruggen aanwezig
(bouwknoop kan goed of slecht zijn, als ze slecht is, is het een koude brug)
- Langs binnenkant een luchtscherm, dat is luchtdichtheid van gebouw, ervoor zorgen dat
gebouw luchtdicht is, betekent om gebouw perfect te kunnen uitrekenen, functioneert ook
als dampscherm, zorgt voor vocht die we uitademen op te vangen
 DPC-folies
o Stootvoegen zorgen voor wateraflating
o Boven ramen zien we ook stootvoegen
- Winddichting is extra folie en plaatsen we op zadeldaken -> is ook waterdichting
o Folie is micro geperforeerd -> moet dus dampopen zijn

, - Aan buitenkant nooit gesloten folie enkel aan binnenkant van gebouw
- Blauwe folie onder dak is wind- en waterdicht
o Vb. Korafleece
o Dit noemt men onderdak want is laatste laag net onder dakafwerking
o Folie weegt niets dus akoestisch vlak niet zo nuttig
o Bij slaapkamer en drukke weg plaatsen we houtvezelplaat, is niet gesloten, is
winddicht, waterafstotend en isolerend
 Is wel verbetering op akoestisch vlak omdat het bepaalde massa
heeft
 Kan 5kg/m² wegen
- Tengellat is verticaal en panlat is horizontaal -> structuur voor de dakafwerking
- Sarkin-dak is thermische isolatie gebruiken als onderdak, gebruik van keper of spant die
gewicht opvangen en dienen als structuur en daarboven dus die isolatie in plaats van tussen
de structuur
 Werd gebruikt om structuur te beschermen
 Tegenwoordig worden ze behandeld waardoor dat niet meer nodig is



Probleem bij akoestiek zit in de vensters, ook op thermisch vlak

- Vensters zijn zwakke plekken in gevel, hoe meer vensters
- Hoe meer glas, hoe meer punishment
- Eigenlijk moeten we bouwen met zo klein mogelijke ramen -> geen lichtinval
- 4mm is akoestisch beter als 4-12-4
- 4-12-4 heb je enorm veel geluid binnen omdat die twee platen resoneert
- 4-12-4 is goede thermische isolatie maar slechte akoestische isolatie
- Gebruik nooit 4-12-4!!!!!!!!!!!!!!
- 4-12-4-12-4 NOOIT!!!!!!!!!!!!!!!!

Thermisch comfort

- Voldoende isolatieproduct gebruiken
- Altijd combinatie van akoestisch en thermische isolatie
- Bij thermische isolatie enkel kijken naar thermisch product in de spouw
- Bij akoestiek kijken we naar binnen- en buitenspouw
- Werkt perfect samen
- Bij zadeldak
o Lichte constructies gebruiken we altijd in spouw minerale wol -> lichte constructie is
akoestisch slecht dus minerale wol zorgt ook voor akoestisch comfort
o Binnen afwerking en onderdak zijn belangrijkste elementen
o Dampscherm altijd aan binnenkant van gebouw
o Plaatmateriaal mag nooit structuur raken anders gaat structuur ook bewegen en dat
doen de door siliconen

, Detail massiefbouw funderingsopzet

- Thermische isolatie is een lijn die continu is
- Steen die verbinding maakt tussen verticale en horizontale isolatie is de kimblok
- Vroeger was dat beton maar dat laat warmte gemakkelijk door
- Jaren ’90 werd gezegd dat product moest zijn met veel luchtbellen die gesloten zijn
- Cellenbeton -> ytong (merknaam)
- Als kimblok gebruiken we cellenbeton of de allernieuwste (volgende les zegt hij welke)
- Voor hoogbouw gebruiken we wel gewone steen, dan hebben we koude brug maar die steen
is structureel noodzakelijk
- Thermische lijn = thermische isolatie
 Is de scheiding tussen buiten en binnen
- Bij beglazing is de spouw van de beglazing de thermische lijn
- Bij aluminium ramen is de zwarte strip de thermische lijn



Luchtdichting

- Kleven folie zodat alles luchtdicht is-> redelijk duur
- Ventilatievoud is hoeveel keer per uur er geventileerd wordt
- 1000m³ hoeveel keer wordt die lucht vervangen per uur -> letter n50
o 50 -> Pascal
o 100.000 Pascal is atmosferische druk
- Blowerdoor test mag niet hoger zijn dan 1 moet zelf onder 1 liggen
- Goede woningen hebben waarde 1
- Passiefwoningen zelfs 0,6
- Oude woningen hebben waarde van 3 tot 4 (niet goed)
- Nooit twee lagen zonder lucht ertussen mag nooit
- Enkel bij plat dak mag het maar gevaar dat er vocht toch doorsijpelt -> bouwvocht
- In zomer wil vocht weg dus kruipt tot onder zwarte folie, vocht verdampt en dan krijg je
blaasjes op EPDM
- Moeilijkste is bij daken



Deel 1 thermisch comfort
- Geleiding -> continuïteit van materiaal
- Convectie -> bewegen van luchtmoleculen
- Straling -> producten kunnen warmte afstralen
- U-waarde is warmtedoorganscoëfficiënt
o Streven naar zo laag mogelijke U-waarde

S-peil geeft weer hoeveel warmte gebouw gaat afstaan -> hoe lager, hoe beter

Bol is meest gunstige volume om zo weinig mogelijk warmte-uitwisseling te hebben tussen buiten en
binnen
