Samenvatting BTG 1

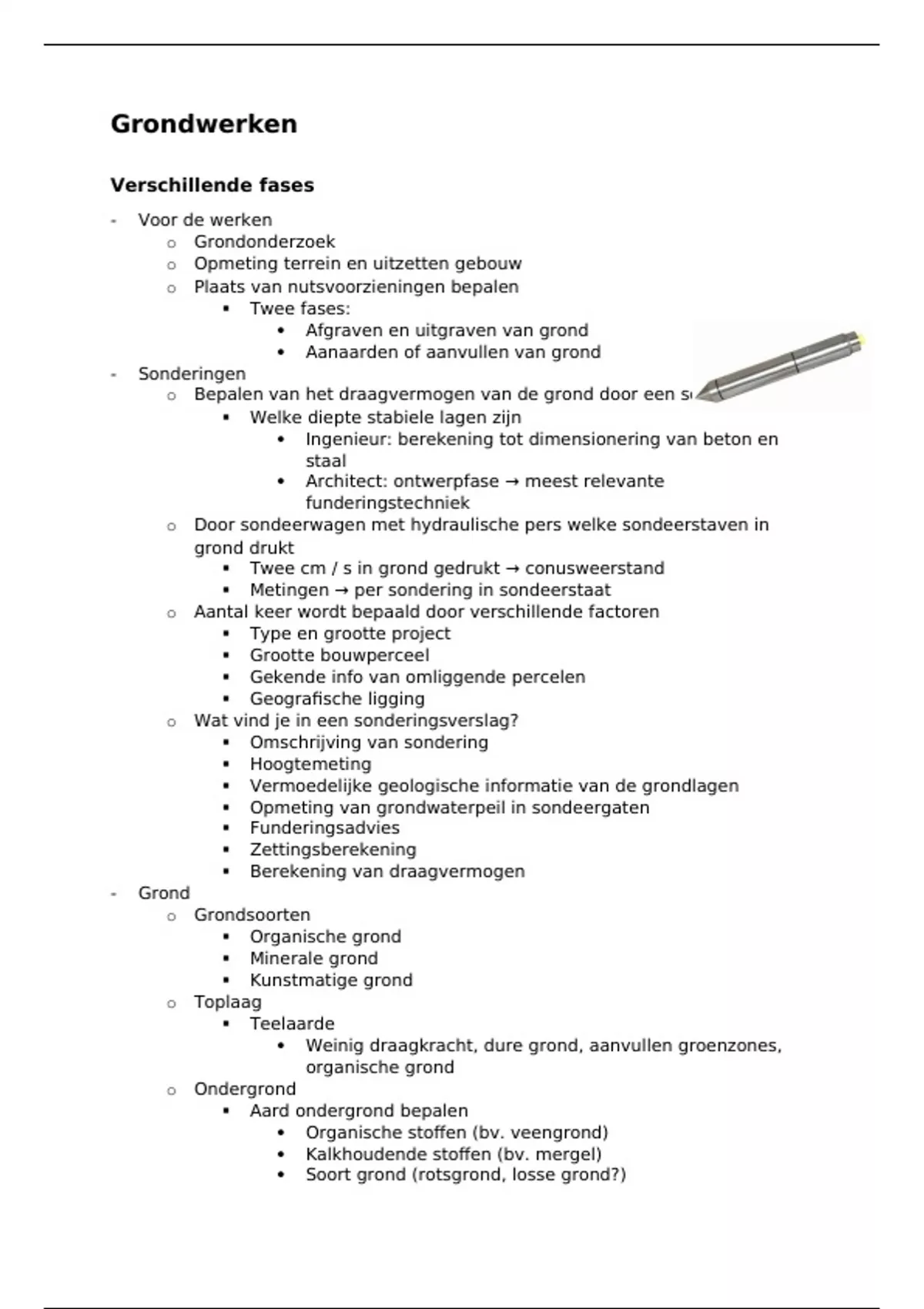

Grondwerken

Verschillende fases
- Voorde werken
o Grondonderzoek
o Opmeting terrein en uitzetten gebouw
o Plaats van nutsvoorzieningen bepalen
 Twee fases:
 Afgraven en uitgraven van grond
 Aanaarden of aanvullen van grond
- Sonderingen
o Bepalen van het draagvermogen van de grond door een sondeerconus
 Welke diepte stabiele lagen zijn
 Ingenieur: berekening tot dimensionering van beton en
staal
 Architect: ontwerpfase → meest relevante
funderingstechniek
o Door sondeerwagen met hydraulische pers welke sondeerstaven in
grond drukt
 Twee cm / s in grond gedrukt → conusweerstand
 Metingen → per sondering in sondeerstaat
o Aantal keer wordt bepaald door verschillende factoren
 Type en grootte project
 Grootte bouwperceel
 Gekende info van omliggende percelen
 Geografische ligging
o Wat vind je in een sonderingsverslag?
 Omschrijving van sondering
 Hoogtemeting
 Vermoedelijke geologische informatie van de grondlagen
 Opmeting van grondwaterpeil in sondeergaten
 Funderingsadvies
 Zettingsberekening
 Berekening van draagvermogen
- Grond
o Grondsoorten
 Organische grond
 Minerale grond
 Kunstmatige grond
o Toplaag
 Teelaarde
 Weinig draagkracht, dure grond, aanvullen groenzones,
organische grond
o Ondergrond
 Aard ondergrond bepalen
 Organische stoffen (bv. veengrond)
 Kalkhoudende stoffen (bv. mergel)
 Soort grond (rotsgrond, losse grond?)

,  Korrelgrootte + granulometrie

- Volgorde uitvoering
o Ontzoden
o Afgraven teelaarde
o Uitgraven bouwput / sleuven
 Uitgraven kelder / kruipkelder
 Uitgraven funderingszolen / funderingssleuven
o Graafwerken riolering
o Afvoer overtollige grond
- Wijze uitvoering
o Machinaal of manueel
 Machinaal?
 Rupsen of banden?
o Grondafvoer
 Nodige vergunningen, verslagen …
o Bouwput
 Juiste niveau bepalen
 Talud
- Riolering
o Afval- en regenwater verzamelen en afvoeren
o Aandachtspunten riolering
 Vlotte afvoer
 Geuren
 Fundering
 Diameter
 Helling
 Gescheiden afvoer RWA en DWA
 Verplicht bij nieuwbouw + verbouwing (buiten rijwoningen)
 RWA: regenwater afvoer
 DWA: droogweer afvoer
o Aandachtspunten hergebruik regenwater
 Rustige toevoer
 Beton, kunststof
 Aangepaste fundering
 Aanwezigheid grondwater
o Dimensionering
 Vmax: 50l / m² dakoppervlak → te groot: onvoldoende verversing
 Vmin: maandverbruik 5000 l → te klein: te dikwijls bijvullen
o Plaatsing buizen
 Regenwater
 Grijs
 110mm voor woningen
 Helling 1mm/m
 Afvalwater
 Roodbruin
 110 – 120 – 160 mm
 1 – 10 mm/m (max. 25 mm/m)

o Aansluiting openbaar domein

,  Navragen gemeente
 Erkende firma
 Geen openbare riolering?
 Septische put of IBA (individuele behandelingsinstallatie)
verplicht
o Aardingslus
 Koperen kabel met diameter 35 mm²
 Omhuld met lood
 Elk nieuwbouw waar fundering minstens 60 cm diep
 Bodem van funderingssleuf → overdekt met aarde
 Mag niet in contact komen met fundering
× Beschermen met isolerende koker
 Uiteinde → verbonden aan hoofdaardingsonderbreker




Funderingen

, Algemeenheden
- Functie
o Gewicht constructie verspreiden over bodemlaag → niet schuinzakken,
barsten
o Funderingsoppervlakte
 Hoe zachter de bodem, hoe groter contactoppervlak tussen
fundering en bodem
o Zetting
 Twee gebouwen, andere last → verschillende zetting →
aangepaste fundering
 Niet gelijk verdeeld? → zettingsvoeg (lopen door tot in fundering)
 Ook toepasbaar als oud gebouw tegen nieuw gebouw
 Zettingsvoeg ≠ krip- /uitzettingsvoeg
o Aanzetdiepte (ad)
 Hoe dieper de grond, hoe draagkrachtiger het wordt → gronddruk
door bovenliggend gewicht
o Verschillende types grondlagen
 Bodem
 Geen homogeen structuur → elk eigen structuur +
draagkracht
× Grotere dieptes → zachtere lagen
 Homogeen structuur → toch zwakkere plekken
× Geroerde grond (gg) (nooit onder het
funderingsoppervlak)
 Bv. na verwijderen van kelder, boomstronk
…
 Gevolgen: oorspronkelijke draagvermogen
krijgen na/tijdens bouwproces? → probleem
´ Verzakking van klinkers rond
kelder
 Grondverbetering
 Uitgraven + aanvullen in lagen max 30
cm
 Uitgraven + mengen met cement / kalk
 Uitgraven + afvoeren, vervangen door
stabilisé
o Grondwater (gw)
 Kan invloed hebben op constructie door opwaartse
druk
 Draagkracht bepaalde bodemsoorten → verzwakken
(bv. klei)
 Freatisch vlak
 Water dringt in tot ondoorlatende laag
 Grond raakt verzadigd → bovenste laag →
freatisch vlak
 Capillair grondwater
 Omhoog gezogen
 Boven het freatisch vlak
