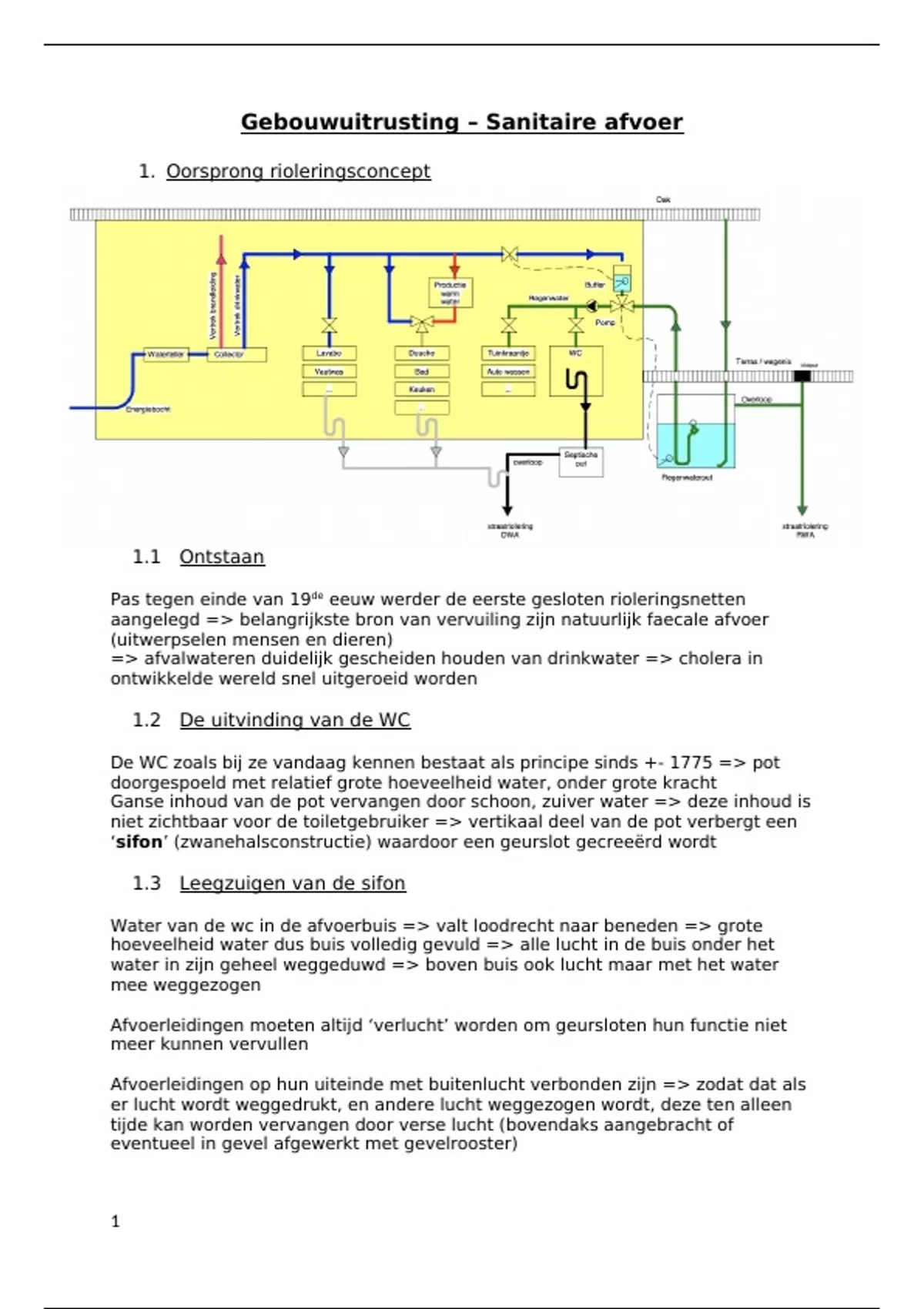

Gebouwuitrusting – Sanitaire afvoer
1. Oorsprong rioleringsconcept
1.1 Ontstaan
Pas tegen einde van 19de eeuw werder de eerste gesloten rioleringsnetten
aangelegd => belangrijkste bron van vervuiling zijn natuurlijk faecale afvoer
(uitwerpselen mensen en dieren)
=> afvalwateren duidelijk gescheiden houden van drinkwater => cholera in
ontwikkelde wereld snel uitgeroeid worden
1.2 De uitvinding van de WC
De WC zoals bij ze vandaag kennen bestaat als principe sinds +- 1775 => pot
doorgespoeld met relatief grote hoeveelheid water, onder grote kracht
Ganse inhoud van de pot vervangen door schoon, zuiver water => deze inhoud is
niet zichtbaar voor de toiletgebruiker => vertikaal deel van de pot verbergt een
‘sifon’ (zwanehalsconstructie) waardoor een geurslot gecreeërd wordt
1.3 Leegzuigen van de sifon
Water van de wc in de afvoerbuis => valt loodrecht naar beneden => grote
hoeveelheid water dus buis volledig gevuld => alle lucht in de buis onder het
water in zijn geheel weggeduwd => boven buis ook lucht maar met het water
mee weggezogen
Afvoerleidingen moeten altijd ‘verlucht’ worden om geursloten hun functie niet
meer kunnen vervullen
Afvoerleidingen op hun uiteinde met buitenlucht verbonden zijn => zodat dat als
er lucht wordt weggedrukt, en andere lucht weggezogen wordt, deze ten alleen
tijde kan worden vervangen door verse lucht (bovendaks aangebracht of
eventueel in gevel afgewerkt met gevelrooster)
1
, 1.4 Scheiding afvoerstromen
Toiletten enige afvoerpunt waar vaste stoffen (uitwerpselen, WC-papier) in het
rioleringsstelsel terecht komen => aanleiding geven tot verstopping
Gemeenten opgelegd dat individuele burger zijn faecaal water eerst moet lozen
in septische put => vaste stoffen hier afgebroken tot ‘efluent’ => vorm van
zuivering (afbraak gebeurt integraal door de bacteriën die zich vanuit de
faecaliën opbouwen in de put) => kunnen werk niet doen moest er ook zeep en
chemische producten in komen
WC-water tot na de septische put gescheiden te houden van andere
afvalwaterstromen
=> ook verplicht om regenwater integraal gescheiden te houden van vuil water
Rioleringsnetten opsplitsen in een gescheiden systeem:
1) DWA = droge-weer-afvoer: zijnde toiletten, spoeltafels, douches,
lavabo’s… voor vervuild water
2) RWA = regen-weer-afvoer, zijnde alle hemelwater
2. Sanitaire toestellen
Alle sanitaire toestellen bestaan in principe uit 2 waterstromen:
1) Watertoevoer
2) Waterafvoer
Aansluiting sanitaire toestellen en toevoerleiding = met kraan, mengkraan (warm
en koud), soms 2 afzonderlijke kranen, soms een thermostatische mengkraan
(die steeds zelf het debiet aan warm water bijregelt in functie van de gewenste
uitstroomtemperatuur
Aansluiting sanitaire toestellen en afvoerleiding gebeurt steeds met een sifon =>
soms is dit in het toestel geïntegreerd, vaak afzonderlijk meegeleverd
Debiet toevoer NIET GELIJK aan debiet afvoer
3. Ontwerp van het afvoernet vuil water
3.1 Overzicht afvoersystemen in functie van verluchtingsleidingen
TV200 (technische voortlichting) geeft verschillende mogelijkheden weer om
systemen op te bouwen, maar is ook nuttig om ook de toepassingsgebieden van
de verschillende gebieden nader te bekijken
=> bepalen van diameter van afvoerleiding hangt immers af van het feit of de
verzamelleiding is uitgevoers met of zonder bijkomende verluchtingsleiding =>
verluchtingsleiding = ‘secundaire verluchtingsleiding’
In alle systemen is men verplicht de standleiding met dezelfde diameter
door het dak te brengen = ‘primaire verluchting’
De berekeningsmethode verandert niet => alleen nodig rekening te
houden bij de keuze van de tabel voor enkel primair verluchte leidingen,
secundair verluchte leidingen of leidingen met eindverluchting
2
