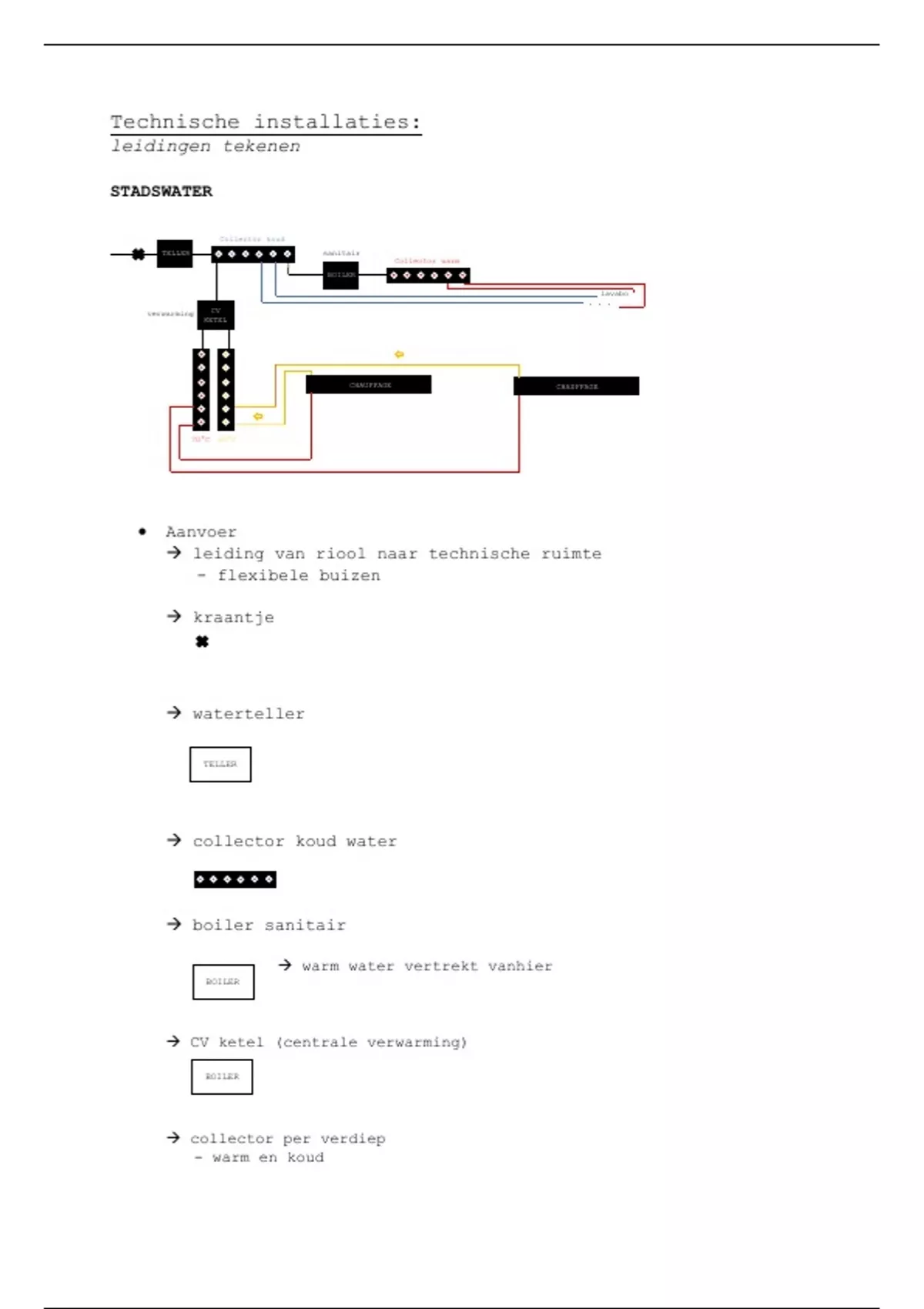

Technische installaties:
leidingen tekenen
STADSWATER
Collector koud
TELLER sanitair
Collector warm
BOILER
lavabo
. . .
verwarming CV
KETEL
CHAUFFAGE CHAUFFAGE
70°C 60°C
• Aanvoer
→ leiding van riool naar technische ruimte
- flexibele buizen
→ kraantje
→ waterteller
TELLER
→ collector koud water
→ boiler sanitair
→ warm water vertrekt vanhier
BOILER
→ CV ketel (centrale verwarming)
BOILER
→ collector per verdiep
- warm en koud
, RWA
= hemelwater/regenwater
let op: riolering ontdubbelen = RWA apart aansluiten op de riolering
• Afvoer
→ regenwaterafvoer op het dak
- in een hellingshoek
→ diameter 80/100 mm
→ regenwaterpijp
- tegen de gevel (dak niveau)
→ streeplijn door de muur
→ 80/100mm
→ regenwater pijp
- tegen de gevel (onder het dak niveau)
→ toont aan dat pijp verder naar boven loopt
zitten
Infiltratie put kan ook in de regenwaterput
→ regenwater put
- onder de grond
- leiding vanaf regenwaterpijp
- onder hoeken van 45°
→ diameter tussen 214/245 cm
→ infiltratieput
- volgt op de regenwaterput
→ leidt naar riolering aansluiting
→ terugslagklep
