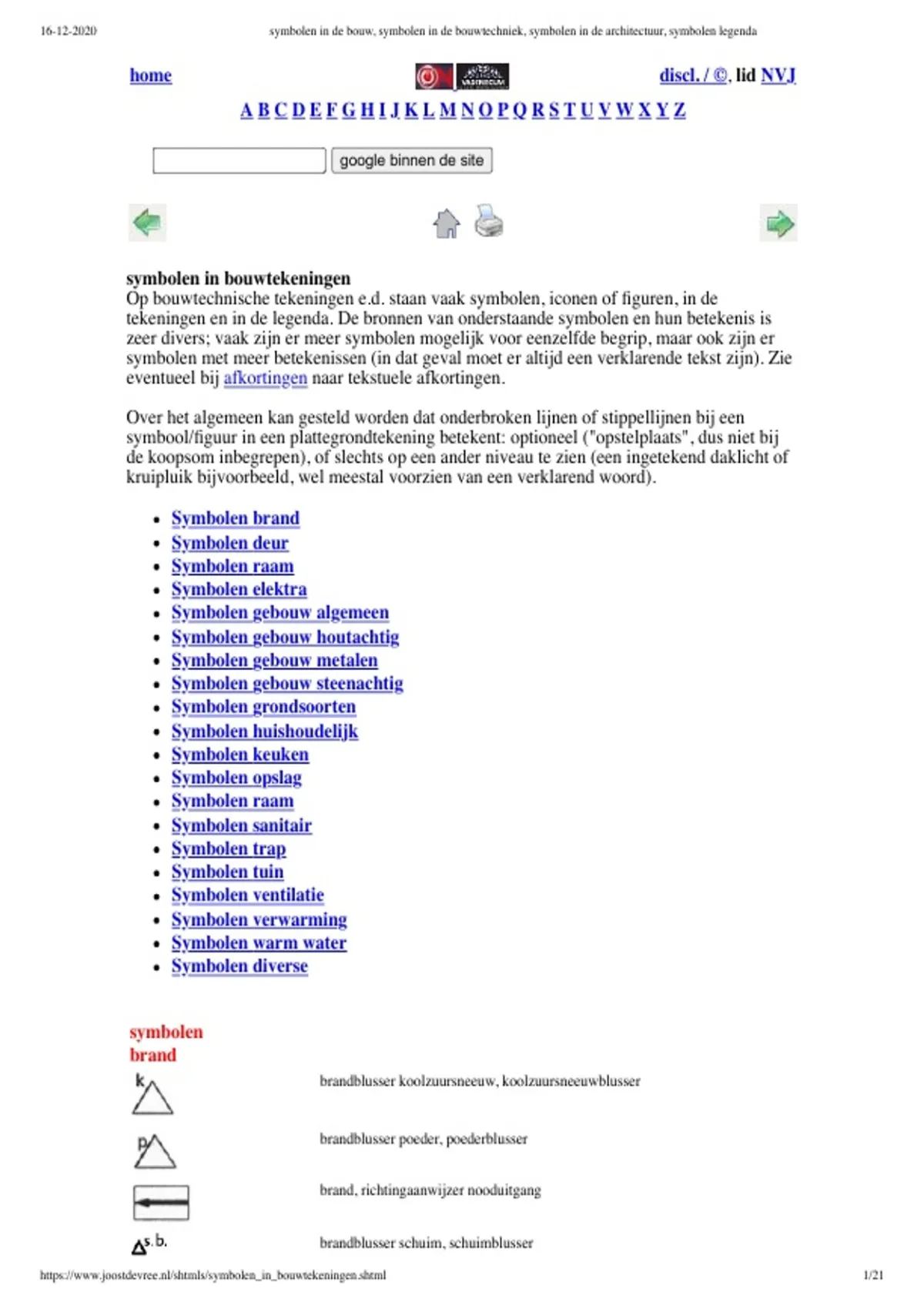

symbolen in bouwtekeningen
Op bouwtechnische tekeningen e.d. staan vaak symbolen, iconen of figuren, in de
tekeningen en in de legenda. De bronnen van onderstaande symbolen en hun betekenis is
zeer divers; vaak zijn er meer symbolen mogelijk voor eenzelfde begrip, maar ook zijn er
symbolen met meer betekenissen (in dat geval moet er altijd een verklarende tekst zijn). Zie
eventueel bij afkortingen naar tekstuele afkortingen.
Over het algemeen kan gesteld worden dat onderbroken lijnen of stippellijnen bij een
symbool/figuur in een plattegrondtekening betekent: optioneel ("opstelplaats", dus niet bij
de koopsom inbegrepen), of slechts op een ander niveau te zien (een ingetekend daklicht of
kruipluik bijvoorbeeld, wel meestal voorzien van een verklarend woord).
Symbolen brand
Symbolen deur
Symbolen raam
Symbolen elektra
Symbolen gebouw algemeen
Symbolen gebouw houtachtig
Symbolen gebouw metalen
Symbolen gebouw steenachtig
Symbolen grondsoorten
Symbolen huishoudelijk
Symbolen keuken
Symbolen opslag
Symbolen raam
Symbolen sanitair
Symbolen trap
Symbolen tuin
Symbolen ventilatie
Symbolen verwarming
Symbolen warm water
Symbolen diverse
symbolen
brand
brandblusser koolzuursneeuw, koolzuursneeuwblusser
brandblusser poeder, poederblusser
brand, richtingaanwijzer nooduitgang
brandblusser schuim, schuimblusser
https://www.joostdevree.nl/shtmls/symbolen_in_bouwtekeningen.shtml 1/21
,16-12-2020 symbolen in de bouw, symbolen in de bouwtechniek, symbolen in de architectuur, symbolen legenda
brandblusser brandslanghaspel, brandslang
brandblusser brandslanghaspel, brandslang, met slangdiameter en lengte-
aanduiding slang
brandblusser, sprinkler, sprinklerinstallatie
branddeur, zelfsluitende deur bij brand, met een weerstand tegen branddoorslag
(wbd) van minimaal x minuten
branddeur, zelfsluitende deur bij brand, met een weerstand tegen rookdoorgang
(wrd) van minimaal x minuten
(brand)deur, zelfsluitend
rookmelder (rm)
rookmelder (rm, optisch)
rookmelder, gekoppeld
rookwerendheid, 30 minuten weerstand tegen brandboorslag en brandoverslag
(wbdbo)
rookwerendheid, 60 minuten weerstand tegen brandboorslag en brandoverslag
(wbdbo)
rookwerendheid, 30 minuten weerstand tegen rookdoorgang (wrd)
symbolen
deur
deur: zoals aangegeven bij schaal 1:100
deur: zoals aangegeven bij schaal 1:50
deur: zoals aangegeven bij schaal 1:20
deur: binnendeur
deur: enkele deur
deur: brandwerend aan 1 zijde
deur: elektronisch bediend
https://www.joostdevree.nl/shtmls/symbolen_in_bouwtekeningen.shtml 2/21
, 16-12-2020 symbolen in de bouw, symbolen in de bouwtechniek, symbolen in de architectuur, symbolen legenda
deur: dubbele deur, openslaande deuren
deur: dubbele deur, openslaande deuren, elektronisch bediend
deur: dubbele deur, doordraaiend ("saloon-deuren", zie bij bommerschanier)
deur: enkele deur, doordraaiend
kanteldeur: gasdicht
schuifdeur: enkele deur
schuifdeur: enkele deur
schuifdeur: enkele deur, elektronisch bediend
schuifdeur: dubbele deur
schuifdeur: dubbele deur
schuifdeur: dubbele deur, elektronisch bediend
schuifdeur, schuifwand
schuifdeur: enkele deur, glaspartij
tourniquet
vouwdeur, harmonicadeur
vouwwand, vouwdeur
muurdoorbreking zonder afsluiting
branddeur: zelfsluitende deur bij brand, met een weerstand tegen branddoorslag
(wbd) van minimaal x minuten
branddeur: zelfsluitende deur bij brand, met een weerstand tegen rookdoorgang
https://www.joostdevree.nl/shtmls/symbolen_in_bouwtekeningen.shtml 3/21
