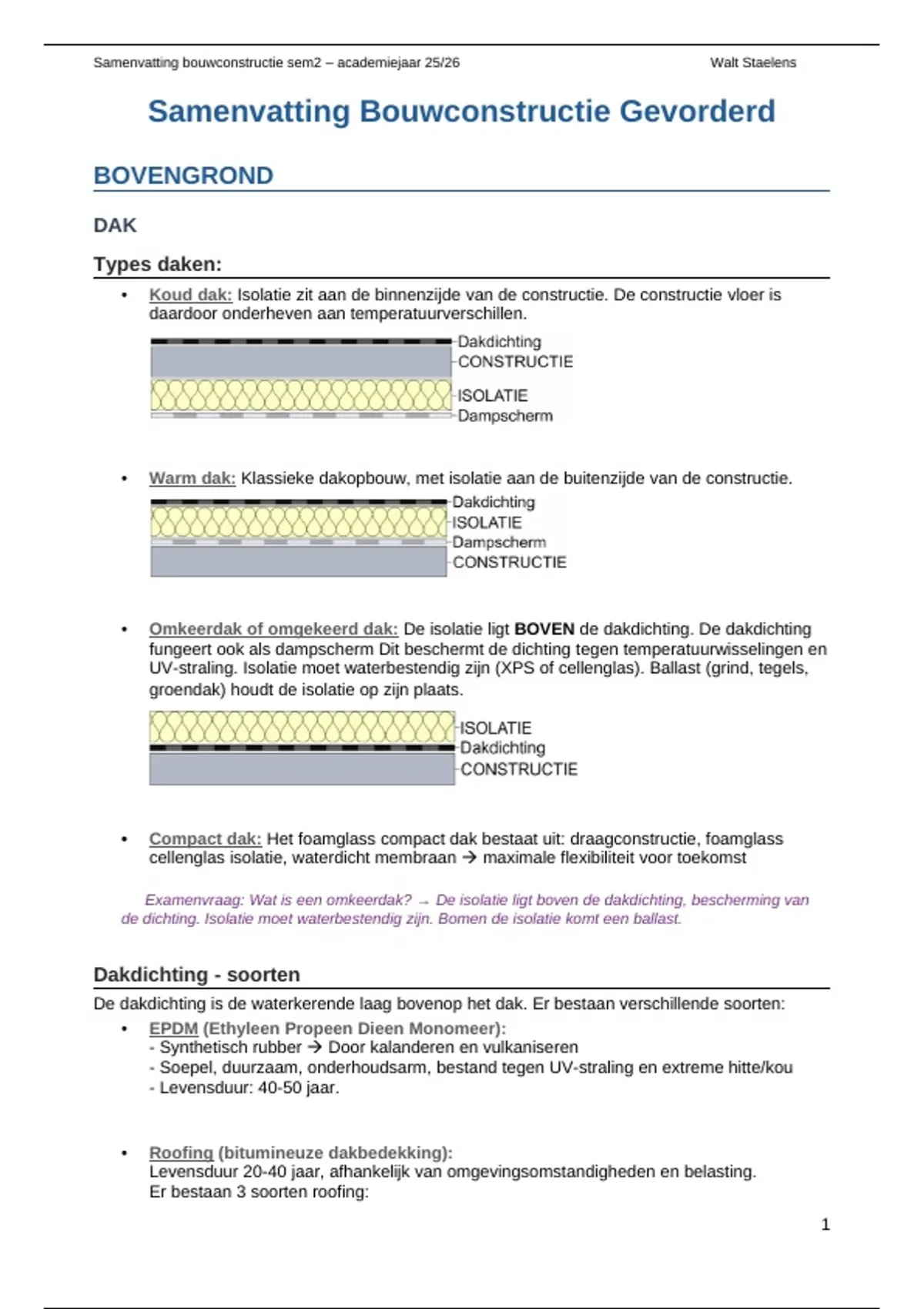

Samenvatting bouwconstructie sem2 – academiejaar 25/26 Walt Staelens
Samenvatting Bouwconstructie Gevorderd
BOVENGROND
DAK
Types daken:
• Koud dak: Isolatie zit aan de binnenzijde van de constructie. De constructie vloer is
daardoor onderheven aan temperatuurverschillen.
• Warm dak: Klassieke dakopbouw, met isolatie aan de buitenzijde van de constructie.
• Omkeerdak of omgekeerd dak: De isolatie ligt BOVEN de dakdichting. De dakdichting
fungeert ook als dampscherm Dit beschermt de dichting tegen temperatuurwisselingen en
UV-straling. Isolatie moet waterbestendig zijn (XPS of cellenglas). Ballast (grind, tegels,
groendak) houdt de isolatie op zijn plaats.
• Compact dak: Het foamglass compact dak bestaat uit: draagconstructie, foamglass
cellenglas isolatie, waterdicht membraan maximale flexibiliteit voor toekomst
📝 Examenvraag: Wat is een omkeerdak? → De isolatie ligt boven de dakdichting, bescherming van
de dichting. Isolatie moet waterbestendig zijn. Bomen de isolatie komt een ballast.
Dakdichting - soorten
De dakdichting is de waterkerende laag bovenop het dak. Er bestaan verschillende soorten:
• EPDM (Ethyleen Propeen Dieen Monomeer):
- Synthetisch rubber Door kalanderen en vulkaniseren
- Soepel, duurzaam, onderhoudsarm, bestand tegen UV-straling en extreme hitte/kou
- Levensduur: 40-50 jaar.
• Roofing (bitumineuze dakbedekking):
Levensduur 20-40 jaar, afhankelijk van omgevingsomstandigheden en belasting.
Er bestaan 3 soorten roofing:
1
,Samenvatting bouwconstructie sem2 – academiejaar 25/26 Walt Staelens
1. Plastomeren (APP)
- Vervaardigd op basis van bitumen en een plastische kunststof (Atactisch
PolyPropyleen) dit polymeer verhoogt het verwerkingspunt van 50° naar 100°
- Daardoor is het uv-bestendig, en heeft het een grote levensduur
- Minder gevoelig aan vloeien, zelfs op hellende daken
- Waterdampdicht
2. Elastomeren (SBS)
- SBS staat voor Styreen Butadieen Styreen
- Synthetisch rubber met grote elasticiteit
- SBS hecht makkelijker, maar is minder goed bestand tegen uv-straling
- Voor langere levensduur: bedekken met leislag en/of grind
- Waterdampdicht
- Craquelé- effect na tijd
3. PB-membranen
- Dakbanen uit polymeerbitumen
- Worden voornamelijk als onderlaag of dampscherm gebruikt.
- Polymeerbitumen zijn verrijkt met kunststoffen (polymeren)
- Daardoor is het sterker, elastischer en duurzamer dan traditionele bitumen.
De 2-laagse opbouw (Standaard)
• Onderlaag (eerste laag): Direct op het dakbeschot of de isolatie gebrand/gelijmd. Dient
als waterdichte buffer en hechtlaag.
• Toplaag (tweede laag): De afwerklaag, vaak voorzien van leislag (mineralen) om de
roofing te beschermen tegen UV-straling en weersinvloeden. Zorgt voor de waterdichtheid
en duurzaamheid.
Een 3-laagse opbouw
• Enkel voor intens belaste daken, zoals dakterrassen of parkeerdaken.
Partieel gekleefd (gedeeltelijk verlijmd) dampscherm
- Dampremmende laag, die slechts plaatselijk wordt verlijmd.
- Vaak gebruikt bij platte daken bv. als onderlaag bij roofing of EDPM-systemen
- Om dampdichtheid te garanderen terwijl de constructie kan ademen
- Doordat het dampscherm niet 100% vast zit, zijn er minder blaren
- Word toegepast waar men delaminatie door vocht en beweging van de ondergrond wilt
voorkomen
• PVC (polyvinylchloride):
- Synthetisch kunststofmateriaal
- Levensduur van 25-30 jaar
- Beschikbaar in verschillende kleuren en afwerkingen
- Door weekmakers word het membraan over tijd minder elastisch
- Bij uitzetten en krimpen bij extreme temperatuurschommelingen, kunnen daardoor
scheuren in het oppervlak ontstaan
- Milieuvervuilende stoffen bij productie en verwijdering
• VAE (Vinyl Acrylic Ethylene):
- Hoogwaardige, thermoplastische kunststof dakbedekking
- Op basis van VAE-copolymeer
2
, Samenvatting bouwconstructie sem2 – academiejaar 25/26 Walt Staelens
- Homogene laag van polymeren van hoge kwaliteit
- Aan de onderzijde een geïntegreerde synthetische polyesterwapening en een volvlakkig
zelfklevende butyl-hechtlaag.
- Zo kunnen dakvlak en opstand in volledige hechting worden geplaatst
- Het membraan is bitumen-compatibel en laat het hergebruik van het opgevangen
regenwater mogelijk
- Levensduur: meer dan 40 jaar
• PUR – liquid rubber:
- Vloeibaar aangebracht polyurethaan bitumen
- Naadloos daksysteem, uitstekend bij complexe dakvormen en aansluitingen.
- Ideaal voor daken, balkons en galerijen, parkeergarages en moeilijke dakdetails, ter
hoogte van dakdoorvoeren of koepels
- Ook onder groendaken worden deze systemen toegepast
• Polyester:
- Wordt gespoten op het dak en afgewerkt met een coating
- Het principe is vergelijkbaar met de dichting van een zwembad of een vijver
- Bij bestaande bouw, polyester aanbrengen op het dak, en dan coating naar wens
📝 Examenvraag: Noem 3 dakafwerkingen en benoem de verschillen → bijv. EPDM (rubber, flexibel),
roofing (bitumen), PVC (synthetisch)
Bevestigingswijze dakdichting
Voor bitumenbasis (roofing):
• Mechanisch: vastgezet met schroeven, nagels of klemmen
• Deels gekleefd: enkel de randen en specifieke banen, met bitumen, koudlijm, of lassen
• Volgekleefd: met warme bitumen, koudlijm, of lassen
• Losliggend: met balast (tegels, grind, …)
Voor EPDM:
• Mechanisch: vastgezet met schroeven, nagels of klemmen
• Volgekleefd: met warme bitumen, koudlijm, of lassen
• Losliggend: met balast (tegels, grind, …)
Losliggend met ballast:
• Ballast kan bestaan uit grind, tegels, beton, gietasfalt, of groendak
Isolatie – soorten
• Rotswol (minerale wol):
- Lambda van 0,034 W/mK
- Heeft ook een goede akoestische demping
- Onbrandbaar
- Niet waterbestendig
• PIR / PUR (polyisocyanuraat/polyurethaan):
- Hoge isolatiewaarde bij kleine dikte
- PIR is brandvertragend
- Meest gebruikt op platte daken
- Hoge druksterkte
3
