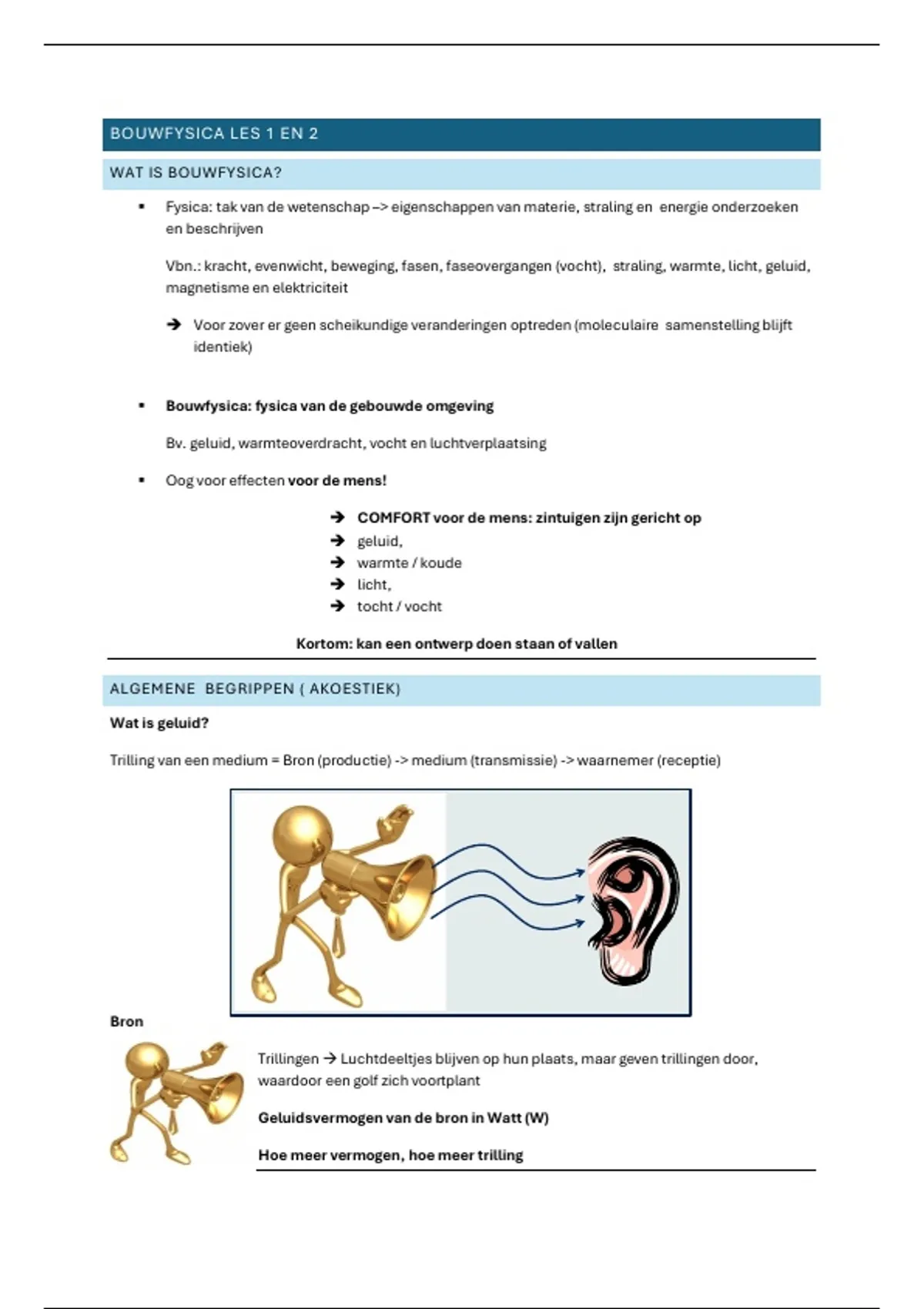

BOUWFYSICA LES 1 EN 2
WAT IS BOUWFYSICA?
Fysica: tak van de wetenschap –> eigenschappen van materie, straling en energie onderzoeken
en beschrijven
Vbn.: kracht, evenwicht, beweging, fasen, faseovergangen (vocht), straling, warmte, licht, geluid,
magnetisme en elektriciteit
Voor zover er geen scheikundige veranderingen optreden (moleculaire samenstelling blijft
identiek)
Bouwfysica: fysica van de gebouwde omgeving
Bv. geluid, warmteoverdracht, vocht en luchtverplaatsing
Oog voor effecten voor de mens!
COMFORT voor de mens: zintuigen zijn gericht op
geluid,
warmte / koude
licht,
tocht / vocht
Kortom: kan een ontwerp doen staan of vallen
ALGEMENE BEGRIPPEN ( AKOESTIEK)
Wat is geluid?
Trilling van een medium = Bron (productie) -> medium (transmissie) -> waarnemer (receptie)
Bron
Trillingen Luchtdeeltjes blijven op hun plaats, maar geven trillingen door,
waardoor een golf zich voortplant
Geluidsvermogen van de bron in Watt (W)
Hoe meer vermogen, hoe meer trilling
,Geluidsgolven
= Longitudinaal: bewegingsrichting van de deeltjes
= voortplantingsrichting
Vb Newtonpendel
(Transversale golf: steentje in het water gooien)
Ontvanger / oor
- In een vacuüm is er geen geluidoverdracht!
- Trillingen zorgen voor druk
- Het oor neemt een drukvariatie waar
- Het oor neemt enkel snelle drukveranderingen waar
- Druk in Pascal (Pa) of Newton per vierkante meter (N/m²)
Totale druk (pt) = atmosferische druk (pa) + akoestische overdruk p
Voortplanting van geluid (snelheid c)
- Vb Water: 1435 m/s
Afhankelijk van: toonhoogte, temperatuur lucht, enz
Frequenties
Infrasone geluiden Hoorbare Ultrasone geluiden
geluiden 16 –
< 16 Hz 16.000 Hz > 16.000 Hz
- Frequentie = aantal trillingen van een deeltje per seconde
- 1 trilling per seconde = 1 Hertz (Hz)
Frequentie = logaritmische schaal
- Lage tonen < 1.000 Hz < hoge tonen
- Ter vergelijking: ‘la’ = 44 Hz
- Hoge tonen = korte golflengte; lage tonen = lange
sdruk (Pa)
, 63
--------
125
--------
250
Soorten geluid Enkelvoudige tonen: geluidsgolven = sinusoïdale functies van de tijd --------
Golflengte: 500
- λ is de afstand tussen 2 opeenvolgende punten in een trilling patroon --------
- Periode T = tijdsduur van een trilling of 1/f
1000
- Tijdens T legt de golf 1 λ af met een snelheid c (= snelheid van geluid)
--------
2000
--------
4000
--------
8000
--------
16000
Gewoon geluid (dagelijks leven): frequenties
= samengestelde tonen met welbepaalde frequenties
-> frequenties vormen geen meetkundige reek
Muzikale tonen:
= samengestelde tonen met welbepaalde frequenties
-> frequenties vormen een meetkundige reeks
Ons oor: geeft meerdere tonen met ≠ f tegelijk door aan de hersenen!
Ruis:
= klank met een continu spectrum
