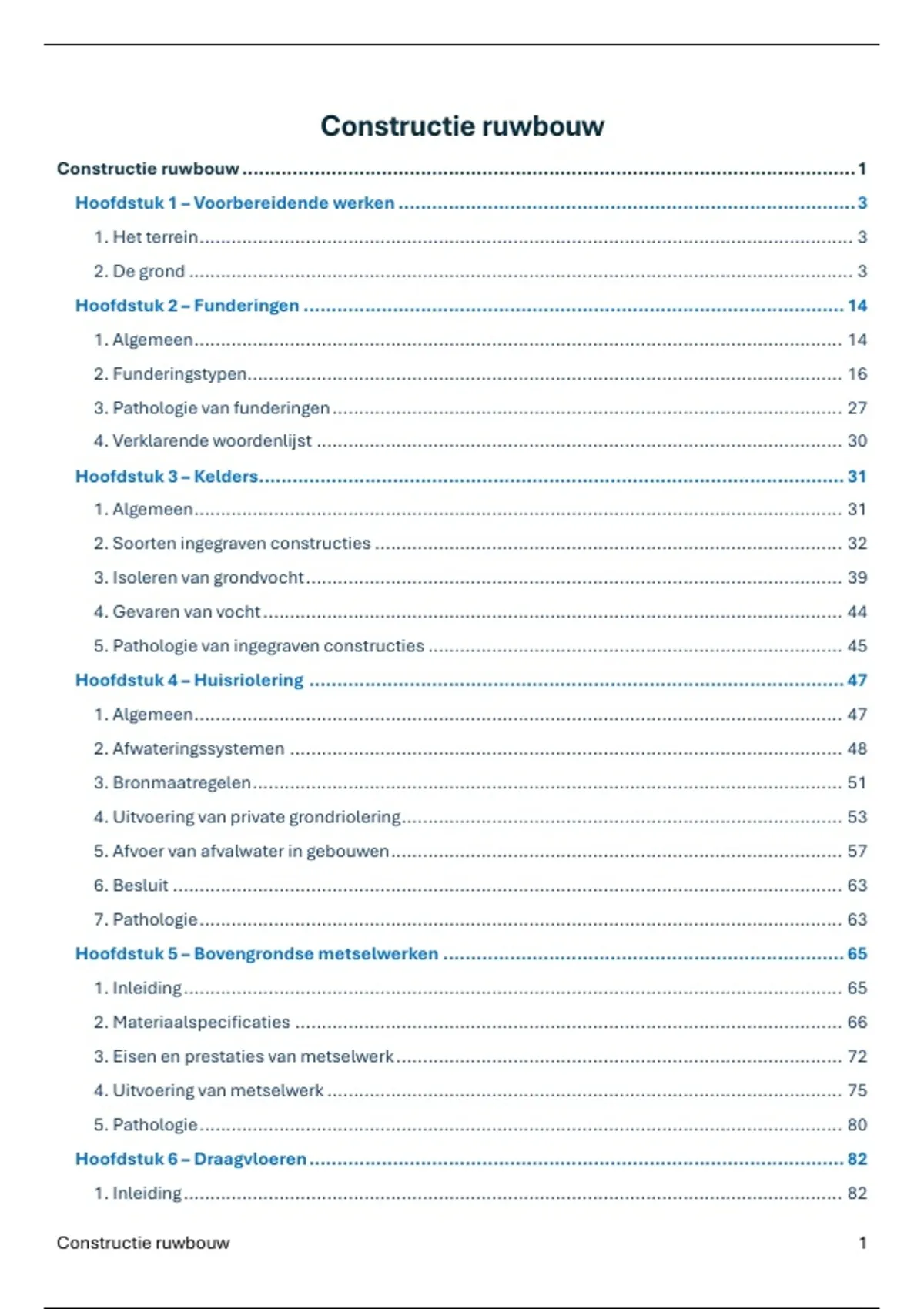

Constructie ruwbouw
Constructie ruwbouw .............................................................................................................. 1
Hoofdstuk 1 – Voorbereidende werken .................................................................................. 3
1. Het terrein ........................................................................................................................... 3
2. De grond ............................................................................................................................. 3
Hoofdstuk 2 – Funderingen ................................................................................................. 14
1. Algemeen .......................................................................................................................... 14
2. Funderingstypen................................................................................................................ 16
3. Pathologie van funderingen ................................................................................................ 27
4. Verklarende woordenlijst ................................................................................................... 30
Hoofdstuk 3 – Kelders......................................................................................................... 31
1. Algemeen .......................................................................................................................... 31
2. Soorten ingegraven constructies ........................................................................................ 32
3. Isoleren van grondvocht ..................................................................................................... 39
4. Gevaren van vocht ............................................................................................................. 44
5. Pathologie van ingegraven constructies .............................................................................. 45
Hoofdstuk 4 – Huisriolering ................................................................................................ 47
1. Algemeen .......................................................................................................................... 47
2. Afwateringssystemen ........................................................................................................ 48
3. Bronmaatregelen ............................................................................................................... 51
4. Uitvoering van private grondriolering ................................................................................... 53
5. Afvoer van afvalwater in gebouwen ..................................................................................... 57
6. Besluit .............................................................................................................................. 63
7. Pathologie ......................................................................................................................... 63
Hoofdstuk 5 – Bovengrondse metselwerken ........................................................................ 65
1. Inleiding ............................................................................................................................ 65
2. Materiaalspecificaties ....................................................................................................... 66
3. Eisen en prestaties van metselwerk .................................................................................... 72
4. Uitvoering van metselwerk ................................................................................................. 75
5. Pathologie ......................................................................................................................... 80
Hoofdstuk 6 – Draagvloeren ................................................................................................ 82
1. Inleiding ............................................................................................................................ 82
Constructie ruwbouw 1
, 2. Typologie van draagvloeren ................................................................................................ 82
3. Ter plaatse gestorte betonvloeren ....................................................................................... 84
4. Geprefabriceerde betonvloeren.......................................................................................... 86
5. Houten vloeren .................................................................................................................. 91
6. Pathologie ......................................................................................................................... 93
Hoofdstuk 7 – Platte daken ................................................................................................. 95
1. Algemeen .......................................................................................................................... 95
2. Platte daksystemen ..........................................................................................................104
3. Pathologie van platte daken .............................................................................................. 108
Hoofdstuk 8 – Hellende daken .......................................................................................... 111
1. Algemeen .........................................................................................................................111
2. Opbouw ........................................................................................................................... 113
3. Bouwdetails .....................................................................................................................120
4. Pathologie van hellende daken ..........................................................................................123
Constructie ruwbouw 2
,Hoofdstuk 1 – Voorbereidende werken
1. Het terrein
1.1 De ligging
- Bestemming van het terrein (bouwgrond ja/ nee)
- Geschikt voor de woning/ eengezinswoning (ja/ nee)
- Grootte van het terrein
- Rooilijn: overgang privé en publiek
- Bouwlijn: voorgevel opgetrokken
1.2 De ondergrond
- Samenstelling van de grondlagen
- Draagvermogen van de ondergrond
- Grondwaterstand
à Bepalen het funderingssysteem/ vorm van het toekomstig gebouw.
Kan oorzaak zijn van gebouwschade.
Hoe bepalen: terreinverkenning + bodemonderzoek.
1.3 De terreinverkenning
- Tekenen van grondverschuivingen of sterke erosie van taluds?
- Tekenen van plaatselijke verzakkingen?
- Bruuske wijzigingen van het reliëf van hellingen?
- Aanduidingen omtrent de aanwezigheid van aangevoerde grond, aanwezigheid ophogingen,
storten van afval en huisvuil?
- Plotse wijzigingen van de aard van de grond?
- Soorten bomen, hoogte, omtrek, staat?
- Sporen van oude waterloop`?
- Sporen van eventuele overstromingen?
2. De grond
2.1 Vereenvoudigde classificatie: losse versus rotsachtige grond
Losse grond
Kan doorgaans tussen de vingers worden verbrokkeld en zonder voorafgaande verkleining worden
uitgegraven.
wordt gekenmerkt door:
- korrelsamenstelling
- consistentie ( samenhang)
- gehalte aan organische en kalkhoudende stoden
Constructie ruwbouw 3
, A. Volgens korrelsamenstelling
Klei:
- Zacht en vettig gevoel wanneer men hem tussen de vingers kneedt, behalve bij stijve klei
- Klei kleeft aan de vingers
- Klei droogt langzaam en blijft lange tijd plastisch
- Met water kneden: trage absorptie water en opzwellen
- Met water verzadigd: na droging grote barsten door de grote krimp
- Om gedroogde klei te breken is een
aanzienlijke druk vereist
Leem:
- Ruw gevoel tussen de vingers
- Leem absorbeert gemakkelijk water
- Wanneer het wordt samengedrukt,
wordt het opp opnieuw droog
Zand:
- Zandkorrels zijn doorgaans zichtbaar met het blote oog
- Geen enkele plasticiteit
- In droge toestand = geen cohesie
Grind:
- Korrels: diameter: + 2mm
Brokken, keien:
- Diameter: > 60 mm
- Praktijk: samengestelde mengsels
à Zandhoudende klei, zandhoudende leem, kleinhoudend zand, leemhoudend zand, …
B. Volgens consistentie
Consistentie: dichtheid van een stof, dikte, samenhang, stevigheid, vastheid, …
- Onsamenhangend grond: grond uit zand en/ of grind
- Samenhangende grond: grond uit leem en/ of klei
C. Gehalte organische en kalkhoudende stoQen
Organisch:
à Plantaardige afvalstoden in ontbinding
à Donkerbruine kleur
à Geur
- Indien groot gehalte aan organische stoden
à Verdachte funderingsgrond: oppassen!!!
- Grote waterabsorptie van de grond
à Teelaarde = toplaag = geen funderingsgrond
Constructie ruwbouw 4
