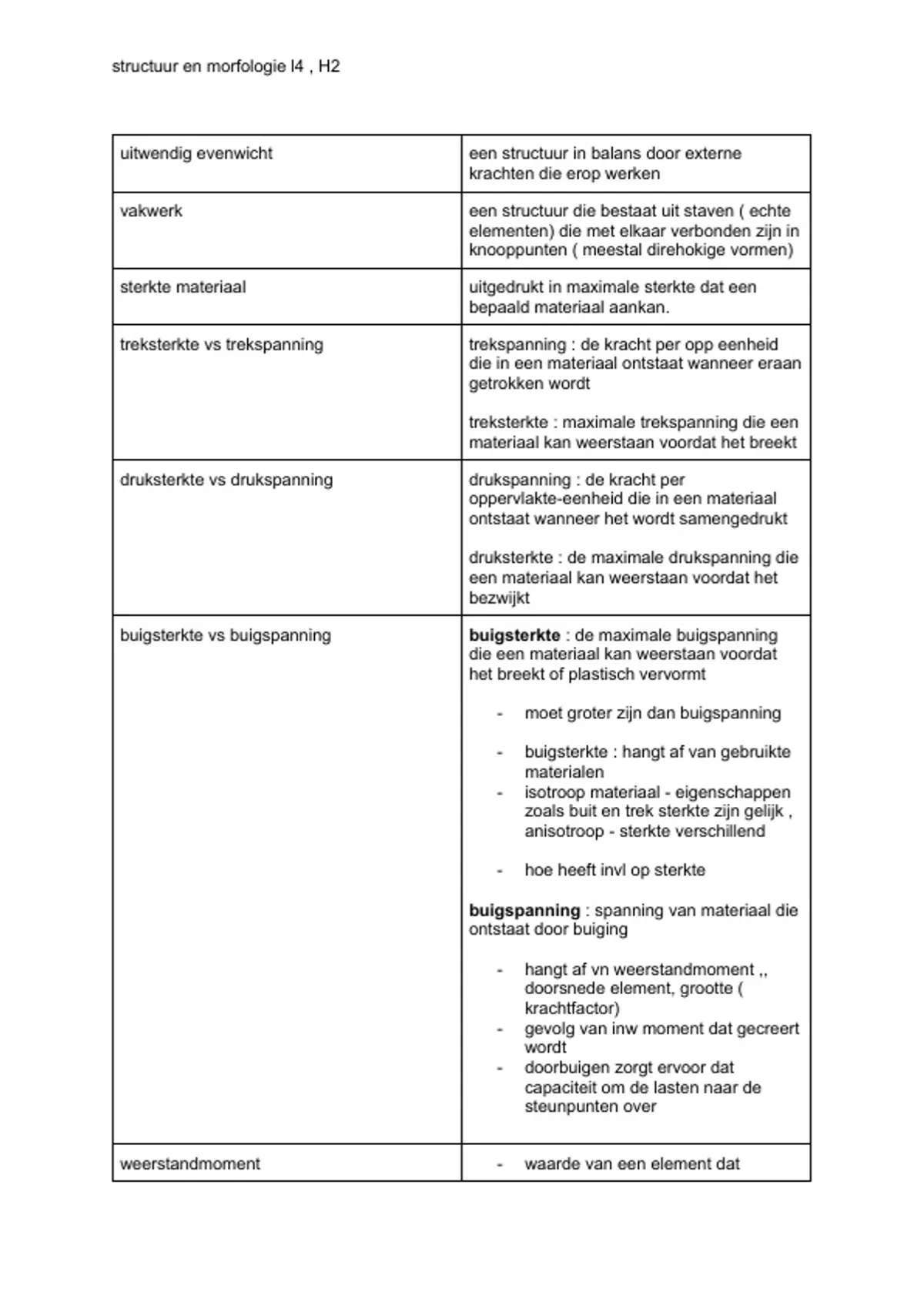

Samenvatting structuur en morfologie les 4

structuur en morfologie l4 , H2




uitwendig evenwicht een structuur in balans door externe
krachten die erop werken

vakwerk een structuur die bestaat uit staven ( echte
elementen) die met elkaar verbonden zijn in
knooppunten ( meestal direhokige vormen)

sterkte materiaal uitgedrukt in maximale sterkte dat een
bepaald materiaal aankan.

treksterkte vs trekspanning trekspanning : de kracht per opp eenheid
die in een materiaal ontstaat wanneer eraan
getrokken wordt

treksterkte : maximale trekspanning die een
materiaal kan weerstaan voordat het breekt

druksterkte vs drukspanning drukspanning : de kracht per
oppervlakte-eenheid die in een materiaal
ontstaat wanneer het wordt samengedrukt

druksterkte : de maximale drukspanning die
een materiaal kan weerstaan voordat het
bezwijkt

buigsterkte vs buigspanning buigsterkte : de maximale buigspanning
die een materiaal kan weerstaan voordat
het breekt of plastisch vervormt

-​ moet groter zijn dan buigspanning

-​ buigsterkte : hangt af van gebruikte
materialen
-​ isotroop materiaal - eigenschappen
zoals buit en trek sterkte zijn gelijk ,
anisotroop - sterkte verschillend

-​ hoe heeft invl op sterkte

buigspanning : spanning van materiaal die
ontstaat door buiging

-​ hangt af vn weerstandmoment ,,
doorsnede element, grootte (
krachtfactor)
-​ gevolg van inw moment dat gecreert
wordt
-​ doorbuigen zorgt ervoor dat
capaciteit om de lasten naar de
steunpunten over


weerstandmoment -​ waarde van een element dat

, structuur en morfologie l4 , H2


weergeeft hoeveel weerstand de
dorsede biedt tegen buiging.
-​ vormafhankelijk


elastisch gedrag waarbij een materiaal na belasting
terugkeert naar zijn oorspronkelijke vorm

plastisch gedrag waarbij een materiaal blijvend
vervormt na belasting

traagheidsmoment een maat voor hoe goed een doorsnede
weerstand biedt tegen buiging ( afh van de
vorm en verdeling van materiaal)

spanning balk bep voor moment en weerstandmoment

weerstandmomnt afh is afh van de vorm en dan vooral de hoogte
van de balk - hoe breder maar vooral hoe
hoger de balk , hoe kleiner de veroorzaakte
spanning

moment balk afh van de kracht en de lengte van de balk -
hoe langer de balk en hoe groter de kracht ,
hoe groter het moment en groter de
spanning

schuifsterkte moet groter zijn dan de schuifspanning

-​ hangt af van gebruikte materialen
-​ elk materiaal - versch schuifsterkte
-​ (zowel bij isotroop als anistroop)
-​ ook hoek kan versch zijn

de maximale schuifspanning die in een
materiaal kan verdragen voordat het
bezwijkt

schuifspanning bestaat uit langsspannign en
dwarsspanning , hangt af van de
dwarskracht doorheen de opp van de
doorsnede van het element

schuifspanning is gevolg van een inw
moment gecreerd door uitwendigek rachten
dwars op doorsnede

kracht per oppervlakte-eenheiid die een
materiaal onder schuifbelasting ervaart

statisch moment een maat voor de verdeling vn dat
oppervlak of die massa ten opzichte van
een as of lijn

regellangsspanning, dwarspanning in tegenstelling tot buigspanning zijn
