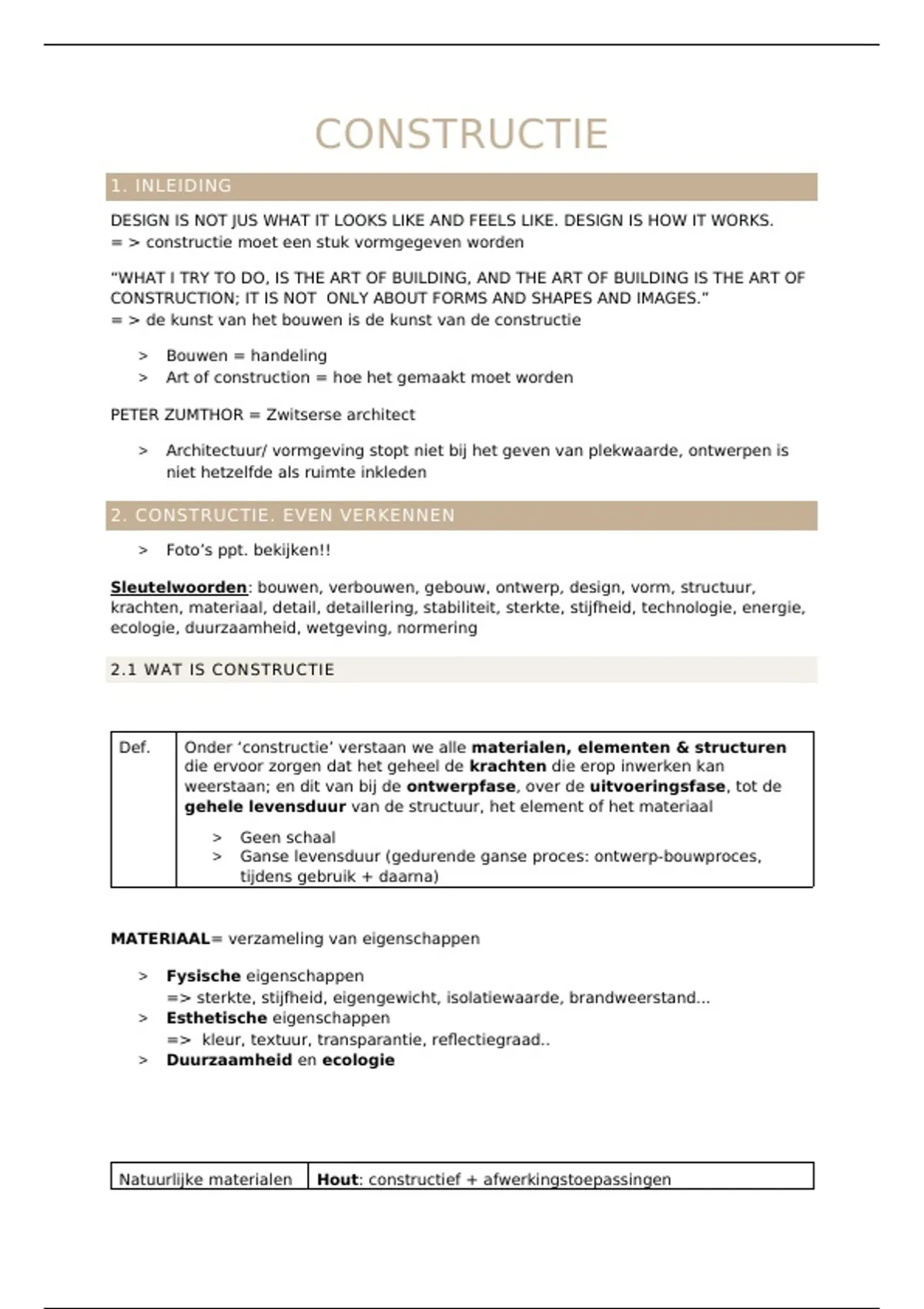

CONSTRUCTIE
1. INLEIDING
DESIGN IS NOT JUS WHAT IT LOOKS LIKE AND FEELS LIKE. DESIGN IS HOW IT WORKS.
= > constructie moet een stuk vormgegeven worden
“WHAT I TRY TO DO, IS THE ART OF BUILDING, AND THE ART OF BUILDING IS THE ART OF
CONSTRUCTION; IT IS NOT ONLY ABOUT FORMS AND SHAPES AND IMAGES.”
= > de kunst van het bouwen is de kunst van de constructie
˃ Bouwen = handeling
˃ Art of construction = hoe het gemaakt moet worden
PETER ZUMTHOR = Zwitserse architect
˃ Architectuur/ vormgeving stopt niet bij het geven van plekwaarde, ontwerpen is
niet hetzelfde als ruimte inkleden
2. CONSTRUCTIE. EVEN VERKENNEN
˃ Foto’s ppt. bekijken!!
Sleutelwoorden: bouwen, verbouwen, gebouw, ontwerp, design, vorm, structuur,
krachten, materiaal, detail, detaillering, stabiliteit, sterkte, stijfheid, technologie, energie,
ecologie, duurzaamheid, wetgeving, normering
2.1 WAT IS CONSTRUCTIE
Def. Onder ‘constructie’ verstaan we alle materialen, elementen & structuren
die ervoor zorgen dat het geheel de krachten die erop inwerken kan
weerstaan; en dit van bij de ontwerpfase, over de uitvoeringsfase, tot de
gehele levensduur van de structuur, het element of het materiaal
˃ Geen schaal
˃ Ganse levensduur (gedurende ganse proces: ontwerp-bouwproces,
tijdens gebruik + daarna)
MATERIAAL= verzameling van eigenschappen
˃ Fysische eigenschappen
=> sterkte, stijfheid, eigengewicht, isolatiewaarde, brandweerstand...
˃ Esthetische eigenschappen
=> kleur, textuur, transparantie, reflectiegraad..
˃ Duurzaamheid en ecologie
Natuurlijke materialen Hout: constructief + afwerkingstoepassingen
, Natuursteen: allerlei toepassingen
Baksteen: gedroogde gebakken klei, gebruikt als
bouwmateriaal
Kunstmatige Beton: bouwmateriaal, bestaande uit cement, water, zand
materialen grind...
Glas: transparant materiaal, hoofdzakelijk bestaande uit silica
Staal: legering van ijzer en een beperkt % koolstof
ELEMENT = materialen in een vorm, met dimensies, afmetingen; eigenschappen in vorm
˃ 1D: ééndimensionaal: 1 v/d afmetingen is veel groter t.o.v. de andere afmetingen
˃ 2D: tweedimensionaal: 1 v/d afmetingen is veel kleiner t.o.v. de ander afmetingen
ELEMENTEN 1D 2D
Horizontaal Balk Plaat
Verticaal Kolom Wand
˃ 3D = meerdere elementen samen, elementen die verbonden worden, vormen
structuren
˃ 4D? = tijd – constructies bekijken over de ganse levensduur
Als je elementen definieert als samenstellende delen v/e constructie: in facto 5 e
soort van elementen = > verbindingen
STRUCTUUR = configuratie van verschillende elementen tesamen; samenstelling van
elementen die aan elkaar gekoppeld worden met verbindingen
˃ Massieve structuren
˃ Skeletstructuren
˃ Gemengde structuren
Massieve houten structuren
Massieve steense structuen
, Houten skeletstructuren
Betonnen skeletstructuren
Stalen skeletstructuren
Gemengde structuren
(meestal i/d realiteit)
Welke elementen? Welke configuratie?
ELEMENTEN 1D 2D
Horizontaal Balk Plaat
Verticaal Kolom Wand
Onderscheid naar functie:
˃ Dragende elementen
= dragen de krachten & lasten over, zorgen voor sterkte, stijfheid, stabiliteit
˃ Scheidende elementen
= afscheiding ruimtes, functies, (klimatologische) omstandigheden
Definitie i.f.v. elementen
˃ Massieve structuren
= dragende & scheidende elementen = > dezelfde
˃ Skelet structuren
= dragende & scheidende elementen = > verschillende elementen
˃ Gemengde structuren
= combinatie van massief & skelet
Definitie i.f.v. krachten
, ˃ Krachten worden overgedragen over de ganse structuur
˃ Krachten worden slechts overgedragen over enkele punten i/d structuur
˃ Combinatie massief & skelet
2.2 OVER KRACHTEN
DOELSTELLING VAN CONSTRUCTIE
Doelstelling constructie: krachten weerstaan
3xS
˃ Sterkte: element-niveau
˃ Stijfheid: materiaal-niveau
˃ Stabiliteit: structuur-niveau
STERKTE
= weerstand tegen doorbuiging
Balk onder belasting zal doorbuigen
˃ Weerstand tegen doorbuiging is
kwestie van materiaal & element
STIJFHEID
= weerstand tegen vervorming
Trekproeven:
˃ Test waarbij men een staafje v/h materiaal
langzaam uit elkaar
trekt tot het breekt
˃ Vertelt hoe een materiaal zich gedraagt
onder trekkracht:
˃ Elastisch
˃ Plastisch (blijvend vervormd)
˃ Breuk
˃ Vertelt ons hoe een materiaal zal reageren
op belasting, welke vervorming er zal
optreden, hoeveel vervorming & wnr.
materiaal zal falen (breken)
Stress = spanning
Strain = vervorming, rek
Elastische vervorming = vervorming die niet
blijvende is
