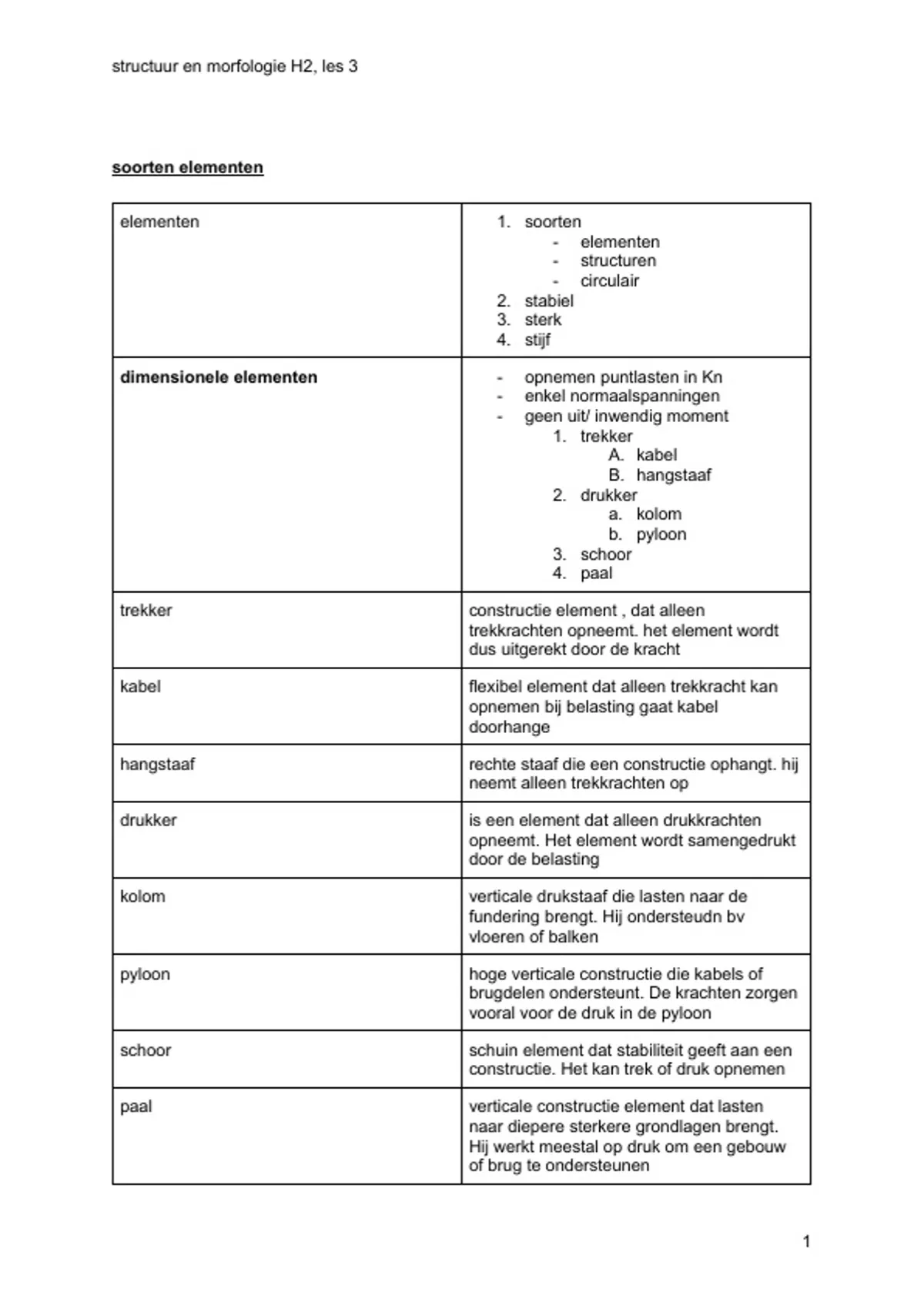

structuur en morfologie H2, les 3
soorten elementen
elementen 1. soorten
- elementen
- structuren
- circulair
2. stabiel
3. sterk
4. stijf
dimensionele elementen - opnemen puntlasten in Kn
- enkel normaalspanningen
- geen uit/ inwendig moment
1. trekker
A. kabel
B. hangstaaf
2. drukker
a. kolom
b. pyloon
3. schoor
4. paal
trekker constructie element , dat alleen
trekkrachten opneemt. het element wordt
dus uitgerekt door de kracht
kabel flexibel element dat alleen trekkracht kan
opnemen bij belasting gaat kabel
doorhange
hangstaaf rechte staaf die een constructie ophangt. hij
neemt alleen trekkrachten op
drukker is een element dat alleen drukkrachten
opneemt. Het element wordt samengedrukt
door de belasting
kolom verticale drukstaaf die lasten naar de
fundering brengt. Hij ondersteudn bv
vloeren of balken
pyloon hoge verticale constructie die kabels of
brugdelen ondersteunt. De krachten zorgen
vooral voor de druk in de pyloon
schoor schuin element dat stabiliteit geeft aan een
constructie. Het kan trek of druk opnemen
paal verticale constructie element dat lasten
naar diepere sterkere grondlagen brengt.
Hij werkt meestal op druk om een gebouw
of brug te ondersteunen
1
, structuur en morfologie H2, les 3
2 dimensionele elementen
• opnemen van puntlasten en lijnlasten in kN/m,
loodrecht op de as
• trek-, drukspanningen of buigspanningen,
vaak in combinatie
• steeds een uitwendig moment dus de hoogte
speelt een belangrijke rol
• overspant meestal van links naar rechts
1. Ligger
a. Balk
b. Onderspannen ligger
c. Vakwerk
d. Vierendeel
2. Boog
Ketting
ligger constructie element dat puntlasten en
lijnlasten loodrecht op zijn as opneemt .
Hierdoor ontstaan buigspanningen en een
uitwendig moment
balk rechte ligger die meestal horizontaal van
links naar rechts overspant. Hij neemt
lasten op en buigt door onder belansting
onderspannen ligger balk die onderaan extra ondersteund wordt
met een trekstaaf ovf kabel. daardoor wordt
de buiging in de balk kleiner
vakwerk constructie van staven in driehoeken samen
een ligger vormen. De staven nemen trek
en drukrachten op
vierendeel raamwerk met rechthoekige openingen
zonder diagonalen . de staven nemen
buiging en moment op
boog gebogen constructie elemend dat lasten
naar de steunpunten afledt. de krachten
zorgen vooral voor druk in een boog
ketting flexibel element dat alleen trekkrachten kan
opnemen. Onder belansing krijgt hij een
hangende vorm
3 dimensionele elementen - opnemen van puntlasten
2
