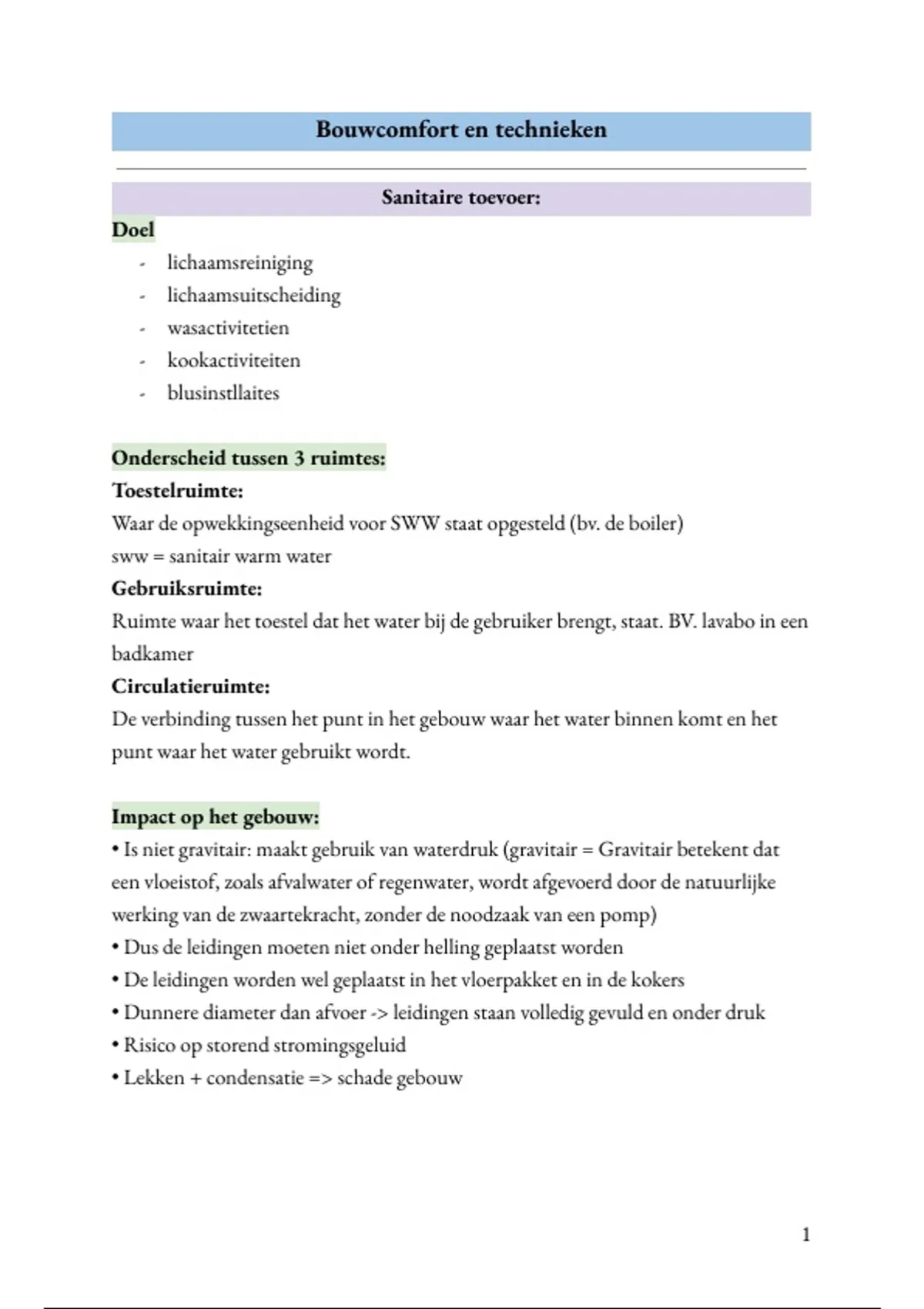

Bouwcomfort en technieken
Sanitaire toevoer:
Doel
- lichaamsreiniging
- lichaamsuitscheiding
- wasactivitetien
- kookactiviteiten
- blusinstllaites
Onderscheid tussen 3 ruimtes:
Toestelruimte:
Waar de opwekkingseenheid voor SWW staat opgesteld (bv. de boiler)
sww = sanitair warm water
Gebruiksruimte:
Ruimte waar het toestel dat het water bij de gebruiker brengt, staat. BV. lavabo in een
badkamer
Circulatieruimte:
De verbinding tussen het punt in het gebouw waar het water binnen komt en het
punt waar het water gebruikt wordt.
Impact op het gebouw:
• Is niet gravitair: maakt gebruik van waterdruk (gravitair =Gravitair betekent dat
een vloeistof, zoals afvalwater of regenwater, wordt afgevoerd door de natuurlijke
werking van de zwaartekracht, zonder de noodzaak van een pomp)
• Dus de leidingen moeten niet onder helling geplaatst worden
• De leidingen worden wel geplaatst in het vloerpakket en in de kokers
• Dunnere diameter dan afvoer -> leidingen staan volledig gevuld en onder druk
• Risico op storend stromingsgeluid
• Lekken + condensatie => schade gebouw
1
, Drinkwatervoorzieningen
Betrouwbare en performante drinkwaterinstallaties ontwerpen:
Eenperformante drinkwaterinstallatielevert:
- constant kwaliteitsvol water
- geruisloos
- zonder verstoringen
Deze prestaties gaan gepaard met zorgvuldigetechnischekeuzesen het strikt
naleven vanspecifieke regelgeving.
Reglementen en voorschriften:
Algemene uitvoeringsvoorschriften bepaald door Buildwise
De waterleveringsmaatschappij hanteert eigen reglementering
Doel van deze reglementen i.v.m. waterverdeling
• Drinkwater op zodanige manier verdelen dat het niet kan verontreinigd worden
door het binnennet
• Schade en storingen voorkomen
-> Minimumeisen i.v.m. installatie
Herkomst van het drinkwater:
• Openbaar drinkwaterdistributienet: wordt gevoed door water uit verschillende
bronnen die door de beheerder gezuiverd wordt
• Winplaats (bv put) waarvan drinkbaarheid door overheid is erkend
• Winplaats waarvan water als drinkbaar wordt erkend na aangepaste behandeling
Drinkwater moet voldoen aan strenge wettelijke kwaliteitseisen!
2
,Belang van de hygiënische waterkwaliteit:
Overlijdens ten gevolge van de legionairsziekte vormen in ons land – na brand en
koolstofmonoxidevergiftiging – de derde belangrijkste gebouwgerelateerde
doodsoorzaak.
Legionella vermijden:koud water blijft koud, warmwater blijft warm
- Geen koudwaterleidingen installeren in warme zones of naast warme leidingen
- Koudwaterleidingen voldoende isoleren
- Koude water in de leidingen regelmatig verversen
- “Legionellarun” voor SWW: periodiek verwarmen naar 60°C (die run = alles wordt
1kr in week opgewarmd voor halfu en drna wordt alles teug nr nromale temp zo kan
legionella er niet komen)
Drinkbaar water moet drinkbaar blijven
• Leidingwater op een temperatuur rond 10°C verdelen
• Vanaf 30°C: vermenigvuldiging van pathogene organismen -> risico op besmetting
• Geen stilstaand water toelaten -> stilstaand water leidt tot afzetting van bepaalde
stoffen
• Niet aan licht blootstellen: fotosynthese => algengroei
• Leidingen moeten lichtdicht zijn
• Water moet een zekere hardheid bezitten, goed tegen corrosie van de leidingen.
• Dus de waterverzachter mag niet volledig ontharden!
Niet- drinkbaar water
Niet drinkbaar water moet afzonderlijk worden verdeeld. Er mag geen rechtstreekse
verbinding zijn tussen verschillende systemen.
BV. Het water vanuit de regenwaterput dat binnen gebruikt wordt door de
wasmachine mag niet door dezelfde leiding lopen als het stadswater
Aanduiding niet drinkbaar water:
3
, Leidingen: materiaal
De leidingen moeten bestaan uit inert materiaal (geen chemische vervuiling):
• eerste keus materiaal:Koper
• Veilige keuze voor warm en koud water
• Duur
• Verkrijgbaar in verschillende diameters
• Rechte leidingen met koppelstukken voor de bochten
• Kunststof PE, bvb. Alpex buis
• = meerlagenbuis: buis-in-buis principe
->binnenlaag van PE-RT of PEX, een flinterdunne lijmlaag,een flexibele
aluminium laag, weer een flinterdunne lijmlaag en een buitenlaag van weer
PE-RT of PEX
• Veilige keuze voor warm en koud water bij juiste keuze van het type kunststof
• Het type kunststof kan invloed hebben op de bacteriële veiligheid
• Flexibele kunststoffen leidingen hebben bv. een hogere concentratie weekmakers, die een
belangrijke voedingsbodem zijn voor bacteriën
• Goedkoper
• Verkrijgbaar in verschillende diameters
• Gegalvaniseerd staal
• Wordt niet meer gebruikt omwille van risico op roest en/of corrosie
• Corrosie kan ertoe leiden dat schadelijke stoffen zoals lood en cadmium in het
drinkwater terechtkomen.
• Lood
• Verboden: giftige loodzouten
• Werd vroeger veel gebruikt
• Herkenbaar
• aan de grijze, niet magnetische leidingen
• Meestal zonder koppelstukken maar met dikkere ‘kruispunten’.
• Klinkt dof als je erop tikt.
• Watermaatschappijen vervangen systematisch lood voor de teller. Na de teller
is verantwoordelijkheid voor de eigenaar
4
