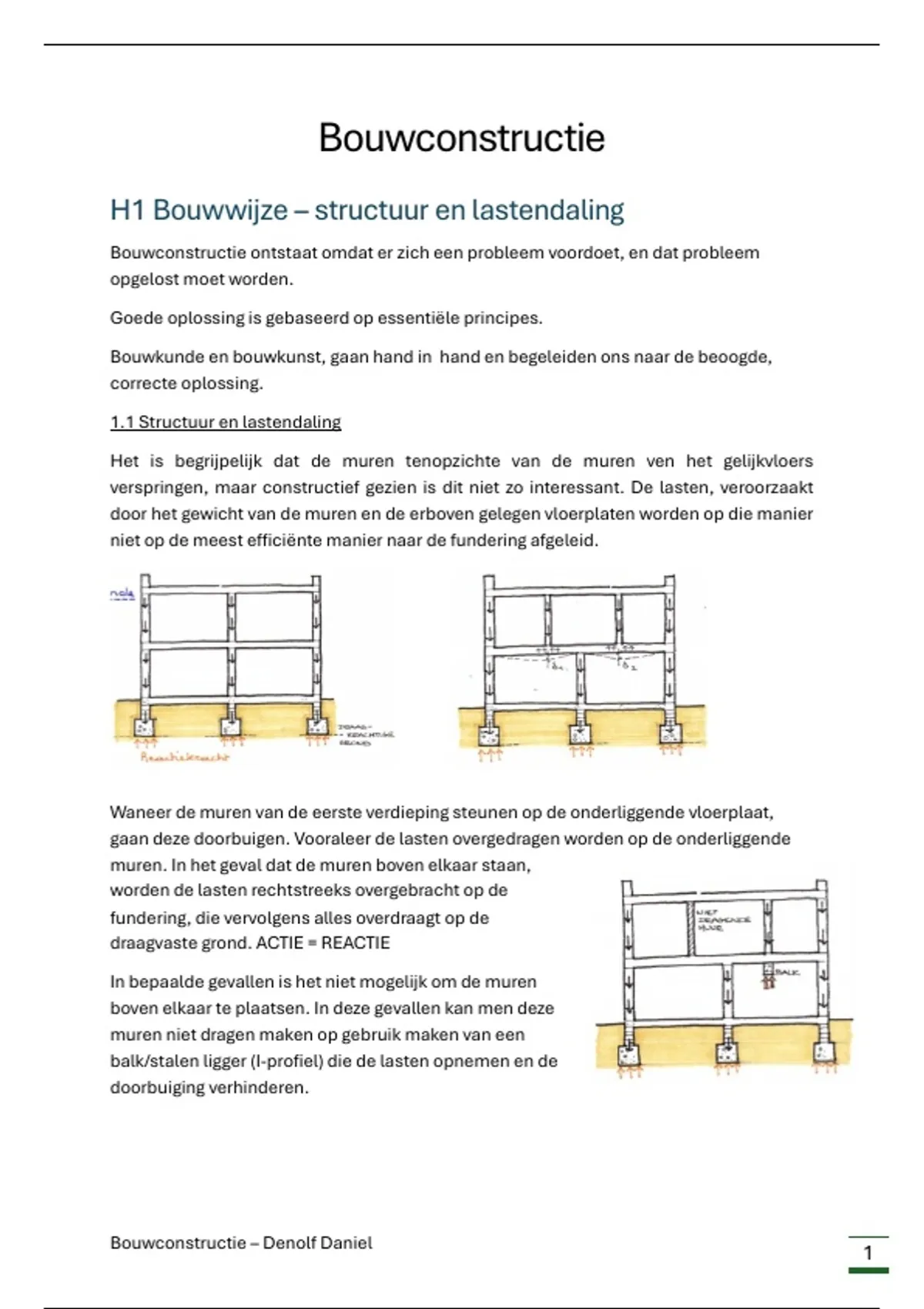

Bouwconstructie
H1 Bouwwijze – structuur en lastendaling
Bouwconstructie ontstaat omdat er zich een probleem voordoet, en dat probleem
opgelost moet worden.
Goede oplossing is gebaseerd op essentiële principes.
Bouwkunde en bouwkunst, gaan hand in hand en begeleiden ons naar de beoogde,
correcte oplossing.
1.1 Structuur en lastendaling
Het is begrijpelijk dat de muren tenopzichte van de muren ven het gelijkvloers
verspringen, maar constructief gezien is dit niet zo interessant. De lasten, veroorzaakt
door het gewicht van de muren en de erboven gelegen vloerplaten worden op die manier
niet op de meest efficiënte manier naar de fundering afgeleid.
Waneer de muren van de eerste verdieping steunen op de onderliggende vloerplaat,
gaan deze doorbuigen. Vooraleer de lasten overgedragen worden op de onderliggende
muren. In het geval dat de muren boven elkaar staan,
worden de lasten rechtstreeks overgebracht op de
fundering, die vervolgens alles overdraagt op de
draagvaste grond. ACTIE = REACTIE
In bepaalde gevallen is het niet mogelijk om de muren
boven elkaar te plaatsen. In deze gevallen kan men deze
muren niet dragen maken op gebruik maken van een
balk/stalen ligger (I-profiel) die de lasten opnemen en de
doorbuiging verhinderen.
Bouwconstructie – Denolf Daniel
1
,Daarnaast moet de constructie niet enkel zijn eigen lasten afvoeren maar ook lasten
zoals meubels, sneeuwval…
Lastendaling = nagaan hoe de lasten van boven naar onder dalen in de constructie, kan
het nodig ontworpen worden aan balken en kolommen om evenwicht te creëren in de
constructie. (kort: daling van de lasten tot in de fundering)
1.2 Structuur en zijn onderdelen
1.2.1 Benadering van de knooppunten
De plaats waar dat vloeren en wanden elkaar raken kan onderverdeeld worden in
soorten opleggingen, meer bepaald: scharnieroplegging, roloplegging en een
inklemming.
Soorten opleggingen:
1) De scharnieroplegging
• Contactpunt tussen 2 structuur elementen
• Contactpunt kan niet bewegen
• Enkel een element rond een ander punt kan draaien en een
verplaatsing ondergaan.
De aansluiting tussen
de opgaande,
gemetste muur en de
betonnen vloerplaat,
gedraagt zicht als een scharnier. Het symbool zullen we in dit geval abstracter
voorstellen. De muur wordt contactpunt A en de vloerplaat vormen we om tot een staaf.
2) De roloplegging
• Zoals scharnieroplegging maar met 1 extra vrijheid. Het
kan ook een horizontale beweging maken. De
draaimogelijkheid rond het scharnierpunt, blijft behouden.
Bouwconstructie – Denolf Daniel
2
, Deze constructie kan zicht voordoen in het wegdek van
een brug. Hoewel het wegdek ligt op twee oevers
gebruikt men 1 scharnier oplegging en 1 roloplegging.
De scharnieroplegging is nodig om het wegdek een
kans te geven om een doorbuiging te maken. De roloplegging wordt
gebruikt om horizontale beweging
op te kunnen vangen, bij
voorbeeld bij warm/koud weer waar het wegdek
uitzet/krimpt.
3) De inklemming
• Deze wordt gebruikt wanneer de structuur ter
hoogte van zijn oplegpunt onder geen enkel
omstandigheid mag bewegen.
• Hij mag niet roteren maar wel een
horizontale/verticale beweging ondergaan.
• Dit wordt gebruikt bij bv. een uitkraging.
2 Lijnvormige en vlakvormige structuurelementen
2.1 Lijnvormige structuren
Lijnvormige structuren = staven, ze vertonen een
lange smalgerekte structuren, ze kunnen zowel
loodrecht op of langs hun as belast worden.
Normaalkracht kan trek of druk in de staaf
veroorzaken. Als de normaal krachten aan beide
kanten even groot is beweegt de staaf niet.
Normaalkrachten die op een staaf inwerken veroorzaken een verlenging of een
verkorting van de staaf, en kunnen, afhankelijk van de aard van de staaf uitknikking
veroorzaken.
Als lijnvormige structuren loodrecht op hun as worden belast
ontstaan er dwarskrachten. Dit kan een doorbuiging of een
moment (inklemming) veroorzaken. Deze dwarskrachten kunnen
gevaarlijk zijn indien ze een te grote spanning moeten opvangen.
Bouwconstructie – Denolf Daniel
3
