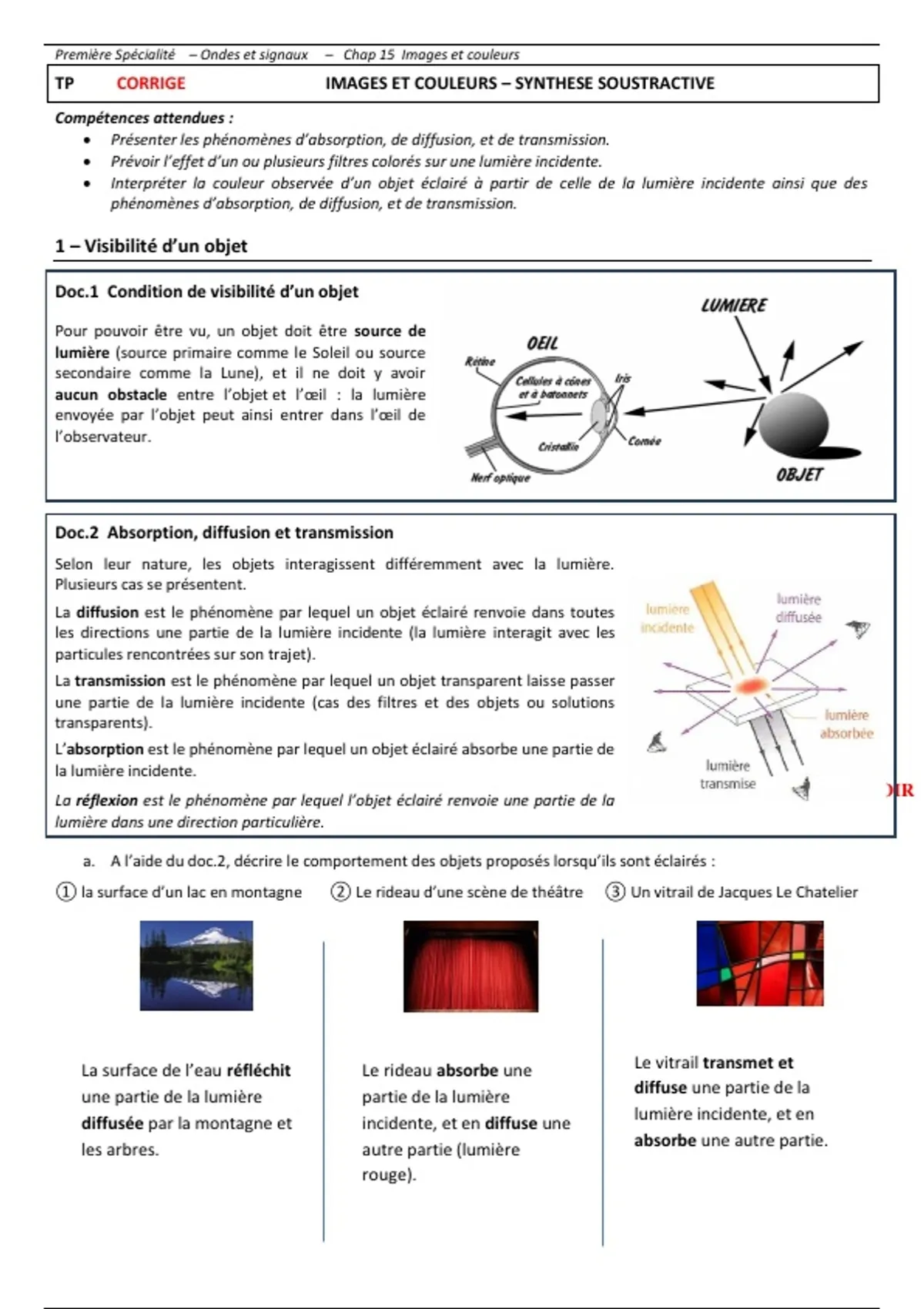

TP IMAGES ET COULEURS – SYNTHESE SOUSTRACTIVE corrigé (1ère spécialité pc)

Première Spécialité – Ondes et signaux – Chap 15 Images et couleurs
TP CORRIGE IMAGES ET COULEURS – SYNTHESE SOUSTRACTIVE
Compétences attendues :
 Présenter les phénomènes d’absorption, de diffusion, et de transmission.
 Prévoir l’effet d’un ou plusieurs filtres colorés sur une lumière incidente.
 Interpréter la couleur observée d’un objet éclairé à partir de celle de la lumière incidente ainsi que des
phénomènes d’absorption, de diffusion, et de transmission.

1 – Visibilité d’un objet

Doc.1 Condition de visibilité d’un objet

Pour pouvoir être vu, un objet doit être source de
lumière (source primaire comme le Soleil ou source
secondaire comme la Lune), et il ne doit y avoir
aucun obstacle entre l’objet et l’œil : la lumière
envoyée par l’objet peut ainsi entrer dans l’œil de
l’observateur.




Doc.2 Absorption, diffusion et transmission
Selon leur nature, les objets interagissent différemment avec la lumière.
Plusieurs cas se présentent.
La diffusion est le phénomène par lequel un objet éclairé renvoie dans toutes
les directions une partie de la lumière incidente (la lumière interagit avec les
particules rencontrées sur son trajet).
La transmission est le phénomène par lequel un objet transparent laisse passer
une partie de la lumière incidente (cas des filtres et des objets ou solutions
transparents).
L’absorption est le phénomène par lequel un objet éclairé absorbe une partie de
la lumière incidente.
La réflexion est le phénomène par lequel l’objet éclairé renvoie une partie de la
A SAVOIR
lumière dans une direction particulière.

a. A l’aide du doc.2, décrire le comportement des objets proposés lorsqu’ils sont éclairés :
① la surface d’un lac en montagne ② Le rideau d’une scène de théâtre ③ Un vitrail de Jacques Le Chatelier




La surface de l’eau réfléchit Le rideau absorbe une Le vitrail transmet et
une partie de la lumière partie de la lumière diffuse une partie de la
diffusée par la montagne et incidente, et en diffuse une lumière incidente, et en
les arbres. autre partie (lumière absorbe une autre partie.
rouge).

, Première Spécialité – Ondes et signaux – Chap 15 Images et couleurs

b. Compléter le bilan ci-dessous :

Les objets qui nous entourent sont visibles car ils nous renvoient de la lumière ; cette lumière provient
généralement d’une source extérieure (soleil, lampe,…).

Lorsqu’un objet reçoit de la lumière, il peut :

 laisser passer une partie de la lumière incidente, c’est le phénomène de transmission
 renvoyer une partie de la lumière incidente dans toutes les directions : c’est le phénomène de diffusion
 ne pas renvoyer une partie de la lumière incidente : c’est le phénomène d’absorption.



1 - La synthèse soustractive

Analyser
a. Rassembler les résultats des observations dans un tableau.
Jaune, magenta et
Filtres superposés Magenta et cyan Magenta et jaune Jaune et cyan
cyan
Couleur de l’image
Bleu Rouge Vert Noir
sur l’écran

obtenir de l’orange avec par exemple

0 % de cyan +
38 % de magenta +
100 % de jaune



b. Compléter le schéma récapitulatif de la synthèse
soustractive :


c. Pour simplifier, on considère la lumière blanche comme la
superposition de lumières rouge, verte et bleue.
 Quelles sont les lumières transmises par le filtre
magenta ? Les lumières rouge et bleue.


 Quelles sont les lumières absorbées par ce filtre ?
Ce filtre absorbe principalement les radiations vertes.

d. Schématiser l’expérience dans la situation où les filtres magenta et cyan sont superposés
