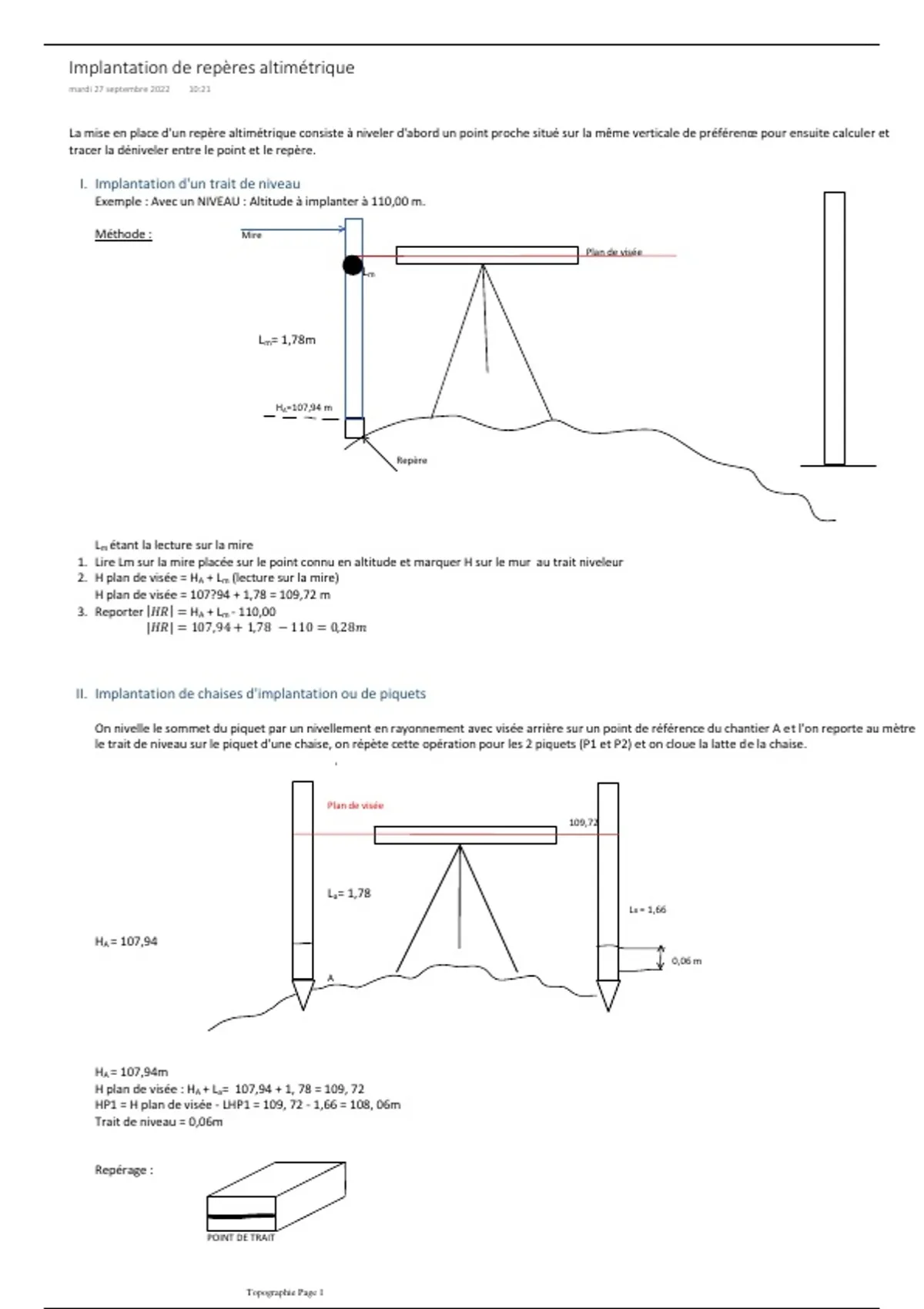

Implantation de repères altimétrique
mardi 27 septembre 2022 10:21
La mise en place d'un repère altimétrique consiste à niveler d'abord un point proche situé sur la même verticale de préférence pour ensuite calculer et
tracer la déniveler entre le point et le repère.
I. Implantation d'un trait de niveau
Exemple : Avec un NIVEAU : Altitude à implanter à 110,00 m.
Méthode : Mire
Plan de visée
Lm
Lm= 1,78m
HA=107,94 m
Repère
Lm étant la lecture sur la mire
1. Lire Lm sur la mire placée sur le point connu en altitude et marquer H sur le mur au trait niveleur
2. H plan de visée = HA + Lm (lecture sur la mire)
H plan de visée = 107?94 + 1,78 = 109,72 m
3. Reporter HA + Lm - 110,00
II. Implantation de chaises d'implantation ou de piquets
On nivelle le sommet du piquet par un nivellement en rayonnement avec visée arrière sur un point de référence du chantier A et l'on reporte au mètre
le trait de niveau sur le piquet d'une chaise, on répète cette opération pour les 2 piquets (P1 et P2) et on cloue la latte de la chaise.
Plan de visée
109,72
La= 1,78
LB = 1,66
HA = 107,94
0,06 m
A
HA = 107,94m
H plan de visée : HA + La= 107,94 + 1, 78 = 109, 72
HP1 = H plan de visée - LHP1 = 109, 72 - 1,66 = 108, 06m
Trait de niveau = 0,06m
Repérage :
POINT DE TRAIT
Topographie Page 1
