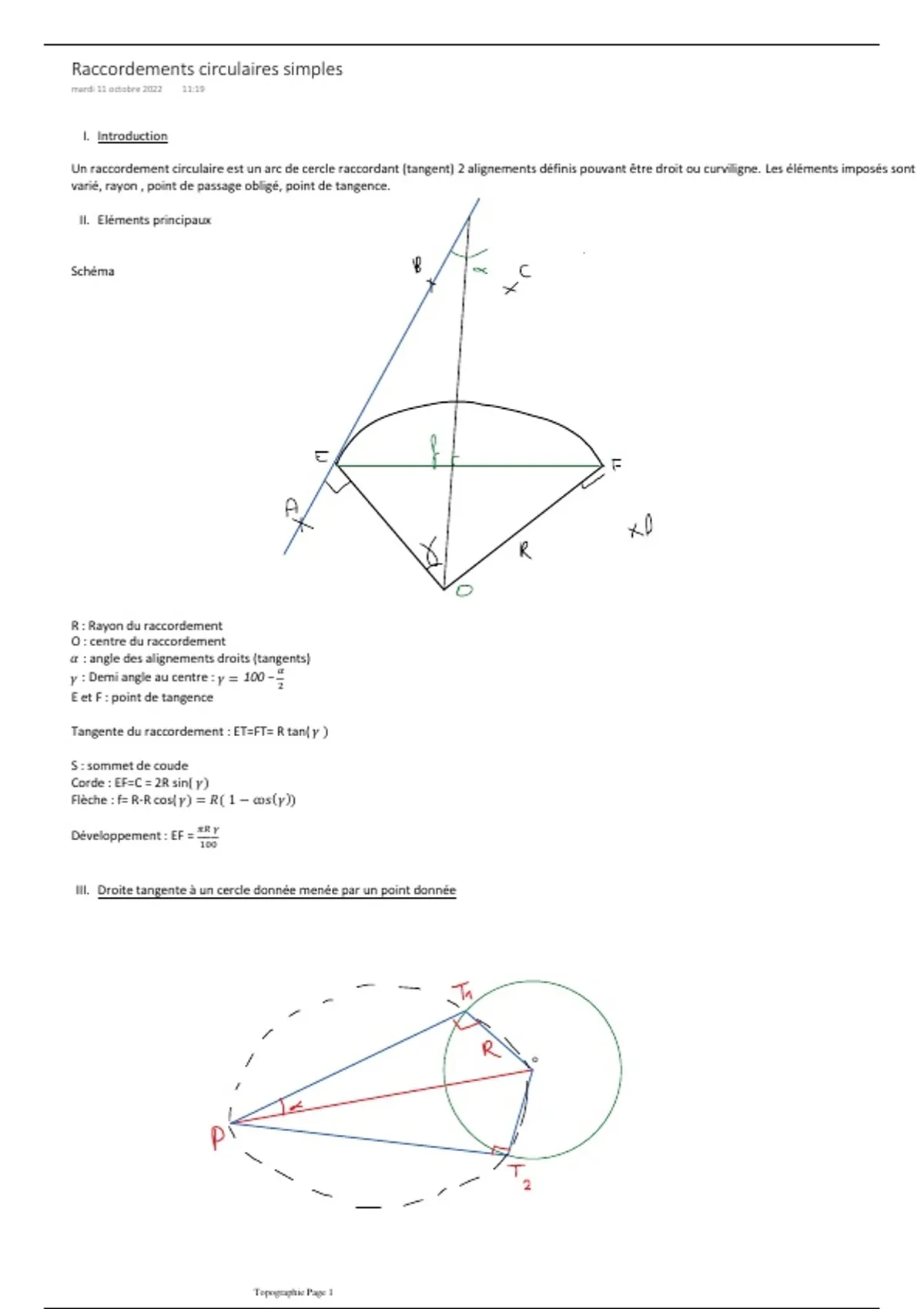

Raccordements circulaires simples
mardi 11 octobre 2022 11:19
I. Introduction
Un raccordement circulaire est un arc de cercle raccordant (tangent) 2 alignements définis pouvant être droit ou curviligne. Les éléments imposés sont
varié, rayon , point de passage obligé, point de tangence.
II. Eléments principaux
Schéma
R : Rayon du raccordement
O : centre du raccordement
: angle des alignements droits (tangents)
: Demi angle au centre :
E et F : point de tangence
Tangente du raccordement : ET=FT= R tan(
S : sommet de coude
Corde : EF=C = 2R sin(
Flèche : f= R-R cos(
Développement : EF =
III. Droite tangente à un cercle donnée menée par un point donnée
o
Topographie Page 1
