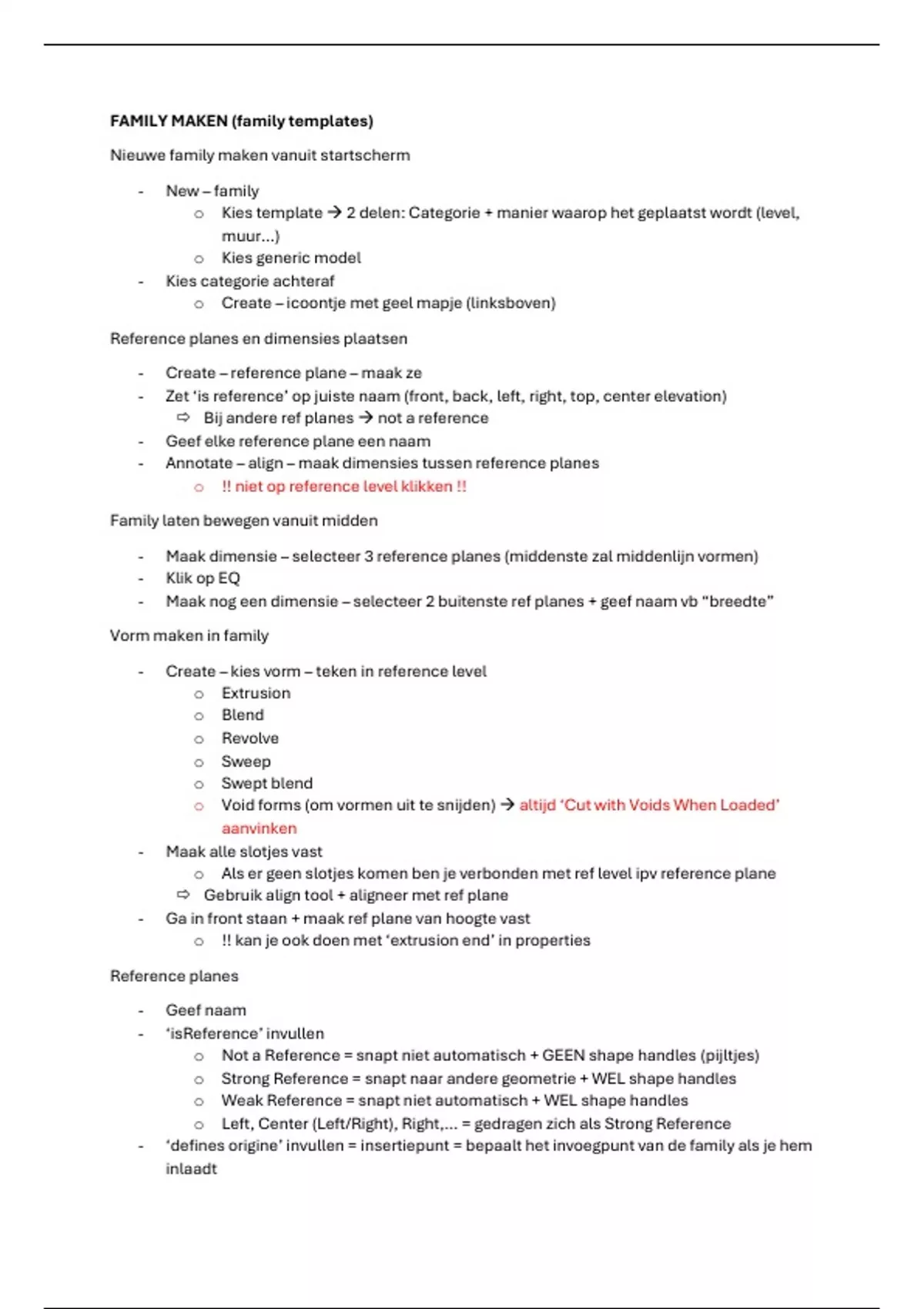

FAMILY MAKEN (family templates)

Nieuwe family maken vanuit startscherm

- New – family
o Kies template → 2 delen: Categorie + manier waarop het geplaatst wordt (level,
muur…)
o Kies generic model
- Kies categorie achteraf
o Create – icoontje met geel mapje (linksboven)

Reference planes en dimensies plaatsen

- Create – reference plane – maak ze
- Zet ‘is reference’ op juiste naam (front, back, left, right, top, center elevation)
 Bij andere ref planes → not a reference
- Geef elke reference plane een naam
- Annotate – align – maak dimensies tussen reference planes
o !! niet op reference level klikken !!

Family laten bewegen vanuit midden

- Maak dimensie – selecteer 3 reference planes (middenste zal middenlijn vormen)
- Klik op EQ
- Maak nog een dimensie – selecteer 2 buitenste ref planes + geef naam vb “breedte”

Vorm maken in family

- Create – kies vorm – teken in reference level
o Extrusion
o Blend
o Revolve
o Sweep
o Swept blend
o Void forms (om vormen uit te snijden) → altijd ‘Cut with Voids When Loaded’
aanvinken
- Maak alle slotjes vast
o Als er geen slotjes komen ben je verbonden met ref level ipv reference plane
 Gebruik align tool + aligneer met ref plane
- Ga in front staan + maak ref plane van hoogte vast
o !! kan je ook doen met ‘extrusion end’ in properties

Reference planes

- Geef naam
- ‘isReference’ invullen
o Not a Reference = snapt niet automatisch + GEEN shape handles (pijltjes)
o Strong Reference = snapt naar andere geometrie + WEL shape handles
o Weak Reference = snapt niet automatisch + WEL shape handles
o Left, Center (Left/Right), Right,… = gedragen zich als Strong Reference
- ‘defines origine’ invullen = insertiepunt = bepaalt het invoegpunt van de family als je hem
inlaadt

,!! Shape handles = verschijnen als er een Instance parameter aan ref plane gekoppeld is !!

Family naam geven om op te slaan → zie document naamgeving

- Initialen = FV
- BB-SFB codering =
- Revit category = GM van generic model
- Plaatsing = LB
- Omschrijving =



PARAMETRISCHE DIMENSIES

Parameter geven aan dimensies

- Selecteer dimensie
- Bovenaan komt ‘label’ – maak nieuwe (rechts ervan)
- Kies family parameter of shared parameter
- Kies naam
o !! GEEN hoofdletters of spaties (altijd underscores) !!
- Kies type of instance
o Type = verandert bij elk type
o Instance = verandert enkel bij dat element
- Kies discipline
- Kies type of parameter
- Kies group parameter under
o Waaronder parameter gesorteerd wordt bij properties

,COMPLEXE VORMEN MAKEN (complexe tafel)




BLEND = Complexe vorm met schuine zijkanten maken – TAFELBLAD

- Teken de juiste reference planes + geef duidelijke namen
o Maak in Front: de ref planes die de boven en onderkant zijn
o Maak in Reference Level: de ref planes die de bovenste vorm en de onderste
vorm zijn
- Geef ref planes ook dimensies en parameters
- Ga in Reference Level
- Create – forms - blend maken
o Teken ALTIJD eerst de onderste vorm
o Voor je tekent – kies Set Work Plane – kies op Name – kies de ref plane die de
onderkant is
o Teken onderste vorm + sluit alle slotjes
o Kies ‘Edit Top’ (bovenaan)
o Je kan de workplane veranderen naar de bovenste ref plane (maar hoeft niet)
o Teken bovenste vorm + sluit alle slotjes
- Groen vinkje
- Ga in Front + maak bovenkant vast aan bovenste ref plane



SWEEP = Complexe vorm met zelfde doorsnede maken – POTEN

- Teken reference planes (idg ga in Reference Level)
o Maak ref planes waarin je de vorm gaat tekenen (voor de omtrek + voor de
doorsnede)
o Maak ref planes voor dikte van poot
o Maak ref planes voor breedte van poten
o Maak ref planes voor omtrek van de poot
- Geef ook dimensies en parameters
- Teken omtrek (idg ga in Left)
o Create – sweep
o Voor je tekent – kies Set Work Plane – kies op naam – kies ref plane voor de
omtrek
o Selecteer Sketch Path + teken een U-vorm (of andere omtrek) tegen de
buitenkant
o Klik op het einde van de lijn → dan komt er een rood bolletje
o Klik op groene vinkje

, - Teken doorsnede of profiel
o Ga in juiste view staan (bij het rode bolletje)
o Klik op edit profile
o Teken de vorm
- Klik 2 keer op vinkje



!! als je meerdere dezelfde poten hebt, mag je NIET kopiëren !!
