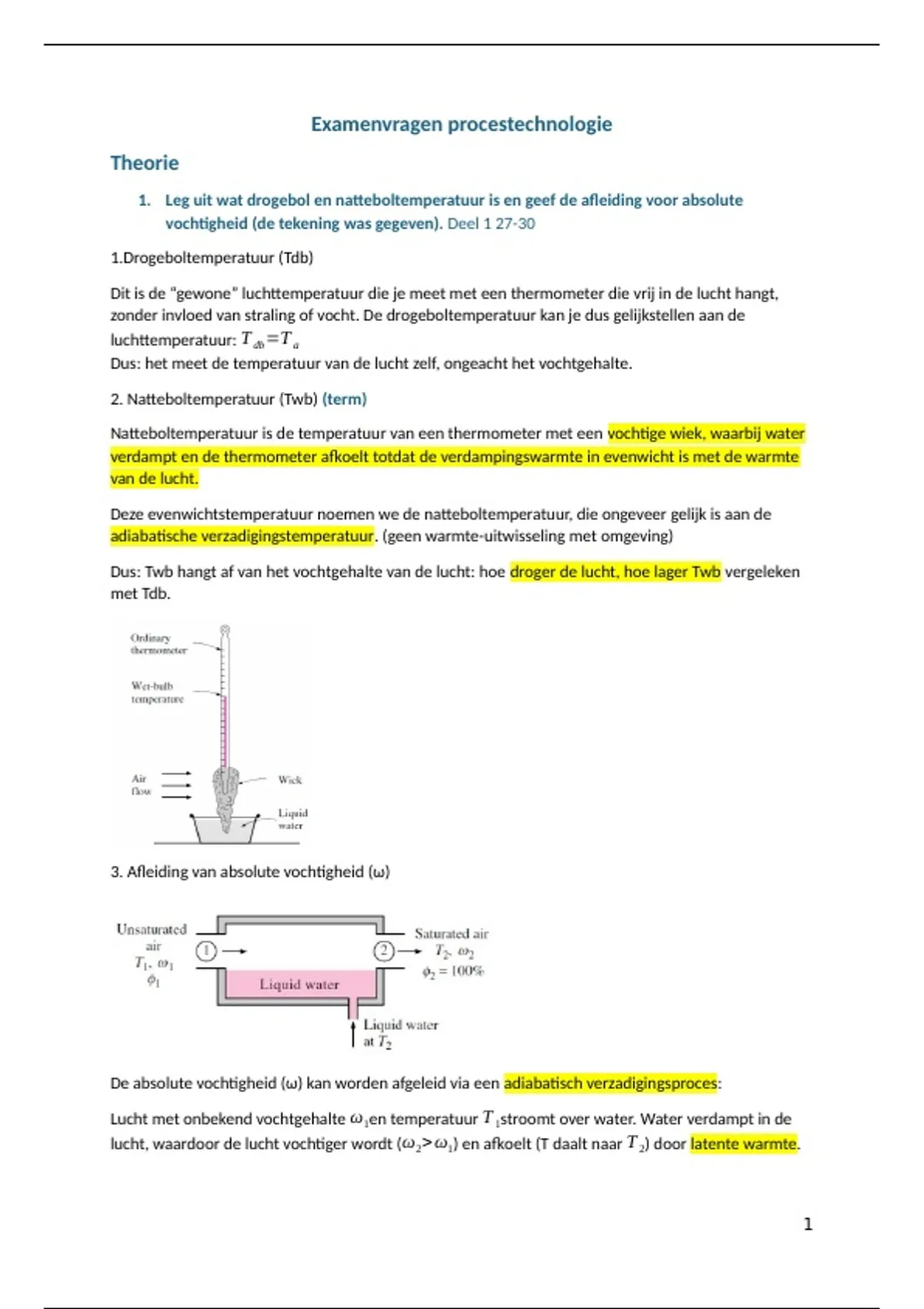

Examenvragen procestechnologie
Theorie
1. Leg uit wat drogebol en natteboltemperatuur is en geef de afleiding voor absolute
vochtigheid (de tekening was gegeven). Deel 1 27-30
1.Drogeboltemperatuur (Tdb)
Dit is de “gewone” luchttemperatuur die je meet met een thermometer die vrij in de lucht hangt,
zonder invloed van straling of vocht. De drogeboltemperatuur kan je dus gelijkstellen aan de
luchttemperatuur: T db =T a
Dus: het meet de temperatuur van de lucht zelf, ongeacht het vochtgehalte.
2. Natteboltemperatuur (Twb) (term)
Natteboltemperatuur is de temperatuur van een thermometer met een vochtige wiek, waarbij water
verdampt en de thermometer afkoelt totdat de verdampingswarmte in evenwicht is met de warmte
van de lucht.
Deze evenwichtstemperatuur noemen we de natteboltemperatuur, die ongeveer gelijk is aan de
adiabatische verzadigingstemperatuur. (geen warmte-uitwisseling met omgeving)
Dus: Twb hangt af van het vochtgehalte van de lucht: hoe droger de lucht, hoe lager Twb vergeleken
met Tdb.
3. Afleiding van absolute vochtigheid (ω)
De absolute vochtigheid (ω) kan worden afgeleid via een adiabatisch verzadigingsproces:
Lucht met onbekend vochtgehalte ω 1en temperatuur T 1stroomt over water. Water verdampt in de
lucht, waardoor de lucht vochtiger wordt (ω 2> ω1) en afkoelt (T daalt naar T 2) door latente warmte.
1
,Als het kanaal lang genoeg is, verlaat de lucht het kanaal als verzadigde lucht bij temperatuur T 2. Dit
is de adiabatische verzadigingstemperatuur.
De massa- en energiebalansen voor dit stationair stromingssysteem zijn dan:
2. Wat is evaporatieve koeling? Duid het ook aan op de grafiek. (lege omega-T grafiek
gegeven)
Evaporatieve koeling is een proces waarbij warmte uit de lucht wordt onttrokken doordat water
verdampt. De verdamping vereist latente verdampingswarmte, die wordt gehaald uit de lucht en het
water zelf. Hierdoor daalt de temperatuur van beide.
2
, Fysisch principe
Verdamping = afkoeling: Wanneer water overgaat van vloeistof naar damp, onttrekt het
warmte aan de omgeving.
Droge lucht + waternevel → koelere, vochtige lucht.
Psychrometrisch diagram
Het proces verloopt langs een lijn van constante natteboltemperatuur
(Twb).
Omdat deze lijn bijna samenvalt met de lijn van constante enthalpie (h),
wordt aangenomen dat h ≅ constant.
Dit komt overeen met een adiabatisch verzadigingsproces, waarbij er geen
warmte-uitwisseling is met de omgeving.
Procesverloop
1. Toestand 1: Warme, droge lucht komt binnen.
2. Waterverneveling: Vloeibaar water wordt toegevoegd aan de luchtstroom.
3. Verdamping: Een deel van het water verdampt, neemt warmte op uit de
lucht.
4. Toestand 2: De lucht is koeler en vochtiger.
5. Toestand 2’: Theoretisch minimumtemperatuur die bereikt kan worden (bij volledige
verzadiging).
3. 2 foto's van pompen (centrifugaalpomp en axiale zuigerpomp): geef classificatie en
bespreek de verschillen tussen de 2 pompen. Deel 2 53-56, 71-72
Classificatie:
Centrifugaalpomp
Type: Kinetische pomp geef kinetische E aan vloeistof
Werkingsprincipe: Energieoverdracht door een roterende rotor
(impeller) die vloeistof radiaal weg slingert door centrifugale kracht.
3
