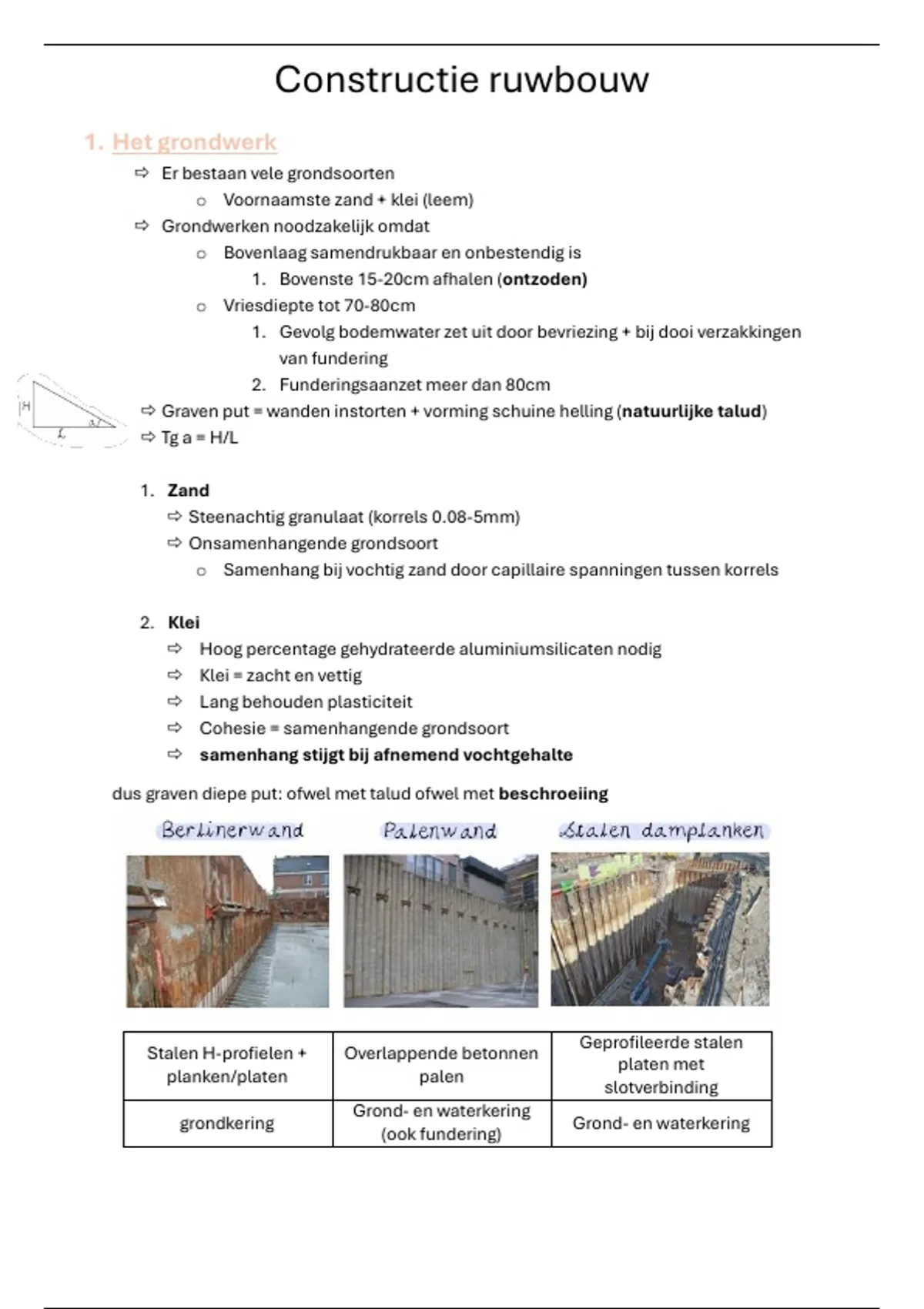

Constructie ruwbouw
1. Het grondwerk
Er bestaan vele grondsoorten
o Voornaamste zand + klei (leem)
Grondwerken noodzakelijk omdat
o Bovenlaag samendrukbaar en onbestendig is
1. Bovenste 15-20cm afhalen (ontzoden)
o Vriesdiepte tot 70-80cm
1. Gevolg bodemwater zet uit door bevriezing + bij dooi verzakkingen
van fundering
2. Funderingsaanzet meer dan 80cm
Graven put = wanden instorten + vorming schuine helling (natuurlijke talud)
Tg a = H/L
1. Zand
Steenachtig granulaat (korrels 0.08-5mm)
Onsamenhangende grondsoort
o Samenhang bij vochtig zand door capillaire spanningen tussen korrels
2. Klei
Hoog percentage gehydrateerde aluminiumsilicaten nodig
Klei = zacht en vettig
Lang behouden plasticiteit
Cohesie = samenhangende grondsoort
samenhang stijgt bij afnemend vochtgehalte
dus graven diepe put: ofwel met talud ofwel met beschroeiing
Geprofileerde stalen
Stalen H-profielen + Overlappende betonnen
platen met
planken/platen palen
slotverbinding
Grond- en waterkering
grondkering Grond- en waterkering
(ook fundering)
, 3. Water
Grondwaterdruk verminderen door grondwaterspiegel (freatisch oppervlak)
te verlagen via bemaling
Een lek = kans op instorten talud door overstroming
Geconcentreerde waterstromingen (wellen)
bemalen Draineren
Verlagen grondwaterspiegel Afvoeren regenwater
Met pompen Natuurlijke vloei
Tijdelijk Permanent
Veiligheidsvoorzieningen
1. Niets stapelen naast put (min 0,5m ervan)
2. Put betreden met ladder
3. Brugjes voorzien bij brede putten
4. Buizen (leidingen, kabels,…) ondersteunen bij grote
overspanningen
Grondonderzoek
Graven van put
o Beeld vormen van aard + verschillende lagen
o Nabijheid van grondwater = methode onmogelijk
Soorten sonderingen
1. Sonderen met sondeerstaaf
o 1,5-4m lange staaf met handvat
o Staaf in grond gedrukt en weerstand geeft idee van de vastheid grond
1. Nadelen: primitieve methode, weinig betrouwbaar
2. Oppervlakte sondering
o Penetrometer
o Stempel 10cm in grond geperst en zakking stempel geregistreerd word
3. Diepsondering
o Draagvermogen grond bepalen tot 30m diep
o Samen in grond gedrukt waarbij som gemeten wordt van uitoefende druk
op kegel (conusweerstand) en wrijvingsweerstand van grond tegen
mantelbuis (mantelwrijving)
, 4. Slagsondering
o OCW = opleidingscentrum wegenbouw
o BRRC= Belgian road research Centre
5. Grondboring
o Diepte van 5m bereiken
o Grondmonsters genomen
1. Geroerde monsters
2. Ernstig onderzoek = ongeroerde monsters nodig (via steekapparaat
over 40cm)
Grondverzet
Grondverzetregeling
o Bepalen juiste beheer uitgegraven bodem op ontgravingslocatie
Bodemverontreiniging voorkomen
o Vermijden uitgraving op verontreinigde locaties
o Volg regels voor bodemhergebruik zoals in lokale wetgeving (vlarebo)
Belangrijke bepaling van grondverzetregeling
o Bodemonderzoek verplicht
o Verslag vereist bij meer dan 250m
o Traceerbaarheidsprocedure zorgt vr verband tussen uitgraving en gebruik
2. Funderingen
Een fundering is een deel van een bouwwerk met een dragende functie waarop een
constructie geplaatst wordt. Dit deel is later niet meer zichtbaar. Het gewicht van de
constructie wordt door de fundering overgebracht op de onderliggende, vaste grond.
Rol van fundering
Overbrengen belasting naar draagkrachtige grondlagen
Draagvermogen van grond > op te vangen belasting
o Belastingen (EG, windbelasting, gebruiksbelasting)
𝑔𝑟𝑒𝑛𝑠𝑑𝑟𝑎𝑎𝑔𝑣𝑒𝑟𝑚𝑜𝑔𝑒𝑛
o Toelaatbaar draagvermogen = 𝑣𝑒𝑖𝑙𝑖𝑔ℎ𝑒𝑖𝑑𝑠𝑓𝑎𝑐𝑡𝑜𝑟 (2 𝑡𝑜𝑡 3)
Fundering belet niet dat gebouw zich zet, ze zorgt voor gelijkmatigheid zodat er
geen scheuren ontstaan
Problemen funderingen
Onvoldoende draagkrachtige ondergrond
Differentiële zettingen
maximale zetting
o soepel constructies: 3cm per 10m
o stijve constructies: 1cm per 10m
, soorten funderingen
1. diepe fundering
soorten
Funderingsputten (zinkputten/ Funderingspalen
fundering op ringen)
1. Funderingsputten
a. Funderingsringen/zinkputten
1. Put wordt gegraven met beschoeiing betonring
2. Hoogste bouwring 1 - 1.5m
3. Op elkaar gestapeld
4. Diepte bereikt = opstorten met mager beton
5. Betonring = ‘verloren’ bekisting
6. Uitvoering geprefabriceerde ringen
• Ringen gewapend beton zakken in boden doorgrond
weggraven
• Ringen hebben speciaal geprofileerd randprofiel
(eenvoudige stapeling)
• Opvullen met mager beton (meestal ongewapend)
7. Nadeel
• Problemen bij afzinken door slappe grondlagen
b. Beschoeiingsputten
1. Put gegraven met beschoeiing stalen buis
2. Vaste grond bereikt = betonneren in fasen terwijl buis ingetrokken
wordt
3. Goedkoper dan zinkputten
4. Buis wordt gerecupereerd
