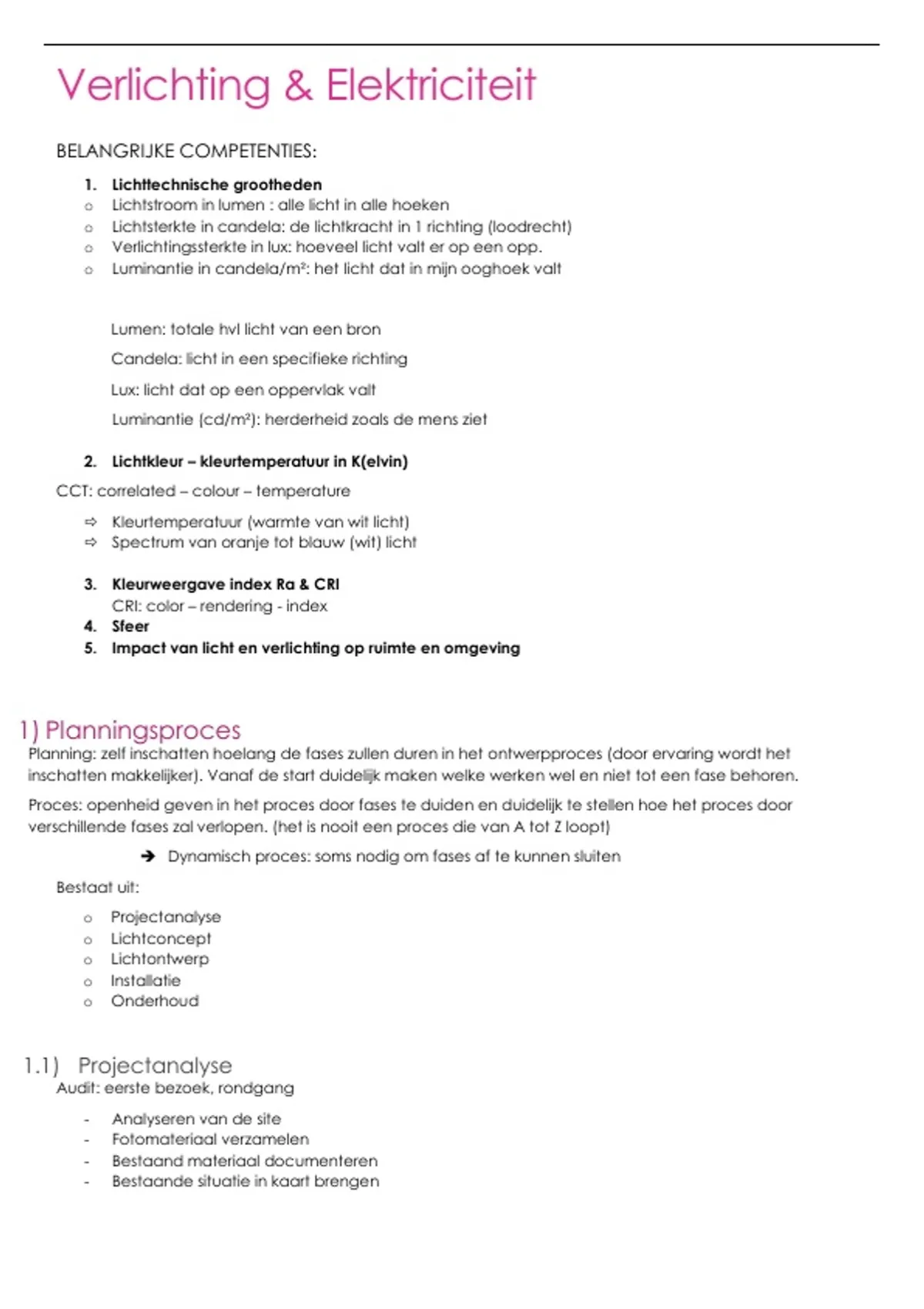

Verlichting & Elektriciteit
BELANGRIJKE COMPETENTIES:
1. Lichttechnische grootheden
o Lichtstroom in lumen : alle licht in alle hoeken
o Lichtsterkte in candela: de lichtkracht in 1 richting (loodrecht)
o Verlichtingssterkte in lux: hoeveel licht valt er op een opp.
o Luminantie in candela/m²: het licht dat in mijn ooghoek valt
Lumen: totale hvl licht van een bron
Candela: licht in een specifieke richting
Lux: licht dat op een oppervlak valt
Luminantie (cd/m²): herderheid zoals de mens ziet
2. Lichtkleur – kleurtemperatuur in K(elvin)
CCT: correlated – colour – temperature
Kleurtemperatuur (warmte van wit licht)
Spectrum van oranje tot blauw (wit) licht
3. Kleurweergave index Ra & CRI
CRI: color – rendering - index
4. Sfeer
5. Impact van licht en verlichting op ruimte en omgeving
1) Planningsproces
Planning: zelf inschatten hoelang de fases zullen duren in het ontwerpproces (door ervaring wordt het
inschatten makkelijker). Vanaf de start duidelijk maken welke werken wel en niet tot een fase behoren.
Proces: openheid geven in het proces door fases te duiden en duidelijk te stellen hoe het proces door
verschillende fases zal verlopen. (het is nooit een proces die van A tot Z loopt)
➔ Dynamisch proces: soms nodig om fases af te kunnen sluiten
Bestaat uit:
o Projectanalyse
o Lichtconcept
o Lichtontwerp
o Installatie
o Onderhoud
1.1) Projectanalyse
Audit: eerste bezoek, rondgang
- Analyseren van de site
- Fotomateriaal verzamelen
- Bestaand materiaal documenteren
- Bestaande situatie in kaart brengen
, Opstartvergadering: eerste vergadering met klant, team
- Programma van eisen bekomen
- Verschillende taken van de verlichting achterhalen
o Algemeen licht: ruimte leesbaar maken
o Specifieke taak: voldoende licht voor een bepaalde activiteit te kunnen uitvoeren
o Accent: een object naar voren brengen in een ruimte adhv een accent verlichting
o Decoratie: nt over de sfeer, puur over de esthetiek vh armatuur
o Oriëntatie/ veiligheid: licht die ons helpt oriënteren in een ruimte zodat je veilig door de
ruimte kan bewegen (bv: bij een trap)
o Sfeerverlichting: verlichting die de sfeer bepaalt in een ruimte
o Architecturaal: gericht op bepaalde elementen in de architectuur naar voren tebrengen/
zichtbaar maken/ aandacht trekken
Kwantitatieve/ kwalitatieve benadering
o Kwantitatief: hvl licht er minimum nodig is in een kantoorgebouw voor gericht te kunnen
werken
o Kwalitatief: uitgaat vd sfeer
Indeling vd ruimtes, welke materialen, welke kleuren, hoe beïnvloedt daglicht de ruimtes, zijn er
psychologische behoeftes van toepassing
Is er architectuur waarmee rekening moet worden gehouden
o Concept
o Elementen
1.2) Lichtconcept
Volgt uit je analyse
Eerste algemene opvatting vh ontwerp: hoe vertalen we alle info uit de project analyse naar de eerste
aanzet?
Welke types verlichtingen (spotjes, led,…), hoeveelheid licht, hvl licht moer er zijn
Welke behoeftes en welke benadering in g licht zie je voldoen
Visie tonen aan klanten: Eerste schetsen, moodboards, conceptbundel
NIET: de fase waarin er gesproken wordt over specifieke armaturen of indelingen in de ruimte =>
puur CONCEPTUEEL
1.3) Lichtontwerp
Klant geeft een go
Moment dat het concept concreet wordt gemaakt
HOE?
o Keuze vd armaturen (type, CCT, CRI)
o Opmaak vh lichtplan, renvooi (oplijsting in excel) en eventueel bestek (technische beschrijvingen
waar het armatuur moet voldoen, hoe plaatsen,…)
o Beslissingen rond type van installatie = principedetails
o Vasleggen van specifieke lichtsterktes (berekeningen, software)
o Proefopstellingen, mock-ups, samples testen
o Verzamelen technische fiches en installatiedocumenten
o budgettering
