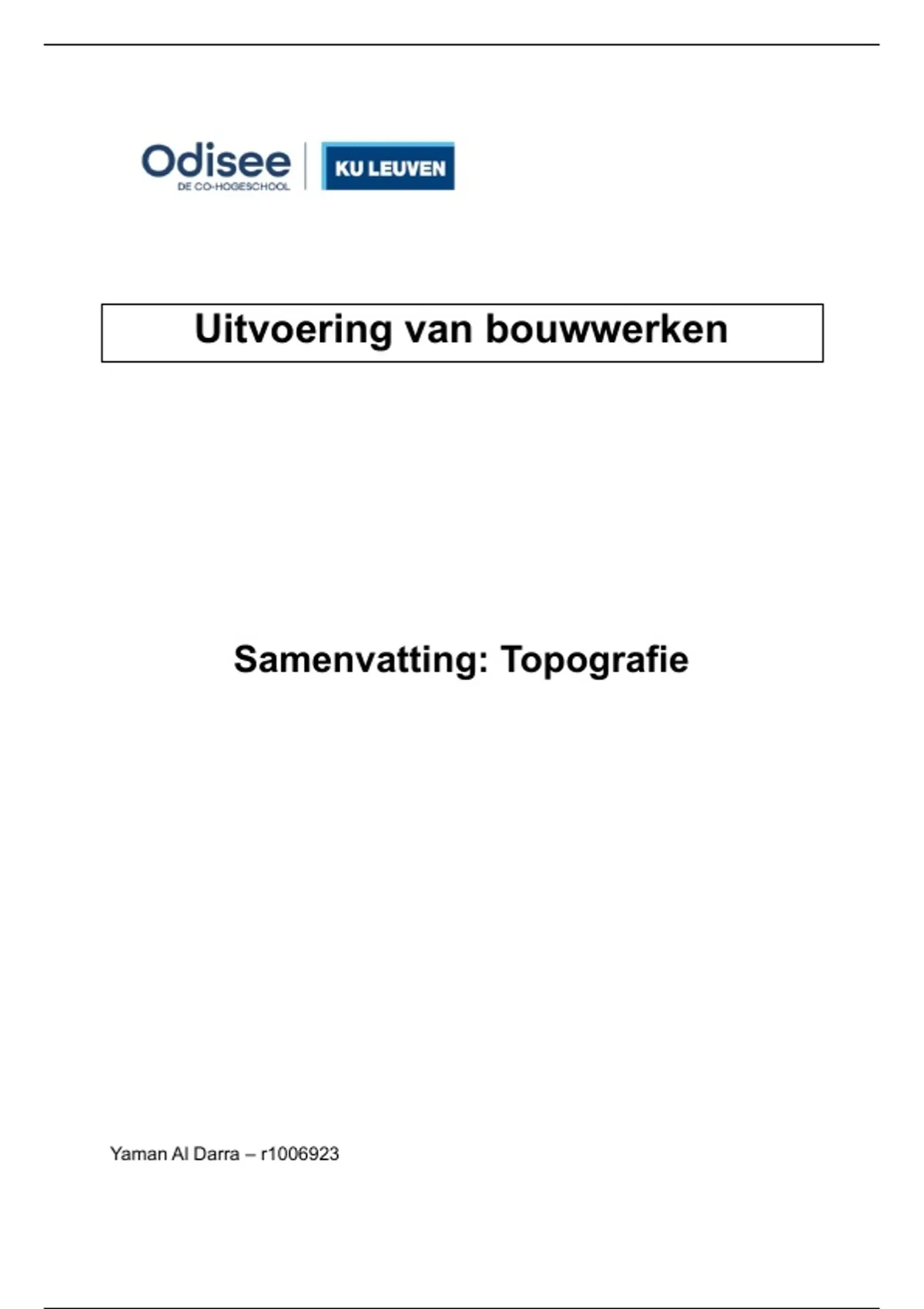

Uitvoering van bouwwerken
Samenvatting: Topografie
Yaman Al Darra – r1006923
, Yaman Al Darra – r1006923
Samenvatting: Topografie
Inhoudsopgave
H0: FORMULES VOOR DE TOPOGRAFIE .............................................................................. 3
H1: INLEIDING .................................................................................................................. 4
H2: LANDMEETKUNDIGE TOEPASSINGEN EN HULPMIDDELEN ........................................... 9
H3: ONDERDELEN VAN TOPOGRAFISCHE TOESTELLEN .................................................... 12
H4: TOPOGRAFISCHE METINGEN .................................................................................... 16
H5: GNSS ........................................................................................................................ 30
Referenties:
- Groen = moet niet gekend voor het examen
2/35
, Yaman Al Darra – r1006923
Samenvatting: Topografie
H0: FORMULES VOOR DE TOPOGRAFIE
3/35
, Yaman Al Darra – r1006923
Samenvatting: Topografie
H1: INLEIDING
1. Begrippen Topografie en Geodesie
1.1. Topografie en geodesie
- 3 belangrijke fasen
o Meten
o Rekenen
o Tekenen
• ➔ Opmeten vs. Omgekeerd stappen = uitzetten
- Verschil Geodesie en Topografie
o Geodesie: bij metingen van afstanden → rekening houden met het feit dat aarde
rond is. Bolvormige straal = 6367km ➔ benaderen als ellipsoïde.
o Topografie: eenvoudige toepassingen van kleine oppervlakte zonder rekening te
houden met de bolvormige grond.
1.2. Geodesie
1.2.1. Vergelijkingsvlak of geoïde
- Hoogtelijnen op topografische kaart worden bepaald tegenover de Geoïde: = oppervlak
dat in alle punten loodrecht staat op richting van zwaartekracht en als hoogte
gemiddelde zeeniveau heeft. → kan beschouwd worden als omwentelingsellipsoïde
lichtjes afgeplat aan polen.
- Voor België: TAW-peil = Tweede Algemene Waterpassing.
1.2.2. Keuze van het projectiesysteem
- Projectie methode:
o Orthogonale projectie
• Vlak rakend in punt C
• Punt P loodrecht op het vlak projecteren
o Centrale projectie
• Vlak rakend in punt C
• Punt P vanuit centrum van vergelijkingsvlak op vlak projecteren
o Stereografische projectievlak
• Vlak rakend in punt C
• Punt P projecteren op vlak vanuit één van polen van aarde
➔ Men kan elk van deze projecties het punt C kiezen:
• C is een aardpool: normale projectie
• C is een punt van evenaar: transversale projectie
• C is een ander punt: scheve projectie
- Projectie vlakken:
o Cilindervormige projectievlak
o Kegelvormige projectievlak
• Voor België (lambert assenstelsel)
