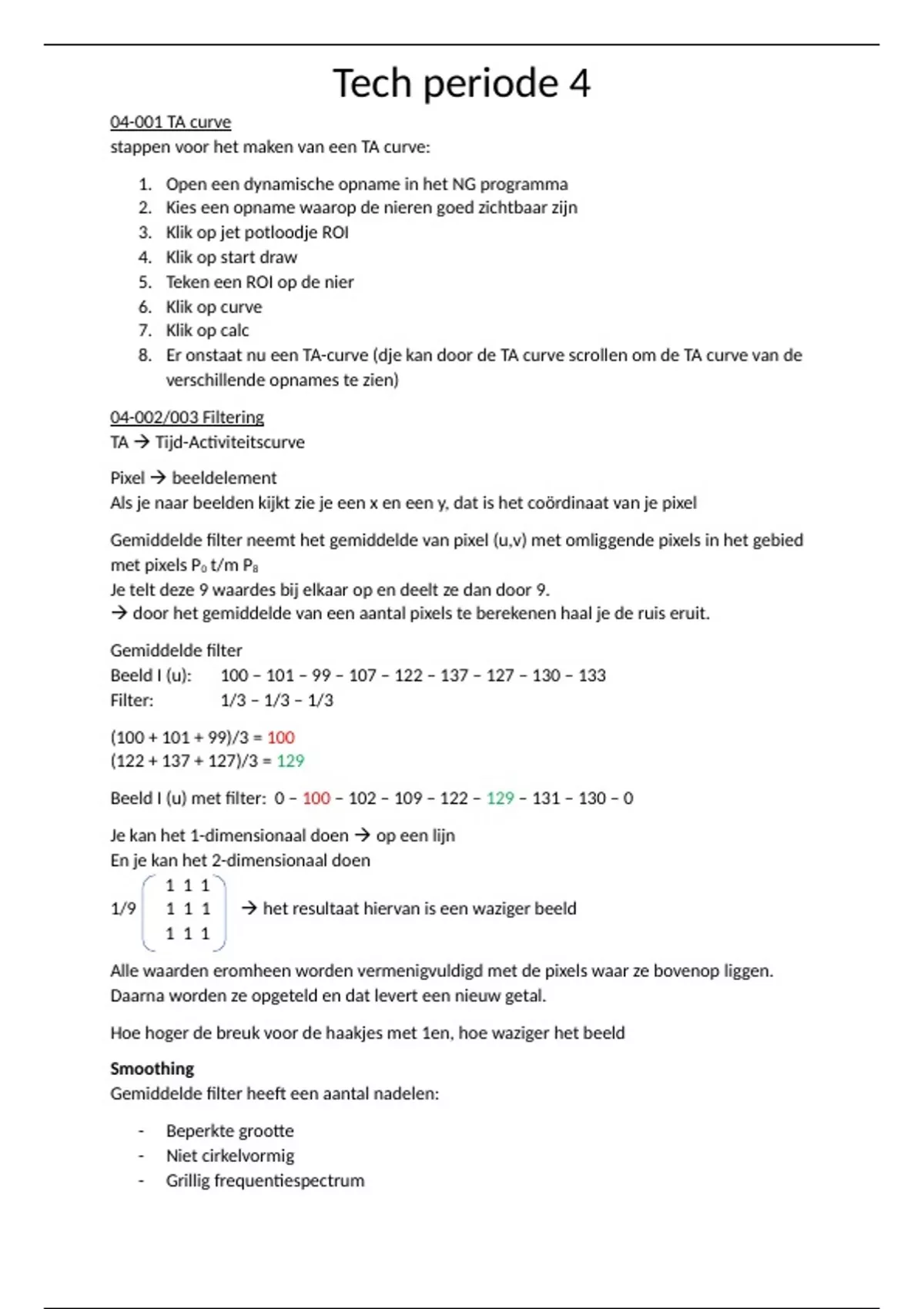

Tech periode 4
04-001 TA curve
stappen voor het maken van een TA curve:
1. Open een dynamische opname in het NG programma
2. Kies een opname waarop de nieren goed zichtbaar zijn
3. Klik op jet potloodje ROI
4. Klik op start draw
5. Teken een ROI op de nier
6. Klik op curve
7. Klik op calc
8. Er onstaat nu een TA-curve (dje kan door de TA curve scrollen om de TA curve van de
verschillende opnames te zien)
04-002/003 Filtering
TA Tijd-Activiteitscurve
Pixel beeldelement
Als je naar beelden kijkt zie je een x en een y, dat is het coördinaat van je pixel
Gemiddelde filter neemt het gemiddelde van pixel (u,v) met omliggende pixels in het gebied
met pixels P0 t/m P8
Je telt deze 9 waardes bij elkaar op en deelt ze dan door 9.
door het gemiddelde van een aantal pixels te berekenen haal je de ruis eruit.
Gemiddelde filter
Beeld I (u): 100 – 101 – 99 – 107 – 122 – 137 – 127 – 130 – 133
Filter: 1/3 – 1/3 – 1/3
(100 + 101 + 99)/3 = 100
(122 + 137 + 127)/3 = 129
Beeld I (u) met filter: 0 – 100 – 102 – 109 – 122 – 129 – 131 – 130 – 0
Je kan het 1-dimensionaal doen op een lijn
En je kan het 2-dimensionaal doen
1 1 1
1/9 1 1 1 het resultaat hiervan is een waziger beeld
1 1 1
Alle waarden eromheen worden vermenigvuldigd met de pixels waar ze bovenop liggen.
Daarna worden ze opgeteld en dat levert een nieuw getal.
Hoe hoger de breuk voor de haakjes met 1en, hoe waziger het beeld
Smoothing
Gemiddelde filter heeft een aantal nadelen:
- Beperkte grootte
- Niet cirkelvormig
- Grillig frequentiespectrum
, Tech periode 4
Goed alternatief:
- Gaussische functie
- Elke grootte: (sigma)
- Cirkelvormig
Manier om het beeld te filteren, waziger te maken sigma
Je haalt het ruis weg (het spikkelige) en andere informatie blijft over.
Het voordeel van filteren en waziger maken dan haal je het ruis weg.
Kan een filter een beeld scherper maken?
Ja, dat kan door een trucje
origineel – c x gesmooth = scherper
C betekent eigenlijk hoeveel % je eraf wil halen.
dit wordt een unsharp mask genoemd
Een filter filtert de frequentie dit gebeurt met name met de NG
Frequentiespectrum MTF
04-004 doorlichting bouw en werking
7.7 digitale doorlichting
Na 1950 kwam er een röntgenbeeldversterker maakt het mogelijk een bewegend beeld
van een object te presenteren met een veel hogere luminantie.
De introductie van de beeldversterker zorgde zodoende voor:
Aanzienlijk hogere luminantie, waardoor de noodzaak tot donkeradaptatie verviel
Een scherper beeld omdat de kegelvormige receptoren beter in staat zijn scherpte te
zien
Een verbetering van het contrast op het secundaire scherm in vergelijking met het
klassieke doorlichtscherm door de versterkende werking van de beeldversterker
Aanzienlijke verlaging van het exposietempo, waardoor de patiëntendosis fors
daalde.
Analoge doorlichting heeft met het creëren van het beeld te maken
Digitale doorlichting heeft te maken met hoe het beeld wordt verwerkt.
04-004/005 C-boog/doorlicht
C-boog je kan live kijken terwijl een interventie plaatsvindt.
Onderdelen C-boog:
- Footswitch
zo kan je met je voeten een foto maken of een doorlichtingsopnamen.
Je hebt een beeldversterker, daar komen elektronen uit, de elektronen gaan door de
focusseringsbuis waarmee je kan inzoomen om een meer of minder vergroot beeld kan
verwekken.
