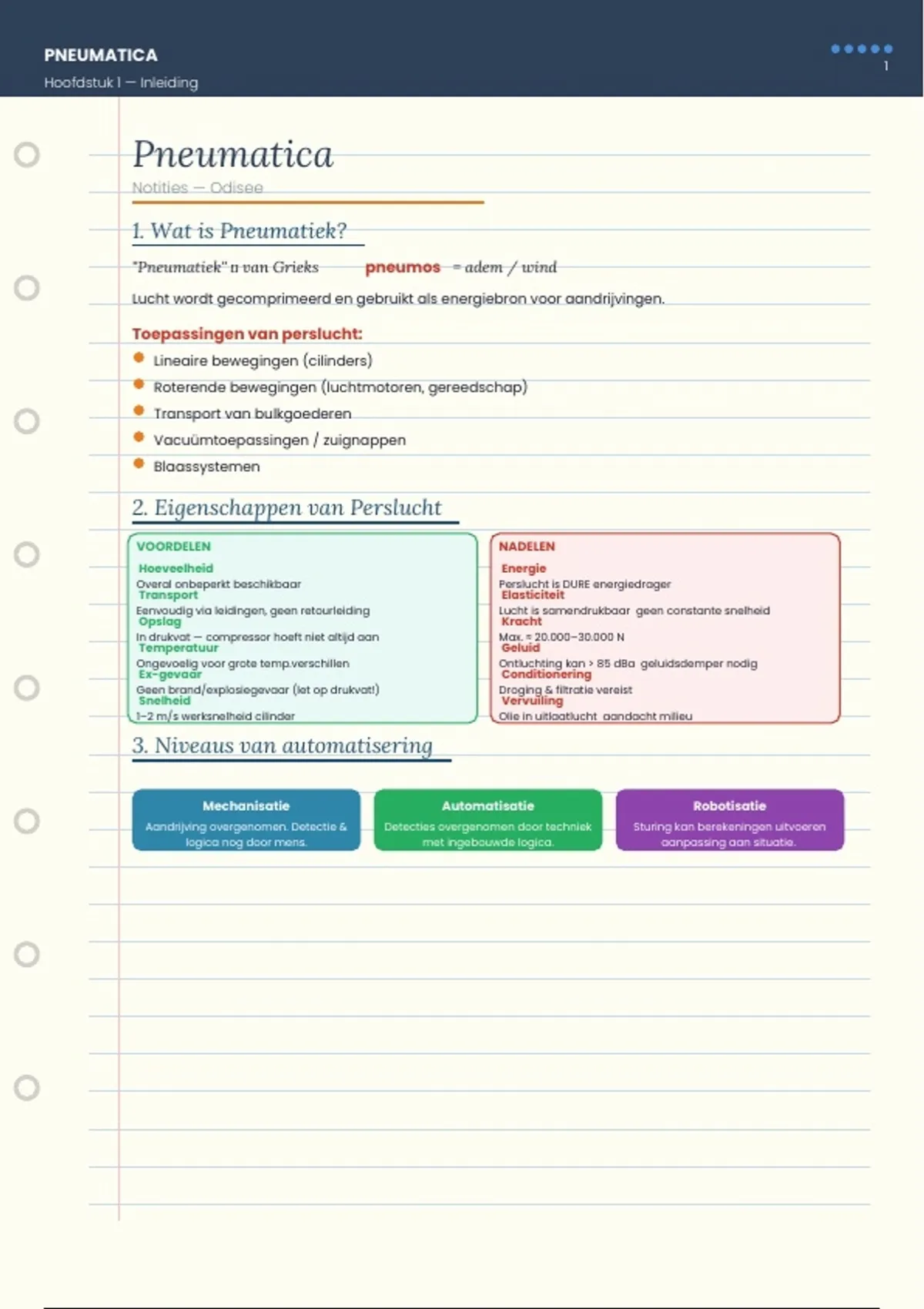

PNEUMATICA
1
Hoofdstuk 1 — Inleiding
Pneumatica
Notities — Odisee
1. Wat is Pneumatiek?
"Pneumatiek" van Grieks pneumos = adem / wind
Lucht wordt gecomprimeerd en gebruikt als energiebron voor aandrijvingen.
Toepassingen van perslucht:
Lineaire bewegingen (cilinders)
Roterende bewegingen (luchtmotoren, gereedschap)
Transport van bulkgoederen
Vacuümtoepassingen / zuignappen
Blaassystemen
2. Eigenschappen van Perslucht
VOORDELEN NADELEN
Hoeveelheid Energie
Overal onbeperkt beschikbaar Perslucht is DURE energiedrager
Transport Elasticiteit
Eenvoudig via leidingen, geen retourleiding Lucht is samendrukbaar geen constante snelheid
Opslag Kracht
In drukvat — compressor hoeft niet altijd aan Max. ≈ 20.000–30.000 N
Temperatuur Geluid
Ongevoelig voor grote temp.verschillen Ontluchting kan > 85 dBa geluidsdemper nodig
Ex-gevaar Conditionering
Geen brand/explosiegevaar (let op drukvat!) Droging & filtratie vereist
Snelheid Vervuiling
1–2 m/s werksnelheid cilinder Olie in uitlaatlucht aandacht milieu
3. Niveaus van automatisering
Mechanisatie Automatisatie Robotisatie
Aandrijving overgenomen. Detectie & Detecties overgenomen door techniek Sturing kan berekeningen uitvoeren
logica nog door mens. met ingebouwde logica. aanpassing aan situatie.
, PNEUMATICA
2
Hoofdstuk 2 — Productie & Conditionering van Perslucht
2.1 Fysische Eigenschappen
Absolute vs. Relatieve Druk:
Manometers meten de relatieve (effectieve) druk!
FORMULE
p_relatief = p_absoluut - p_atmosfeer
Wet van de Ideale Gassen:
Algemeen: p · V / T = n · Ri = cte
Gay-Lussac (V=cte): Boyle-Mariotte (T=cte):
p/T = cte p·V = cte
p/T = p/T p·V = p·V
Vochtigheid van de lucht:
Warme lucht kan meer waterdamp bevatten dan koude lucht.
Relatieve vochtigheid = werkelijke / maximale hoeveelheid water ×
Let op! Na compressie:
100%
De maximale hoeveelheid water per m³ lucht is WEINIG afhankelijk van druk!
10 Nm³ 1 m³
Condensatieberekening — methode condensatie!
1. Bepaal hoeveel g/m³ in de aangezogen lucht zit (via dauwpuntkromme + RV%)
2. Bereken totale waterdamp aangezogen per tijdseenheid (g/m³ × debiet)
3. Na compressie: samengedrukt volume = oorspronkelijk / (druk in bar)
4. Maximale waterdamp bij nieuwe temperatuur = uit dauwpuntkromme
5. Condens = binnenkomende waterdamp - verlatenende waterdamp
Eenheden in de Pneumatiek:
Grootheid Eenheid Opmerking
Luchtdebiet Nm³/min N = Normaal (1 bar abs, 20°C)
Druk Pa = N/m² / bar 1 bar = 100.000 Pa
Temperatuur K of °C T[K] = T[°C] + 273
Kracht N (Newton)
