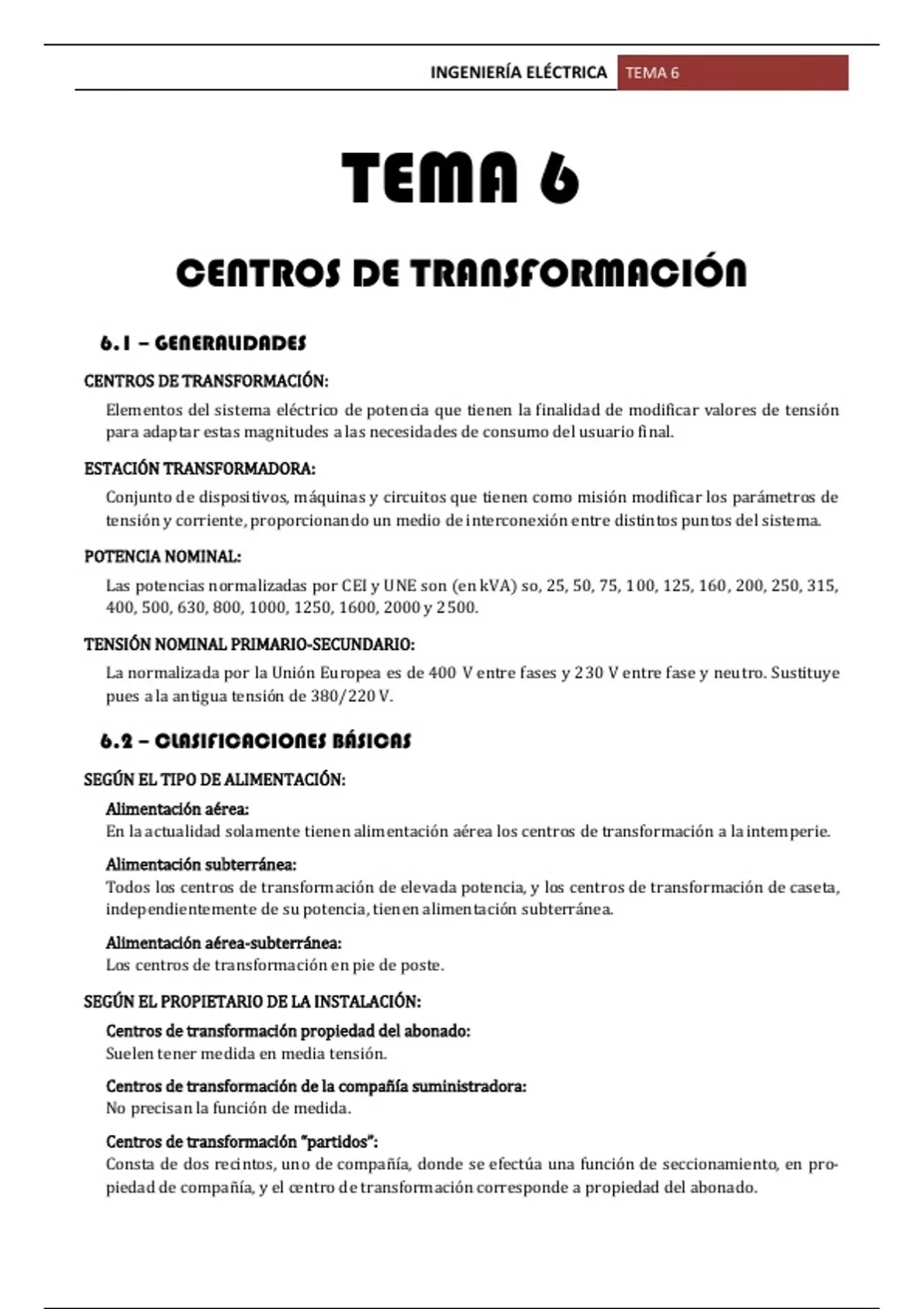

INGENIERÍA ELÉCTRICA TEMA 6




TEMA 6
CENTROS DE TRANSFORMACIÓN
6.1 – GENERALIDADES
CENTROS DE TRANSFORMACIÓN:
Elementos del sistema eléctrico de potencia que tienen la finalidad de modificar valores de tensión
para adaptar estas magnitudes a las necesidades de consumo del usuario final.

ESTACIÓN TRANSFORMADORA:
Conjunto de dispositivos, máquinas y circuitos que tienen como misión modificar los parámetros de
tensión y corriente, proporcionando un medio de interconexión entre distintos puntos del sistema.

POTENCIA NOMINAL:
Las potencias normalizadas por CEI y UNE son (en kVA) so, 25, 50, 75, 100, 125, 160, 200, 250, 315,
400, 500, 630, 800, 1000, 1250, 1600, 2000 y 2500.

TENSIÓN NOMINAL PRIMARIO-SECUNDARIO:
La normalizada por la Unión Europea es de 400 V entre fases y 230 V entre fase y neutro. Sustituye
pues a la antigua tensión de 380/220 V.

6.2 – CLASIFICACIONES BÁSICAS
SEGÚN EL TIPO DE ALIMENTACIÓN:
Alimentación aérea:
En la actualidad solamente tienen alimentación aérea los centros de transformación a la intemperie.
Alimentación subterránea:
Todos los centros de transformación de elevada potencia, y los centros de transformación de caseta,
independientemente de su potencia, tienen alimentación subterránea.
Alimentación aérea-subterránea:
Los centros de transformación en pie de poste.

SEGÚN EL PROPIETARIO DE LA INSTALACIÓN:
Centros de transformación propiedad del abonado:
Suelen tener medida en media tensión.
Centros de transformación de la compañía suministradora:
No precisan la función de medida.
Centros de transformación “partidos”:
Consta de dos recintos, uno de compañía, donde se efectúa una función de seccionamiento, en pro-
piedad de compañía, y el centro de transformación corresponde a propiedad del abonado.

, INGENIERÍA ELÉCTRICA TEMA 6

SEGÚN DÓNDE SE REALICE LA MEDIDA DE LA ENERGÍA:
Centros de transformación de medida en media tensión:
La medida se realiza en la acometida de media tensión del transformador. Se hace necesaria una cel-
da en media tensión de medida.
Centros de transformación de medida en baja tensión:
En algunas ocasiones las compañías de distribución permiten realizar la medida en baja tensión. De-
ben calcularse para su facturación las pérdidas en el centro de transformación. Todos los centros de
transformación de intemperie realizan la medida en baja tensión debido a las dificultades técnicas de
establecer un sistema de medida en una línea aérea.
Centros de transformación de compañía:
No precisan de función de medida, ya que no se efectúa una transacción de la energía, al no cambiar
ésta de propietarios.
SEGÚN SU POSICIÓN RELATIVA EN LA LÍNEA:
Centros de transformación de punta:
Situados al final de una red radial.
Centros de transformación de paso, bucle o anillo:
Situados en una red de alimentación en lazo cerrado: puede llegar la alimentación desde cualquiera.
SEGÚN EL TIPO CONSTRUCTIVO:
Centros de transformación de intemperie:
Suelen ser de bajas potencias hasta 160 kVA y se caracterizan porque se instalan en la parte superior
de un apoyo, guardando una altura mínima con respecto al terreno.
Centros de transformación de interior:
Estos se alojan, junto con toda su aparamenta asociada en el interior de una envolvente. Esta envol-
vente puede tratarse de un edificio prefabricado de hormigón, un edificio realizado de obra, o incluso
pueden estar alojados en un local destinado a tal efecto integrado en un edificio.
Los tipos de centros de transformación de interior son los siguientes:
- Centros de transformación en edificio de otros usos.
- Centros de transformación en caseta de obra civil.
- Centros de transformación en caseta prefabricada.
- Centros de transformación subterráneos.
Centros de transformación de poste:
Son centros de transformación de interior pero con aparamenta a la intemperie.

6.3 – ELEMENTOS DE UN CENTRO DE TRANSFORMACIÓN
TRANSFORMADOR:
Tipos constructivos de transformadores de distribución:
- Transformadores en baño de aceite mineral.
- Transformadores de aislamiento sólido a base de resinas llamados “transformadores secos”.
- Transformadores en baño de silicona líquida en lugar de aceite mineral.
