INGENIERÍA ELÉCTRICA TEMA 10

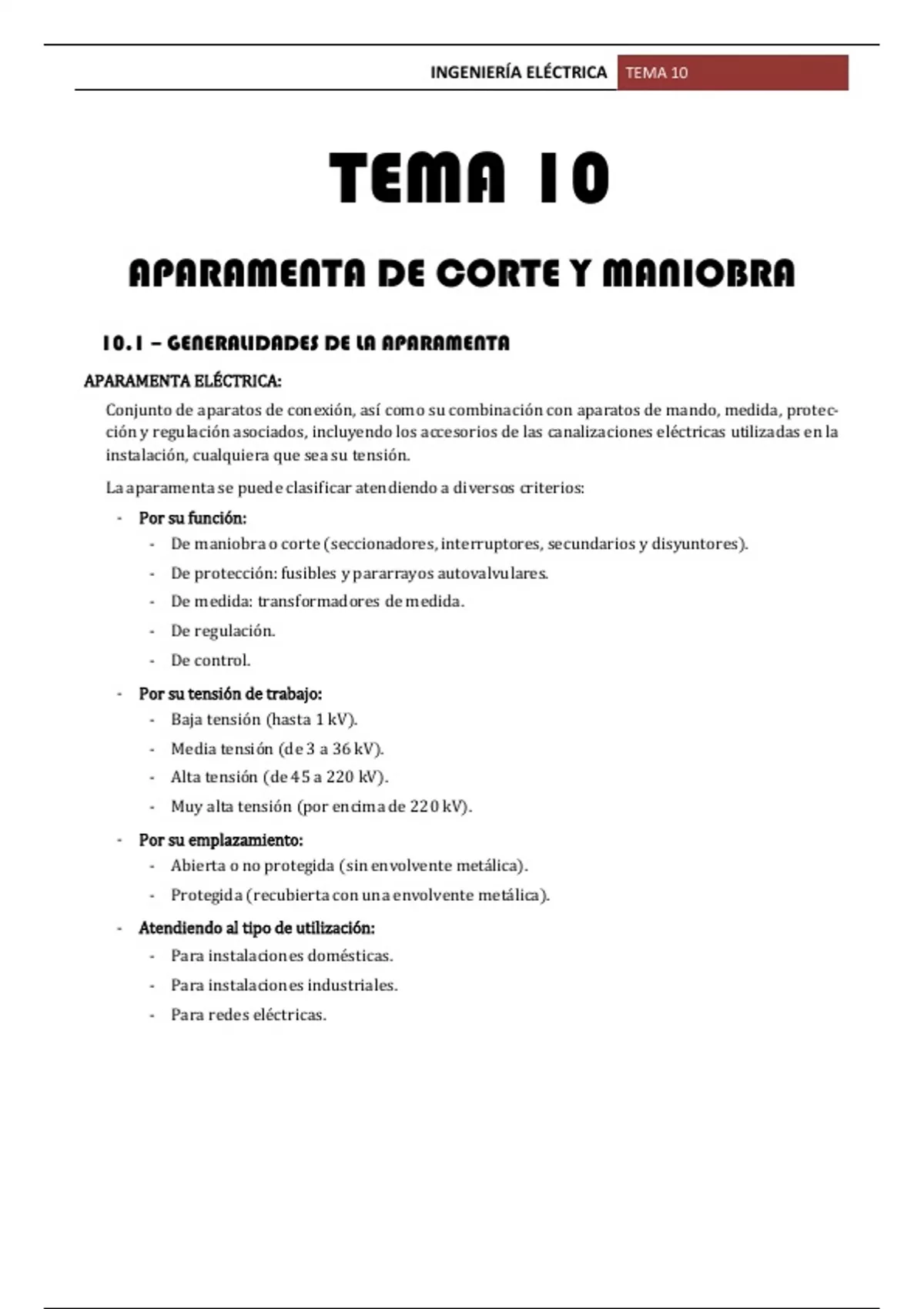

TEMA 10
APARAMENTA DE CORTE Y MANIOBRA
10.1 – GENERALIDADES DE LA APARAMENTA
APARAMENTA ELÉCTRICA:
Conjunto de aparatos de conexión, así como su combinación con aparatos de mando, medida, protec-
ción y regulación asociados, incluyendo los accesorios de las canalizaciones eléctricas utilizadas en la
instalación, cualquiera que sea su tensión.
La aparamenta se puede clasificar atendiendo a diversos criterios:
- Por su función:
- De maniobra o corte (seccionadores, interruptores, secundarios y disyuntores).
- De protección: fusibles y pararrayos autovalvulares.
- De medida: transformadores de medida.
- De regulación.
- De control.
- Por su tensión de trabajo:
- Baja tensión (hasta 1 kV).
- Media tensión (de 3 a 36 kV).
- Alta tensión (de 45 a 220 kV).
- Muy alta tensión (por encima de 220 kV).
- Por su emplazamiento:
- Abierta o no protegida (sin envolvente metálica).
- Protegida (recubierta con una envolvente metálica).
- Atendiendo al tipo de utilización:
- Para instalaciones domésticas.
- Para instalaciones industriales.
- Para redes eléctricas.

, INGENIERÍA ELÉCTRICA TEMA 10

CARACTERÍSTICAS NOMINALES DE LA APARAMENTA DE ALTA TENSIÓN:
Niveles de tensión:
- Tensión nominal:
Valor convencional de la tension para el que ha sido previsto el funcionamiento del equipo.
- Tensión máxima de servicio:
La que puede soportar la aparamenta de modo indefinido y es un 10% superior a la nominal.
Nivel de aislamiento:
Capacidad del equipo para soportar sobretensiones que pueden presentarse a frecuencia industrial o
con frecuencias elevadas como las ocasionadas por descargas atmosféricas o maniobras.
El nivel de aislamiento se mide mediante la realización de los ensayos de:
a) Sobretensión de corta duración a frecuencia industrial.
b) Onda de sobretensión tipo rayo:
Las ondas de sobretensión provocadas por una descarga atmosférica pueden representarse con
una onda que se caracteriza por la relación entre la duración del frente (T1) y la duración hasta
el semivalor de su valor cresta (T2). El valor normalizado de estos tiempos es de 1,2 μs y 50 μs
respectivamente (1,2/50).
c) Onda de sobretensión tipo maniobra:
Las ondas de sobretensión provocadas por maniobras son modelizadas mediante la onda que se
caracteriza por la relación entre la duración del frente (T1) y la duración hasta el semivalor de
su valor cresta (T2). El valor normalizado de los tiempos es de valores de 250 μs y 2500 μs res-
pectivamente (250/2500).
Atendiendo a la tensión nominal más elevada de la aparamenta, se establecen tres grupos de valores
normalizados de los ensayos de niveles de aislamiento:
- Grupo A:
Tensión mayor de 1 kV y menor de 52 kV.
- Grupo B:
Tensión igual o mayor de 52 kV y menos de 300 kV.
- Grupo C:
Tensión igual o mayor de 300 kV.
Corriente nominal:
Es el valor de la corriente que el aparato puede soportar indefinidamente ne condiciones normales
de empleo, sin que ninguna de sus partes alcance un calentamiento superior a los valores fijados por
las normas y sin que se modifiquen sus cualidades operativas.
Poder y potencia de ruptura:
Representa el valor eficaz máximo de la corriente que puede cortar el equipo con total seguridad,
produciendo solamente un ligero deterioro de sus contactos, siempre y cuando el equipo esté traba-
jando a una tensión próxima a la nominal.
Pr: Potencia de ruptura.
U: Tensión nominal.
Id: Corriente de corte.
