Sumario Tema 5 - Conceptos del sostenimiento de excavaciones

EXPLOTACIÓN SOSTENIBLE II TEMA 5

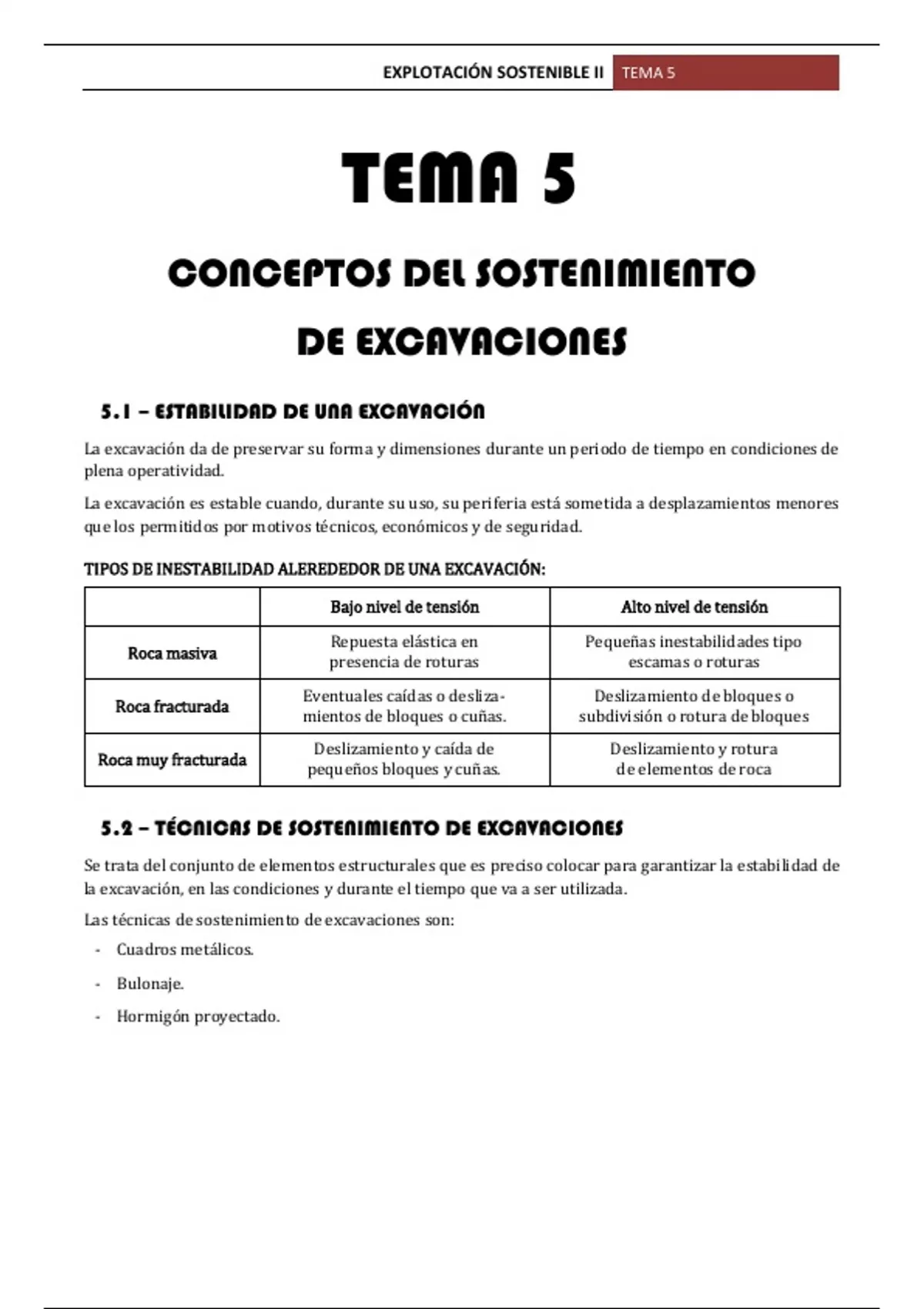

TEMA 5
CONCEPTOS DEL SOSTENIMIENTO
DE EXCAVACIONES
5.1 – ESTABILIDAD DE UNA EXCAVACIÓN
La excavación da de preservar su forma y dimensiones durante un periodo de tiempo en condiciones de
plena operatividad.
La excavación es estable cuando, durante su uso, su periferia está sometida a desplazamientos menores
que los permitidos por motivos técnicos, económicos y de seguridad.

TIPOS DE INESTABILIDAD ALEREDEDOR DE UNA EXCAVACIÓN:

Bajo nivel de tensión Alto nivel de tensión

Repuesta elástica en Pequeñas inestabilidades tipo
Roca masiva
presencia de roturas escamas o roturas
Eventuales caídas o desliza- Deslizamiento de bloques o
Roca fracturada
mientos de bloques o cuñas. subdivisión o rotura de bloques
Deslizamiento y caída de Deslizamiento y rotura
Roca muy fracturada
pequeños bloques y cuñas. de elementos de roca


5.2 – TÉCNICAS DE SOSTENIMIENTO DE EXCAVACIONES
Se trata del conjunto de elementos estructurales que es preciso colocar para garantizar la estabilidad de
la excavación, en las condiciones y durante el tiempo que va a ser utilizada.
Las técnicas de sostenimiento de excavaciones son:
- Cuadros metálicos.
- Bulonaje.
- Hormigón proyectado.
