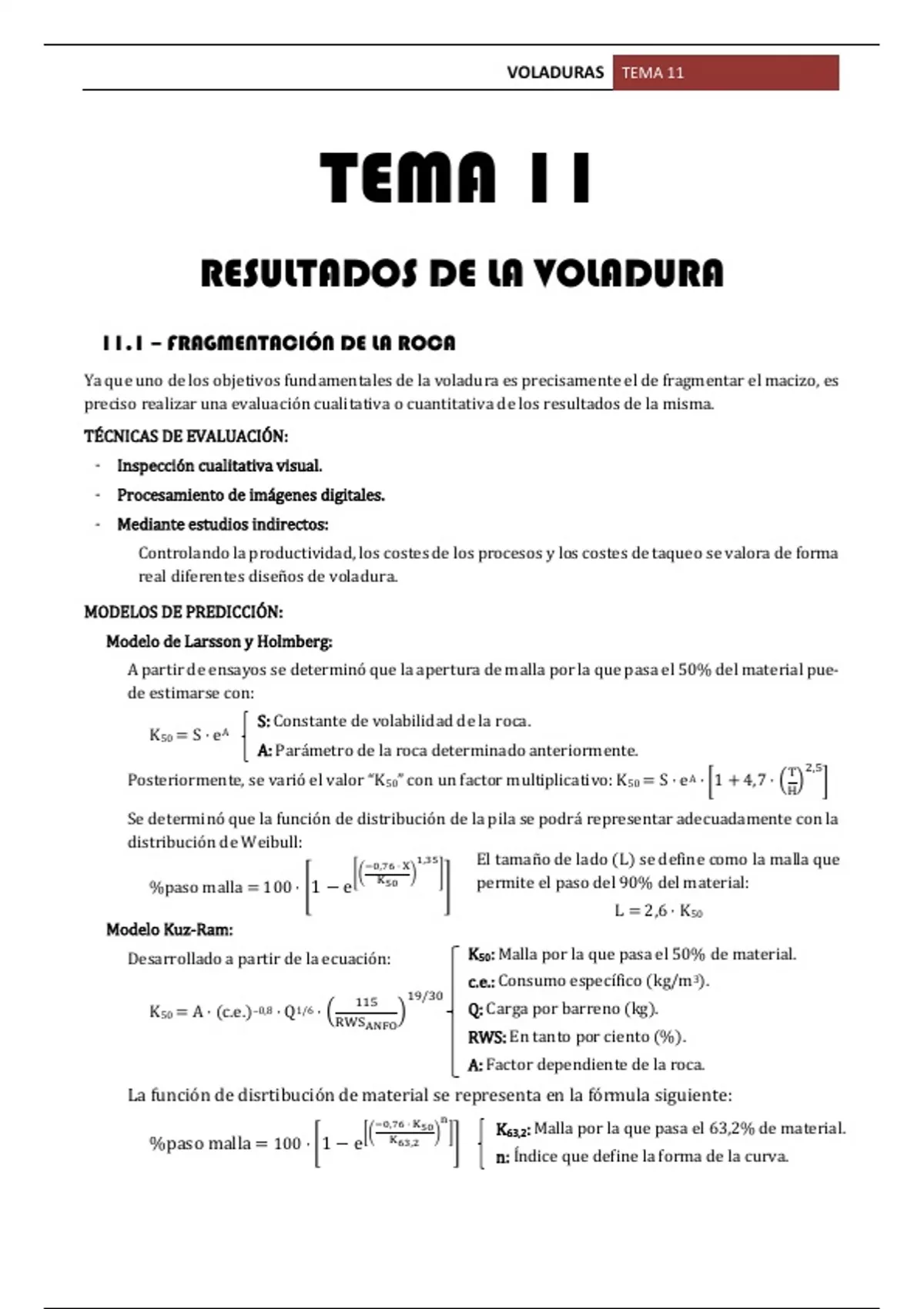

Sumario Tema 11 - Resultados de la voladura

VOLADURAS TEMA 11




TEMA 11
RESULTADOS DE LA VOLADURA
11.1 – FRAGMENTACIÓN DE LA ROCA
Ya que uno de los objetivos fundamentales de la voladura es precisamente el de fragmentar el macizo, es
preciso realizar una evaluación cualitativa o cuantitativa de los resultados de la misma.
TÉCNICAS DE EVALUACIÓN:
- Inspección cualitativa visual.
- Procesamiento de imágenes digitales.
- Mediante estudios indirectos:
Controlando la productividad, los costes de los procesos y los costes de taqueo se valora de forma
real diferentes diseños de voladura.

MODELOS DE PREDICCIÓN:
Modelo de Larsson y Holmberg:
A partir de ensayos se determinó que la apertura de malla por la que pasa el 50% del material pue-
de estimarse con:
S: Constante de volabilidad de la roca.
K50 = S · eA
A: Parámetro de la roca determinado anteriormente.
T 2,5
Posteriormente, se varió el valor “K50” con un factor multiplicativo: K50 = S · eA · [1 + 4,7 · (H) ]

Se determinó que la función de distribución de la pila se podrá representar adecuadamente con la
distribución de Weibull:
−0,76 · X
1,35 El tamaño de lado (L) se define como la malla que
[( ) ]
%paso malla = 100 · [1 − e K50
] permite el paso del 90% del material:
L = 2,6 · K50
Modelo Kuz-Ram:
Desarrollado a partir de la ecuación: K50: Malla por la que pasa el 50% de material.
c.e.: Consumo específico (kg/m3).
115 19/30
K50 = A · (c.e.)–0,8 · Q1/6 · ( ) Q: Carga por barreno (kg).
RWSANFO
RWS: En tanto por ciento (%).
A: Factor dependiente de la roca.
La función de disrtibución de material se representa en la fórmula siguiente:
n
−0,76 · K50
[( ) ] K63,2: Malla por la que pasa el 63,2% de material.
K63,2
%paso malla = 100 · [1 − e ]
n: Índice que define la forma de la curva.
