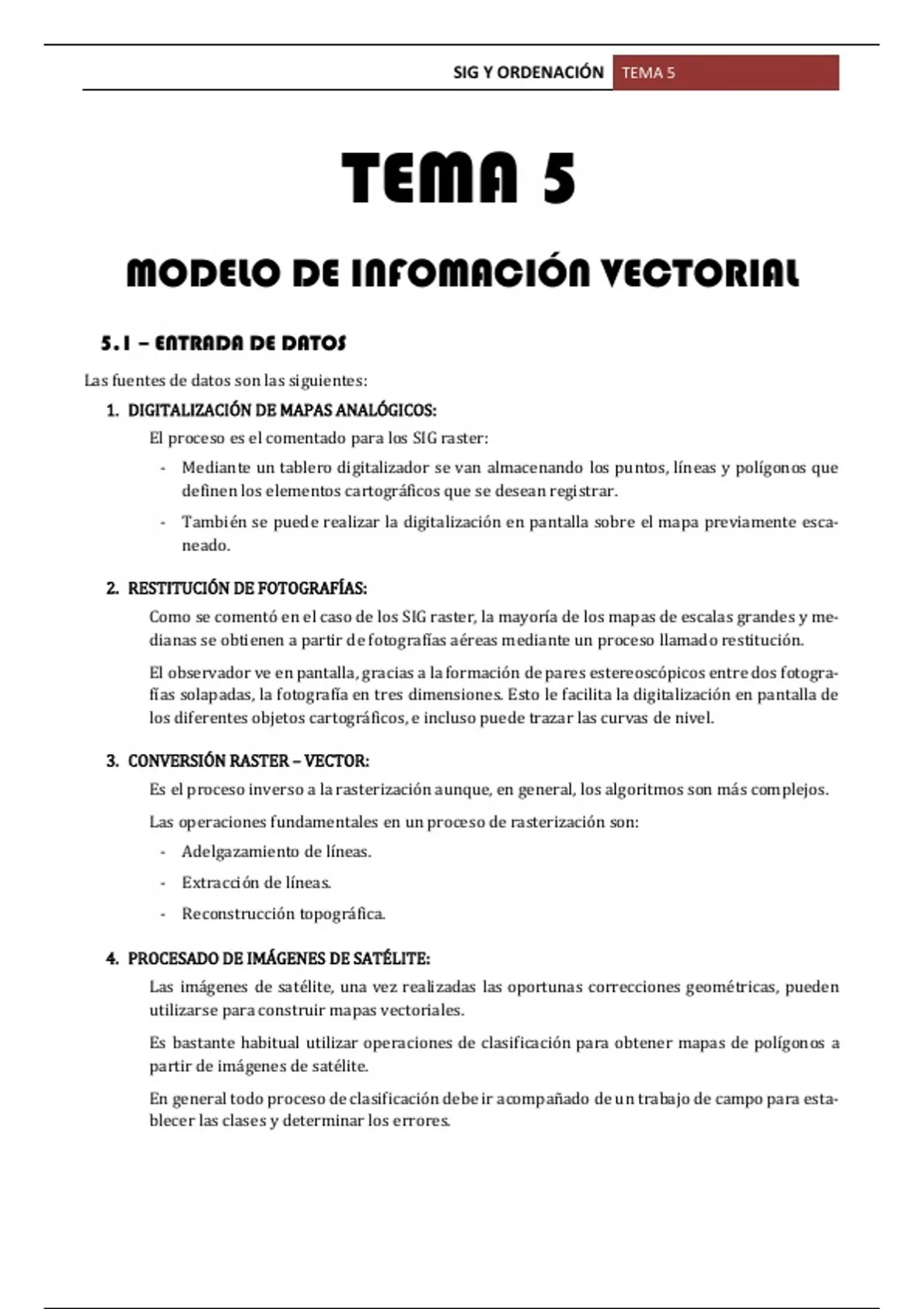

SIG Y ORDENACIÓN TEMA 5TEMA 5
MODELO DE INFOMACIÓN VECTORIAL
5.1 – ENTRADA DE DATOS
Las fuentes de datos son las siguientes:
1. DIGITALIZACIÓN DE MAPAS ANALÓGICOS:
El proceso es el comentado para los SIG raster:
- Mediante un tablero digitalizador se van almacenando los puntos, líneas y polígonos que
definen los elementos cartográficos que se desean registrar.
- También se puede realizar la digitalización en pantalla sobre el mapa previamente esca-
neado.
2. RESTITUCIÓN DE FOTOGRAFÍAS:
Como se comentó en el caso de los SIG raster, la mayoría de los mapas de escalas grandes y me-
dianas se obtienen a partir de fotografías aéreas mediante un proceso llamado restitución.
El observador ve en pantalla, gracias a la formación de pares estereoscópicos entre dos fotogra-
fías solapadas, la fotografía en tres dimensiones. Esto le facilita la digitalización en pantalla de
los diferentes objetos cartográficos, e incluso puede trazar las curvas de nivel.
3. CONVERSIÓN RASTER – VECTOR:
Es el proceso inverso a la rasterización aunque, en general, los algoritmos son más complejos.
Las operaciones fundamentales en un proceso de rasterización son:
- Adelgazamiento de líneas.
- Extracción de líneas.
- Reconstrucción topográfica.
4. PROCESADO DE IMÁGENES DE SATÉLITE:
Las imágenes de satélite, una vez realizadas las oportunas correcciones geométricas, pueden
utilizarse para construir mapas vectoriales.
Es bastante habitual utilizar operaciones de clasificación para obtener mapas de polígonos a
partir de imágenes de satélite.
En general todo proceso de clasificación debe ir acompañado de un trabajo de campo para esta-
blecer las clases y determinar los errores.
, SIG Y ORDENACIÓN TEMA 5
5. MEDICIÓN CON ESTACIÓN TOTAL Y GPS:
Estos dispositivos permiten determinar las características (x, y, z) del punto en el terreno.
El GPS va reemplazando poco a poco a la estación total por su rapidez, aunque no puede aplicar-
se en zonas donde la señal emitida por los satélites se ve obstaculizada.
Estos últimos se utilizan para obtener planos topográficos en zonas de extensión reducida.
6. IMPORTACIÓN DE FICHEROS VECTORIALES:
Los ficheros vectoriales digitales en diferentes formatos son fuentes de datos comunes para los
SIG vectoriales.
Algunos de los formatos más utilizados son:
- DXF: Ficheros de intercambio de AutoCad.
- DGN: Ficheros de microstation.
- SHP: Ficheros del SIG ArcView.
7. TABLAS, TEXTO Y GRÁFICOS:
La información temática asociada a la cartográfica se suele encontrar en texto escrito, tablas y
gráficos.
Esta información se puede introducir en los SIG de forma automática o a través del teclado.
5.2 – ALMACENAMIENTO Y GESTIÓN
Las entidades geográficas se representan por puntos, líneas y polígonos. Las líneas y los polígonos se
reconstruyen, a su vez, por medio de puntos. Los puntos se localizan en un sistema de coordenadas carte-
sianas a través de sus coordenadas.
La componente espacial y temática se almacenan por separado en un modelo de datos llamado híbrido:
- Los objetos cartográficos se almacenan en ficheros de acceso directo. Algunos de estos ficheros
tienen una estructura que permite recoger las relaciones topológicas entre los diferentes elementos.
- Los atributos se almacenan en tablas constituidas por filas y columnas. La información de cada objeto
se almacena en un registo. En cada uno de los campos se almacena un atributo.
ERRORES PROCEDENTES DE LA DIGITALIZACIÓN:
En el proceso de digitalización se producen errores que pueden ser subsanados a posteriori en el SIG:
- Nodo colgado: Se trata de un punto que debería terminar en una línea pero no lo hace, bien porque
se pasa o bien porque no llega.
- Pseudonodo: Es un punto que corresponde tanto al inicio como al final de una línea.
- Etiqueta perdida: Todo polígono debe presentar una etiqueta, en ocasiones aparecen sin etiqueta.
- Más de una etiqueta: Cuando la etiqueta de un polígono aparece más de una vez.
- Polígono astilla: Son polígonos estrechos y alargados que se producen al digitalizar dos veces un
mismo arco al realizar transformaciones de coordenadas.
- Polígonos raros: Se producen por no digitalizar en la secuencia adecuada.
Algunos SIG poseen herramientas para corregir de forma automática o semiautomática estos errores.
