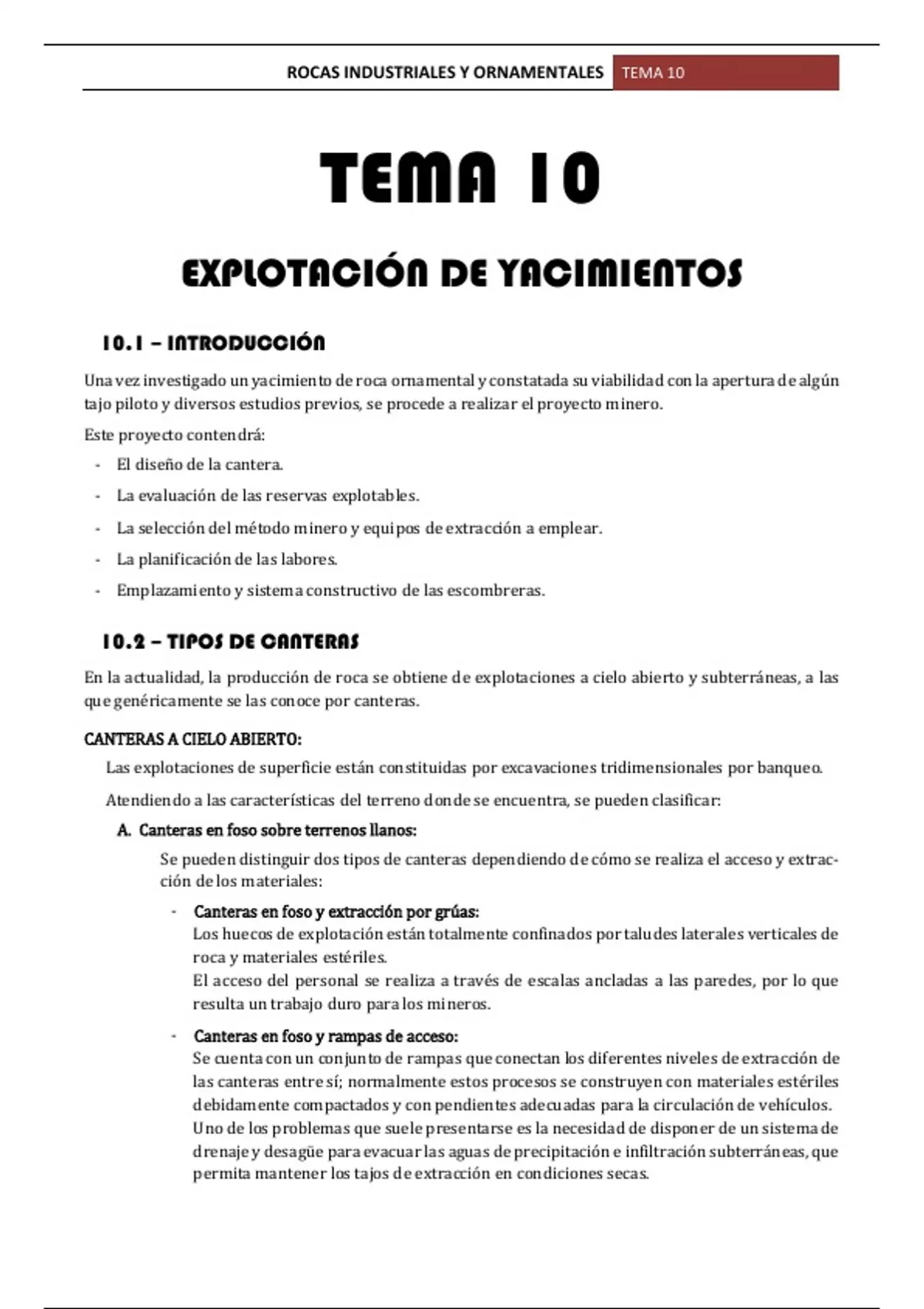

ROCAS INDUSTRIALES Y ORNAMENTALES TEMA 10
TEMA 10
EXPLOTACIÓN DE YACIMIENTOS
10.1 – INTRODUCCIÓN
Una vez investigado un yacimiento de roca ornamental y constatada su viabilidad con la apertura de algún
tajo piloto y diversos estudios previos, se procede a realizar el proyecto minero.
Este proyecto contendrá:
- El diseño de la cantera.
- La evaluación de las reservas explotables.
- La selección del método minero y equipos de extracción a emplear.
- La planificación de las labores.
- Emplazamiento y sistema constructivo de las escombreras.
10.2 – TIPOS DE CANTERAS
En la actualidad, la producción de roca se obtiene de explotaciones a cielo abierto y subterráneas, a las
que genéricamente se las conoce por canteras.
CANTERAS A CIELO ABIERTO:
Las explotaciones de superficie están constituidas por excavaciones tridimensionales por banqueo.
Atendiendo a las características del terreno donde se encuentra, se pueden clasificar:
A. Canteras en foso sobre terrenos llanos:
Se pueden distinguir dos tipos de canteras dependiendo de cómo se realiza el acceso y extrac-
ción de los materiales:
- Canteras en foso y extracción por grúas:
Los huecos de explotación están totalmente confinados por taludes laterales verticales de
roca y materiales estériles.
El acceso del personal se realiza a través de escalas ancladas a las paredes, por lo que
resulta un trabajo duro para los mineros.
- Canteras en foso y rampas de acceso:
Se cuenta con un conjunto de rampas que conectan los diferentes niveles de extracción de
las canteras entre sí; normalmente estos procesos se construyen con materiales estériles
debidamente compactados y con pendientes adecuadas para la circulación de vehículos.
Uno de los problemas que suele presentarse es la necesidad de disponer de un sistema de
drenaje y desagüe para evacuar las aguas de precipitación e infiltración subterráneas, que
permita mantener los tajos de extracción en condiciones secas.
, ROCAS INDUSTRIALES Y ORNAMENTALES TEMA 10
B. Canteras en ladera sobre terrenos en pendiente:
Las canteras ubicadas en terrenos con un relieve montañoso son explotaciones que, en térmi-
nos generales, se llevan a cabo en media ladera.
En muchos casos la extracción comienza por los niveles inferiores, lo que implica que el frente
activo se desplace hacia el interior del macizo aumentando progresivamente su altura y el nú-
mero de bancos, y teniendo hasta el final de la explotación un carácter temporal.
Una variante racional, por cuanto se alcanzan más rápidamente algunas de las situaciones fi-
nales en los bancos altos, aunque con una mayor inversión inicial en accesos, es aquella en la
que el banqueo se desarrolla desde las cotas más altas mediante profundización vertical y
avance horizontal de los bancos y plaza inferior, de acuerdo con su intersección con la ladera
natural del terreno.
C. Canteras de nivelación en terrenos montañosos:
Otro tipo de canteras son aquellas que al estar emplazadas en lo alto de algún cerro o promon-
torio natural conducen a la nivelación del terreno original, tanto por la propia extracción como
por el relleno de vaguadas con los estériles producidos.
CANTERAS SUBTERRÁNEAS:
La explotación subterránea de rocas ornamentales se está aplicando cada vez más, debido principal-
mente a razones de tipo:
1. Económicas:
Las formaciones canterables se encuentran en ocasiones en terrenos abruptos que exigen en
los diferentes avances labores preparatorias muy importantes, o que presentan recubrimiento
de estériles o materiales alterados muy potentes, en un movimiento voluminoso con el consi-
guiente gasto económico.
2. Medioambientales:
La apertura de canteras a cielo abierto en áreas de alto valor ecológico está cada vez más res-
tringida.
3. Climatológicas:
Las labores extractivas de interior no se ven afectadas por las condiciones climatológicas ex-
ternas.
El método que se utiliza es el de cámaras y pilares, iniciándose las labores desde una plataforma en la
plaza de la cantera a cielo abierto.
Una vez abierta la primera galería de avance, que puede tener unas dimensiones de 3 metros de altura
y 5 o 6 metros de anchura, la excavación se extiende lateralmente y en la misma dirección de explota-
ción dejando los correspondientes planos de roca para el sostenimiento del hueco.
