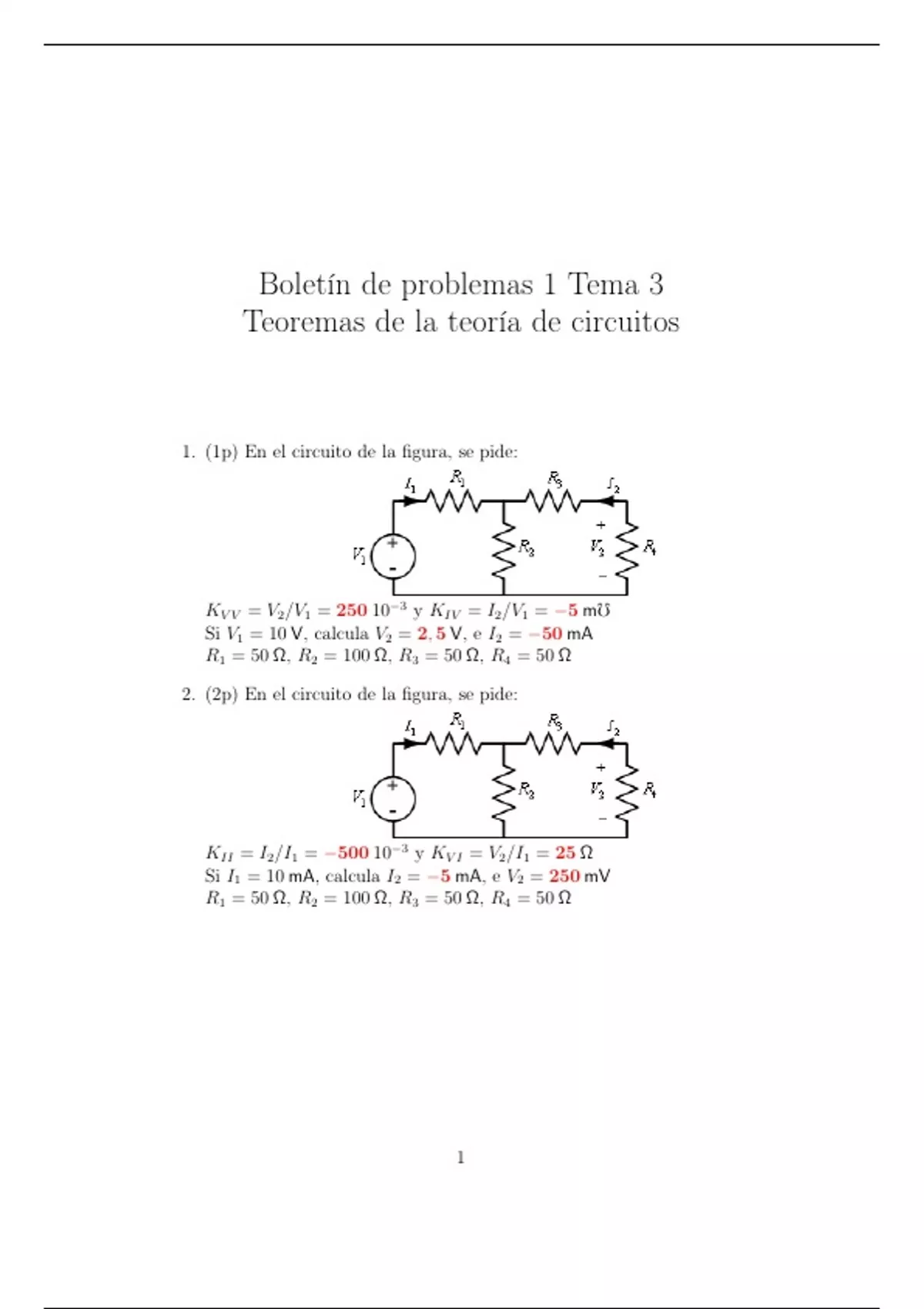

Boletín de problemas 1 Tema 3
Teoremas de la teoría de circuitos
1. (1p) En el circuito de la figura, se pide:
KV V = V2 /V1 = 250 10−3 y KIV = I2 /V1 = −5 mf
Si V1 = 10 V, calcula V2 = 2, 5 V, e I2 = −50 mA
R1 = 50 Ω, R2 = 100 Ω, R3 = 50 Ω, R4 = 50 Ω
2. (2p) En el circuito de la figura, se pide:
KII = I2 /I1 = −500 10−3 y KV I = V2 /I1 = 25 Ω
Si I1 = 10 mA, calcula I2 = −5 mA, e V2 = 250 mV
R1 = 50 Ω, R2 = 100 Ω, R3 = 50 Ω, R4 = 50 Ω
1
