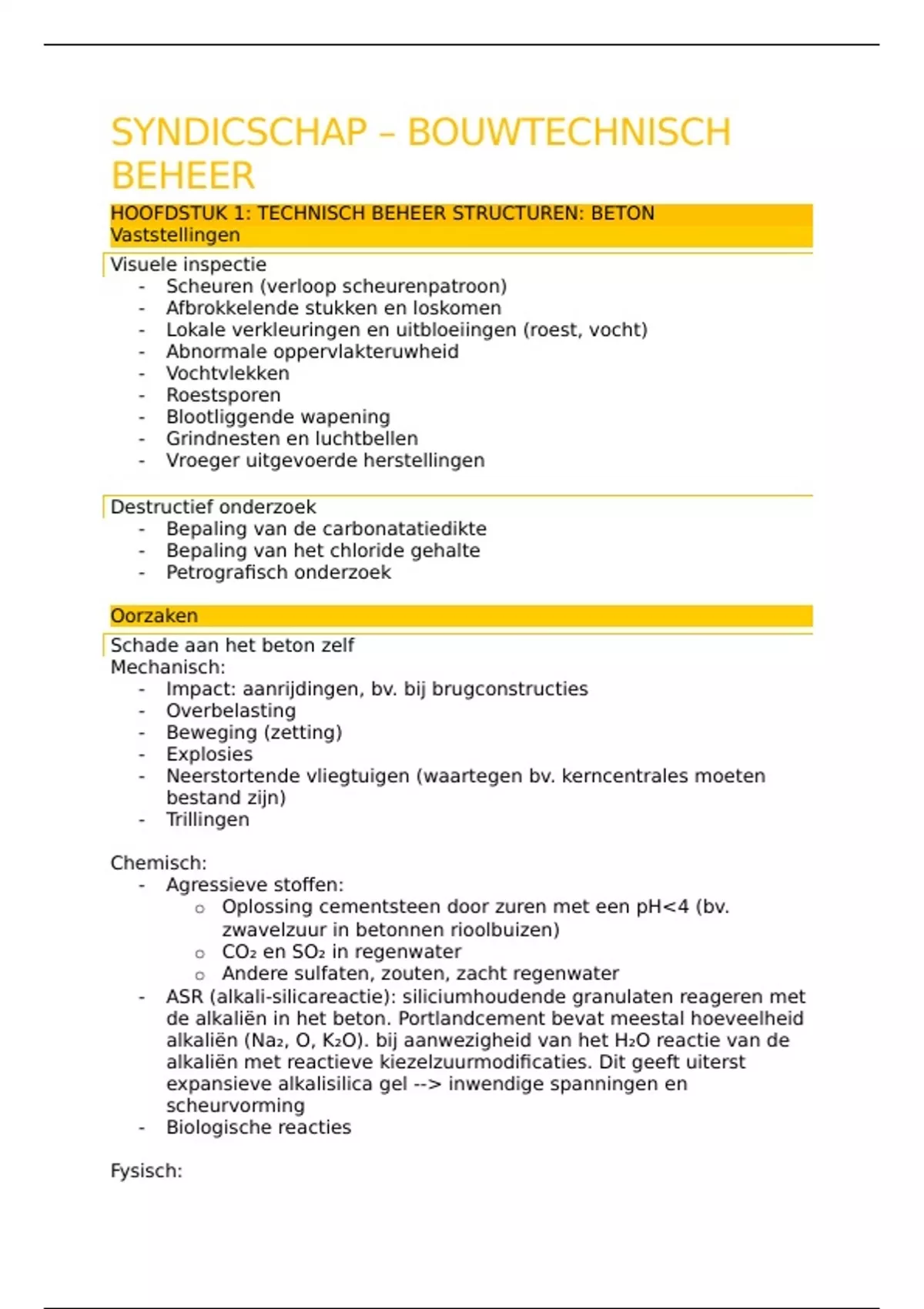

SYNDICSCHAP – BOUWTECHNISCH
BEHEER
HOOFDSTUK 1: TECHNISCH BEHEER STRUCTUREN: BETON
Vaststellingen
Visuele inspectie
- Scheuren (verloop scheurenpatroon)
- Afbrokkelende stukken en loskomen
- Lokale verkleuringen en uitbloeiingen (roest, vocht)
- Abnormale oppervlakteruwheid
- Vochtvlekken
- Roestsporen
- Blootliggende wapening
- Grindnesten en luchtbellen
- Vroeger uitgevoerde herstellingen
Destructief onderzoek
- Bepaling van de carbonatatiedikte
- Bepaling van het chloride gehalte
- Petrografisch onderzoek
Oorzaken
Schade aan het beton zelf
Mechanisch:
- Impact: aanrijdingen, bv. bij brugconstructies
- Overbelasting
- Beweging (zetting)
- Explosies
- Neerstortende vliegtuigen (waartegen bv. kerncentrales moeten
bestand zijn)
- Trillingen
Chemisch:
- Agressieve stoffen:
o Oplossing cementsteen door zuren met een pH<4 (bv.
zwavelzuur in betonnen rioolbuizen)
o CO₂ en SO₂ in regenwater
o Andere sulfaten, zouten, zacht regenwater
- ASR (alkali-silicareactie): siliciumhoudende granulaten reageren met
de alkaliën in het beton. Portlandcement bevat meestal hoeveelheid
alkaliën (Na₂, O, K₂O). bij aanwezigheid van het H₂O reactie van de
alkaliën met reactieve kiezelzuurmodificaties. Dit geeft uiterst
expansieve alkalisilica gel --> inwendige spanningen en
scheurvorming
- Biologische reacties
Fysisch:
, - Vorst-dooi cycli: H₂O in beton zet bij vorst uit. Deze uitzetting (9%)
veroorzaakt desintegratie, nefast voor kwaliteit beton
- Thermische werking
- Dooizouten
- Schade aan jong beton
- Schade aan verhard beton
Schade aan ‘jong’ beton
- Vorstschade
- Plastische krimp en plastische zetting (door thermische verschillen
als gevolg van hydratatiewarmte.
- Bekistingsgebreken
Schade aan verhard beton
Fysisch:
- Krim: thermische invloeden door differentiële
oppervlakteverwarming
- Structurele invloeden (te grote trek-, druk- of dwarsspanningen
- Uitloging (bv. bij niet waterdichte terrassen in beton:
‘stalagtievorming’) en vorstschade (bepaald dor poriënstructuur
en/of aanwezigheid chloriden)
- Erosie/slijtage
Schade aan het beton door wapeningscorrosie
- Wapeningscorrosie: normaal niet mogelijk: hoge alkaliteit (pH12 à13)
zorgt voor ‘passivering’ kan betonwapening: beschermende, door
vocht en zuurstof ondoordringbare ijzeroxidelaag rond het staal.
Toch soms corrosie door:
o Scheuren (direct contact staal/lucht)
o Chloriden in het beton (bindingsversnellers, zeezout, dooizout,
chloor in zwembaden) dringen door de passiveringslaag
(‘putcorrosie’)
Carbonatatie
- Reactie van vrije kalk (calciumhydroxide) in de cementsteen met co₂
uit de lucht --> calciumcarbonaat (‘carbonatatie’)
- De leidt tot daling van de pH van het beton (tot +/- 8) en opheft van
de ‘passivering’
- Daardoor kan lucht (O₂) + water doorheen de betonporiën tot aan de
wapening doordringen --> roest wapening
- Hoe hoger de W/C factor van het beton, hoe sneller het
carbonatatiefront optreedt
- Expansieve reactie veroorzaakt scheurvorming in het beton, hetgeen
de destructie versnelt
- Carbonatatie uiterst actief bij RV tussen 40 en 75%
- Onder 40% RV onvoldoende vocht om corrosie te intiëren
- Boven 75% RV doorgaans onvoldoende aanvoer van CO₂
Aantasting door chloriden
, Remedies
Betonherstelling =
- Het repareren, vervangen of versterken van gewapend-
betonelementen
- Om het draagvermogen te optimaliseren in geval van ene gewijzigde
functie van het gebouw
- Of te herstellen in geval van schade door slechte uitvoering of
onvoorziene gebeurtenissen.
Communicatie/informatie
- Hoever ingrijpen?
- Wat mag het kosten?
- Prijs/kwaliteit?
Herstellen schade wapeningscorrosie
- Verwijderen van het loszittend of aangetast beton
- Ontroesten van de wapening (stralen + behandelen)
- Indien de sectie van de wapening met meer dan +/- 20% verminderd
is: vervangen van de wapening
- Ontstoffen
- Aanbrengen van herstellingsproducten (herstellingsmortel), indien
nodig na het aanbrengen van een hechtlaag en ene roestwerende
behandeling
- Nabehandelen
- Herstellingsmortels:
o Cementgebonden mortels
o Kunstharsmortels
o Gemodificeerde mortels
- Aanbrengen door:
o Aanstorten
o Bijpleisteren
o Spuiten
Behandeling van scheuren
- Injectie van:
o Cementmortels
o Kunstharsen
Realkalisatie/chlorideontrekking
- Door electro-osmose
Vervanging
Versterken
- Opgelijmde wapeningen:
o Stalen platen
o CFRP-laminaten
- Voordelen:
o Eenvoudige techniek
