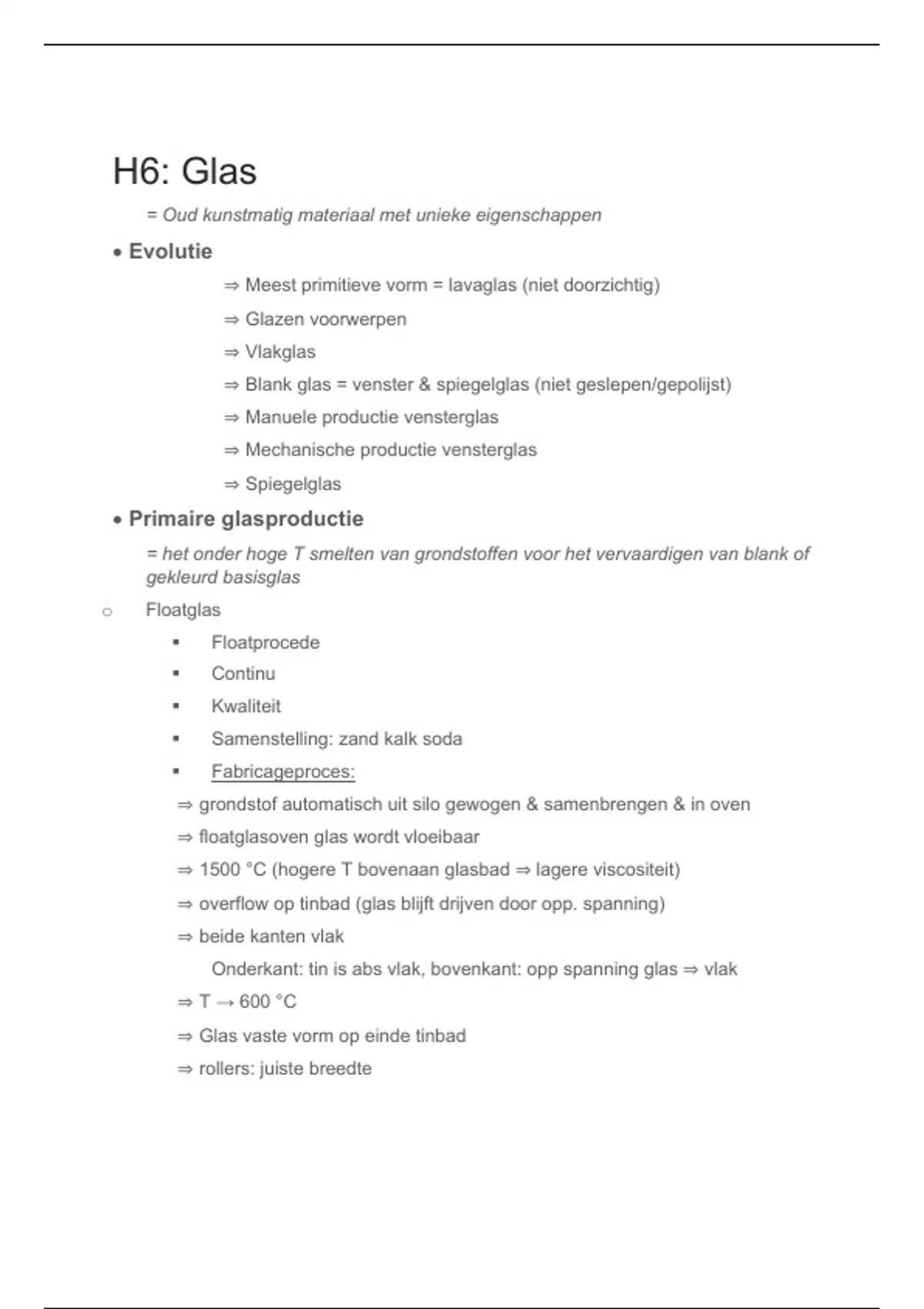

H6: Glas
= Oud kunstmatig materiaal met unieke eigenschappen
• Evolutie
⇒ Meest primitieve vorm = lavaglas (niet doorzichtig)
⇒ Glazen voorwerpen
⇒ Vlakglas
⇒ Blank glas = venster & spiegelglas (niet geslepen/gepolijst)
⇒ Manuele productie vensterglas
⇒ Mechanische productie vensterglas
⇒ Spiegelglas
• Primaire glasproductie
= het onder hoge T smelten van grondstoffen voor het vervaardigen van blank of
gekleurd basisglas
o Floatglas
§ Floatprocede
§ Continu
§ Kwaliteit
§ Samenstelling: zand kalk soda
§ Fabricageproces:
⇒ grondstof automatisch uit silo gewogen & samenbrengen & in oven
⇒ floatglasoven glas wordt vloeibaar
⇒ 1500 °C (hogere T bovenaan glasbad ⇒ lagere viscositeit)
⇒ overflow op tinbad (glas blijft drijven door opp. spanning)
⇒ beide kanten vlak
Onderkant: tin is abs vlak, bovenkant: opp spanning glas ⇒ vlak
⇒ T → 600 °C
⇒ Glas vaste vorm op einde tinbad
⇒ rollers: juiste breedte
, ⇒ dikte: snelheid waarmee glas over tin wordt getrokken
⇒ koeltunnel T ↓
⇒ einde koeltunnel: glas = spanningsvrij
o In de massa gekleurd glas
§ Absorberen bepaalde golflengtes
§ Metaaloxiden toegevoegd tijdens smeltproces
§ On line metaalcoating (tijdens floatglas productie)
• Modificatie aangebracht op tinbad/ als glas in koeltunnel is
• Afmetingen & toleranties gelijk blank floatglas
§ Injectie gekleurde laag metaalionen in glasopp
§ Opp coating op warme glas (pyrolitische coating)
o Figuurglas
§ Patroon op stalen rollen (ander patroon = glastoevoer stoppen
§ Harden moeilijk door dikteverschillen ⇒ aanpassing patroon
o Draadglas
§ Continu draden (legering ijzer nikkel met zelfde uitzettingscoëfficiënt ⇒
spanning daalt
§ Veiligheidsdraadsoort
§ Harden niet mogelijk door aanwezigheid draadnet
o Spiegeldraadglas
§ Doorzichtig draadglas
§ Afslijpen en polijsten opp draadglas
§ Brandvertragend materiaal met onbelemmerd doorzicht
2
,o Opalineglas
§ Gegoten
§ Dunne laag melkglas
§ Verstrooit licht ⇒ gebruikt in verlichting
o Prefab met glasvezel
§ 2 glasbladen met laag glasvezel tussen
§ Randen afgesloten met hermetische kit ⇒ geen nabewerking mogelijk
§ Niet doorzichtig
§ Geluidsisolatie
o Echt antiek glas
§ Geblazen ⇒ onregelmatigheden
§ Verloop kleur = ongelijke dikte en veel kleuren
o Nieuw antiekglas
§ Trekmachine speciaal gevormde walsrol ⇒ verlangde effect glasoppervlak
o Gekleurd vensterglas
§ Getrokken en onregelmatigheden
o Ontspiegeld glas
§ Glas zorgt voor reflectie licht
§ Lichtverstrooiend effect in glasopp. aanbrengen
o Geprofileerd glas
§ Dubbelwandig ⇒ thermisch & akoestisch isolerend
§ Warmte & zonwerende kwaliteit (1 zijde metaallaag)
§ Goede lichtdoorlatendheid
o Vormgegoten glas
§ Holle bouwsteen
o Vermetseld/gekit
o Houten profiellatten/ Geprefabriceerde betonelementen
§ Nooit dragende muur
§ Moeten vrij kunnen bewegen ⇒ vulmateriaal
§ Thermisch & akoestisch isolerend, brandvertragend, …
3
, • Secundaire glasproductie
o Dubbele beglazing
§ Thermisch isolerend ⇒ U ↓
§ Hermetische afsluiting
⇒ droge schone lucht in spouw
⇒ geen condensatie & vuil
§ T binnenste glas hoger
⇒ risico condensatie ↓
§ Stilstaand gas/lucht in spouw goede isolator
§ Thermisch isolerend vermogen
• Speciale coating op glasblad
§ Niet onder garantie (rest wel!): beglazing niet 100% dicht
§ Plaatsing beglazing in sponning
• Steunblokjes (dragen gewicht), stelblokjes (geen zijdelingse
verschuiving), spatieblokjes (geen loodrechte verschuiving)
• Afdichting raamprofiel & glas = sponning
o Natte sponning = plastisch/elastisch product
o Droge sponning = kunstprofiel
§ Onderhoud
• Afdichting veroudert & krimpt
• Beglazingssysteem: openingen niet verstopt, …
⇒ thermische breuk = ΔT ⇒ spanning ⇒ breuk
§ Interferentie
• Petroleumachtige vlekken
§ Barometrische invloeden
• Vervaardigen op dat moment heersende weersomstandigheden
• Niet in alle omstandigheden bruikbaar
§ Condensvorming
• Binnenkant
o T glasopp < T dauwpunt binnenlucht
4
