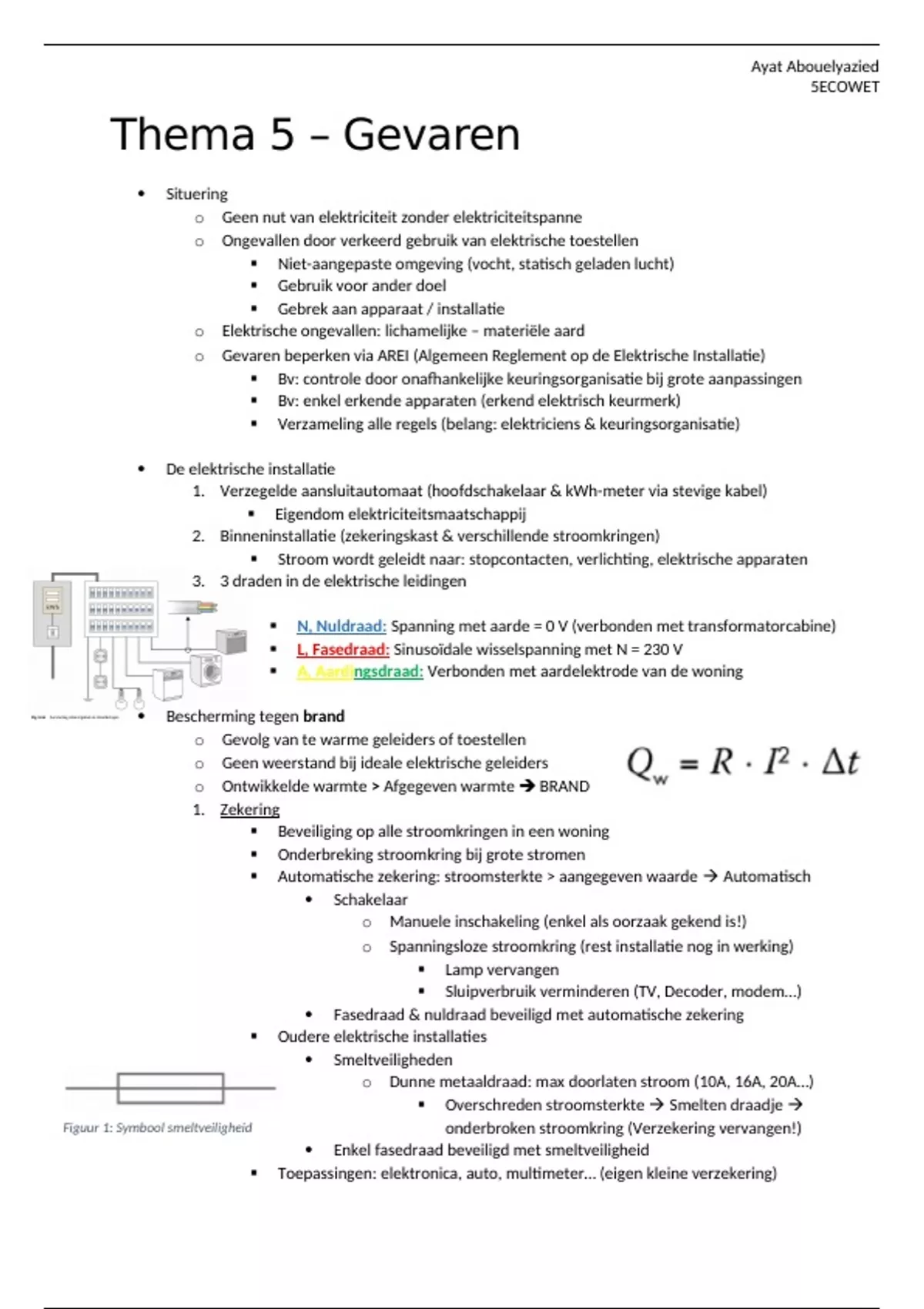

Thema 5 – Gevaren
Situering
o Geen nut van elektriciteit zonder elektriciteitspanne
o Ongevallen door verkeerd gebruik van elektrische toestellen
Niet-aangepaste omgeving (vocht, statisch geladen lucht)
Gebruik voor ander doel
Gebrek aan apparaat / installatie
o Elektrische ongevallen: lichamelijke – materiële aard
o Gevaren beperken via AREI (Algemeen Reglement op de Elektrische Installatie)
Bv: controle door onafhankelijke keuringsorganisatie bij grote aanpassingen
Bv: enkel erkende apparaten (erkend elektrisch keurmerk)
Verzameling alle regels (belang: elektriciens & keuringsorganisatie)
De elektrische installatie
1. Verzegelde aansluitautomaat (hoofdschakelaar & kWh-meter via stevige kabel)
Eigendom elektriciteitsmaatschappij
2. Binneninstallatie (zekeringskast & verschillende stroomkringen)
Stroom wordt geleidt naar: stopcontacten, verlichting, elektrische apparaten
3. 3 draden in de elektrische leidingen
N, Nuldraad: Spanning met aarde = 0 V (verbonden met transformatorcabine)
L, Fasedraad: Sinusoïdale wisselspanning met N = 230 V
A, Aardingsdraad: Verbonden met aardelektrode van de woning
Bescherming tegen brand
o Gevolg van te warme geleiders of toestellen
o Geen weerstand bij ideale elektrische geleiders
o Ontwikkelde warmte > Afgegeven warmte BRAND
1. Zekering
Beveiliging op alle stroomkringen in een woning
Onderbreking stroomkring bij grote stromen
Automatische zekering: stroomsterkte > aangegeven waarde Automatisch
Schakelaar
o Manuele inschakeling (enkel als oorzaak gekend is!)
o Spanningsloze stroomkring (rest installatie nog in werking)
Lamp vervangen
Sluipverbruik verminderen (TV, Decoder, modem…)
Fasedraad & nuldraad beveiligd met automatische zekering
Oudere elektrische installaties
Smeltveiligheden
o Dunne metaaldraad: max doorlaten stroom (10A, 16A, 20A…)
Overschreden stroomsterkte Smelten draadje
Figuur 1: Symbool smeltveiligheid onderbroken stroomkring (Verzekering vervangen!)
Enkel fasedraad beveiligd met smeltveiligheid
Toepassingen: elektronica, auto, multimeter… (eigen kleine verzekering)
