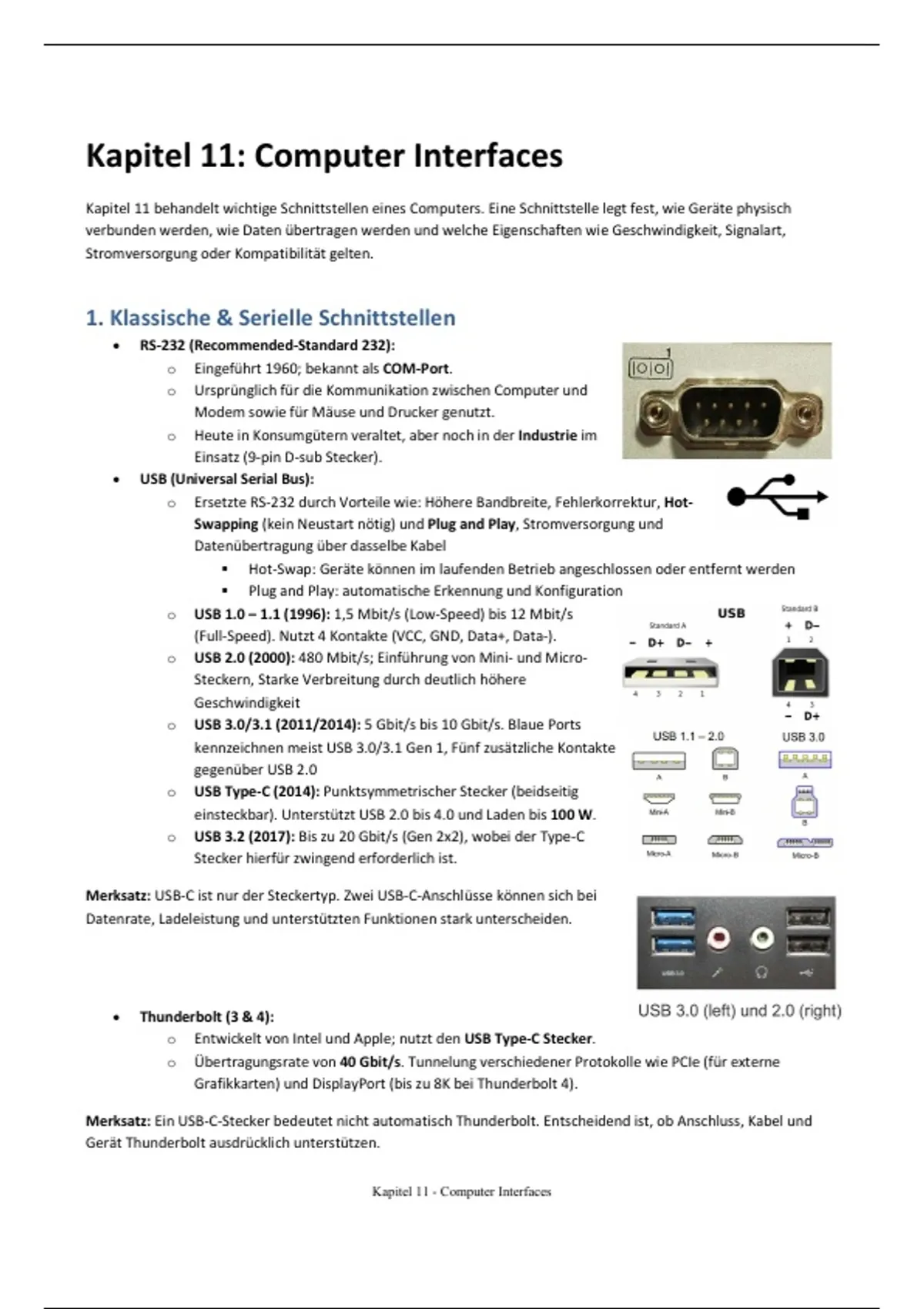

Kapitel 11: Computer Interfaces
Kapitel 11 behandelt wichtige Schnittstellen eines Computers. Eine Schnittstelle legt fest, wie Geräte physisch
verbunden werden, wie Daten übertragen werden und welche Eigenschaften wie Geschwindigkeit, Signalart,
Stromversorgung oder Kompatibilität gelten.
1. Klassische & Serielle Schnittstellen
RS-232 (Recommended-Standard 232):
o Eingeführt 1960; bekannt als COM-Port.
o Ursprünglich für die Kommunikation zwischen Computer und
Modem sowie für Mäuse und Drucker genutzt.
o Heute in Konsumgütern veraltet, aber noch in der Industrie im
Einsatz (9-pin D-sub Stecker).
USB (Universal Serial Bus):
o Ersetzte RS-232 durch Vorteile wie: Höhere Bandbreite, Fehlerkorrektur, Hot-
Swapping (kein Neustart nötig) und Plug and Play, Stromversorgung und
Datenübertragung über dasselbe Kabel
Hot-Swap: Geräte können im laufenden Betrieb angeschlossen oder entfernt werden
Plug and Play: automatische Erkennung und Konfiguration
o USB 1.0 – 1.1 (1996): 1,5 Mbit/s (Low-Speed) bis 12 Mbit/s
(Full-Speed). Nutzt 4 Kontakte (VCC, GND, Data+, Data-).
o USB 2.0 (2000): 480 Mbit/s; Einführung von Mini- und Micro-
Steckern, Starke Verbreitung durch deutlich höhere
Geschwindigkeit
o USB 3.0/3.1 (2011/2014): 5 Gbit/s bis 10 Gbit/s. Blaue Ports
kennzeichnen meist USB 3.0/3.1 Gen 1, Fünf zusätzliche Kontakte
gegenüber USB 2.0
o USB Type-C (2014): Punktsymmetrischer Stecker (beidseitig
einsteckbar). Unterstützt USB 2.0 bis 4.0 und Laden bis 100 W.
o USB 3.2 (2017): Bis zu 20 Gbit/s (Gen 2x2), wobei der Type-C
Stecker hierfür zwingend erforderlich ist.
Merksatz: USB-C ist nur der Steckertyp. Zwei USB-C-Anschlüsse können sich bei
Datenrate, Ladeleistung und unterstützten Funktionen stark unterscheiden.
Thunderbolt (3 & 4):
o Entwickelt von Intel und Apple; nutzt den USB Type-C Stecker.
o Übertragungsrate von 40 Gbit/s. Tunnelung verschiedener Protokolle wie PCIe (für externe
Grafikkarten) und DisplayPort (bis zu 8K bei Thunderbolt 4).
Merksatz: Ein USB-C-Stecker bedeutet nicht automatisch Thunderbolt. Entscheidend ist, ob Anschluss, Kabel und
Gerät Thunderbolt ausdrücklich unterstützen.
