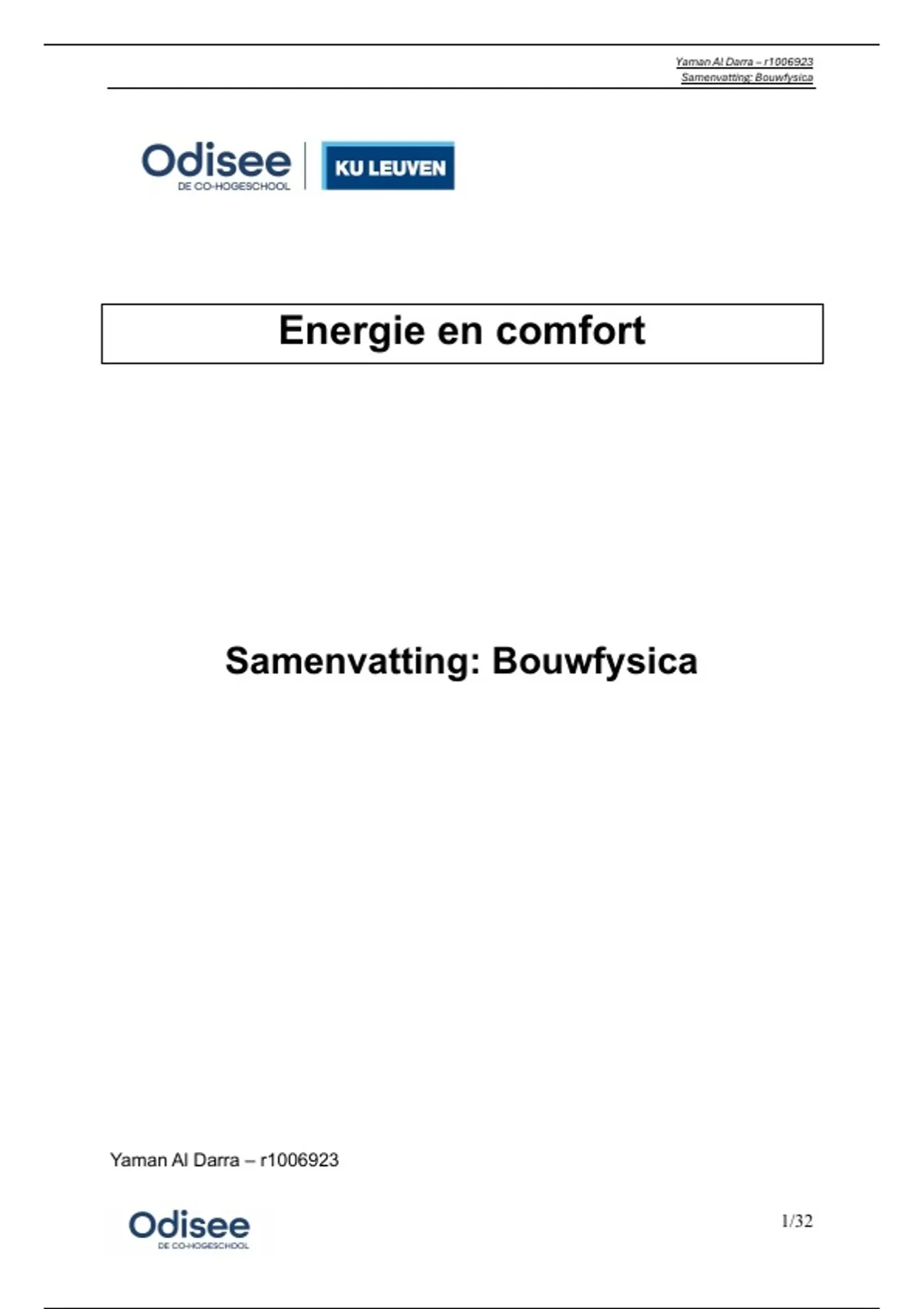

Yaman Al Darra – r1006923
Samenvatting: Bouwfysica
Energie en comfort
Samenvatting: Bouwfysica
Yaman Al Darra – r1006923
1/32
, Yaman Al Darra – r1006923
Samenvatting: Bouwfysica
Inhoudsopgave
LE01 – MENS EN KLIMAAT .................................................................................................3
LE02 – WARMTEDOORGANG EN TEMPERATUURSVERLOOP ................................................5
LE03 – WOONVOCHT EN CONDENSATIE.......................................................................... 11
LE04 – VENTILATIE .......................................................................................................... 21
LE05 – BIJZONDERE RANDVOORWAARDEN BIJ DE THERMISCHE EVALUATIE VAN
GEBOUWEN .................................................................................................................. 22
LE06 – ENERGIEPRESTATIEREGELGEVING ....................................................................... 27
2/32
, Yaman Al Darra – r1006923
Samenvatting: Bouwfysica
LE01 – MENS EN KLIMAAT
1. Warmtehuishouding van de mens
1.1. Menselijke productie van warmte
- Lichaamstemperatuur = +/- 36,7 °C
- Metabolisme = de omzetting van voedingsstoffen naar energie è warmte geproduceerd
o Basismetabolisme è warmte geproduceerd wanneer lichaam in rust
o Arbeidsmetabolisme è warmte geproduceerd wanneer lichaam in beweging
1.2. Fysiologische regelsystemen
- Bij te warme omgevingstemperatuur, warmte afgevoerd via:
o De transpiratie-reflex
o Uitzetten van bloedvaten
- Bij te lage omgevingstemperatuur, warmte gecorrigeerd via:
o De bibber-reflex è extra spierarbeid
o Samentrekking van bloedvaten
o Rechtkomen huidharen
2. Binnenklimaat
2.1. Invloed factoren
- Een persoon die in een lokaal zit, ondervindt de volgende invloeden:
o De luchttemperatuur (𝑡! )
o De oppervlaktetemperatuur van de wanden (gewogen gemiddelde) (𝑡"# )
∑#
"$%(&!" ∗(")
§ 𝑡"# = ∑#
"$% ("
• 𝑡"! = oppervlaktetemperatuur van de wand i [°C]
• 𝐴! = oppervlakte van de wand i [𝑚* ]
o De vloertemperatuur
o De luchtsnelheid
o De luchtvochtigheid
2.2. Droge resulterende temperatuur (𝒕𝒓𝒅 )
- Meting: via speciale thermometer of via formule:
&&'()* /&!+
o 𝑡-. = *
- Enkele richtvoorwaarden:
o Wintervoorwaarden:
§ Woon, slaap, klas, winkels, hotels, restaurants, kantoren, … = +/-20°C
§ Keuken, toeliet, … = +/-18°C
§ Gang, trapzaal, inkom, … = +/-15°C
§ Badkamer, kleedkamer, … = +/-22°C
§ Technische ruimten = +/-5°C
o Zomervoorwaarden:
§ Woonruimten = +/-28°C
- 𝒕𝒓𝒅 : randvoorwaarden in “normale omstandigheden”
o De aanwezige personen zijn in rust of verrichten slechts lichte arbeid
o De relatieve luchtvochtigheid 𝜑 is beperkt tussen 40% < 𝜑 < 70%
o De luchtsnelheid v is beperkt tot v < 0,2 m/s
o Er is geen overmatige toevoer van zonnen warmte of andere stralingen
o Het verschil tss. de wand en de luchttemperatuur mag niet te groot: I𝑡! − 𝑡"# I < 10°C
o De temperatuur van de vloer, afh van materiaal tussen 21°C – 30°C
3/32
, Yaman Al Darra – r1006923
Samenvatting: Bouwfysica
3. Buitenklimaat
3.1. Neerslag
- 3 aspecten moeten ondergezocht worden:
o Regen
o Bouwvocht
o Condens è luchtvochtigheid
3.2. Wind
- Winddrukken en zuigkrachten
- Wind, en de ermee gepaard gaande over- en onderdrukken, zorgt voor
tochtverschijnselen zowel binnen als buiten het gebouw.
3.3. Temperatuur
- Referentiewaarden voor de buitentemperatuur
- Oppervlaktetemperaturen
- De invloed van de aardwarmte
- De invloed van de zon
o Geografische ligging van het gebouw
o Tijdsfactor
o Helling en oriëntatie van de constructie elementen
3.4. Luchtvochtigheid
- Relatieve vochtigheid: 75% < 𝜑 < 95%
- Bij 0°C: 80% < 𝜑 < 85%
4/32
