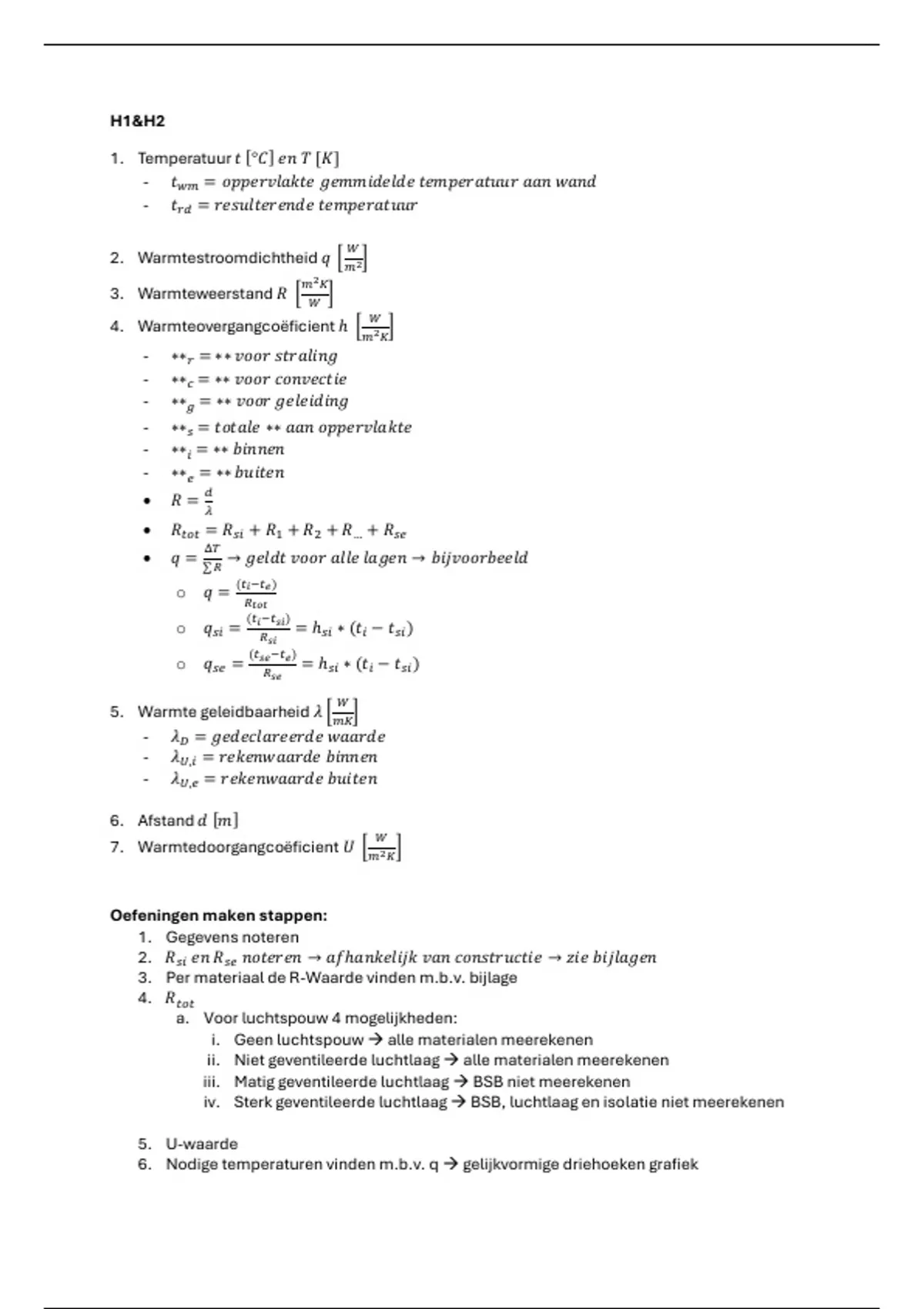

H1&H2

1. Temperatuur 𝑡 [°𝐶] 𝑒𝑛 𝑇 [𝐾]
- 𝑡𝑤𝑚 = 𝑜𝑝𝑝𝑒𝑟𝑣𝑙𝑎𝑘𝑡𝑒 𝑔𝑒𝑚𝑚𝑖𝑑𝑒𝑙𝑑𝑒 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑢𝑟 𝑎𝑎𝑛 𝑤𝑎𝑛𝑑
- 𝑡𝑟𝑑 = 𝑟𝑒𝑠𝑢𝑙𝑡𝑒𝑟𝑒𝑛𝑑𝑒 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑢𝑟

𝑊
2. Warmtestroomdichtheid 𝑞 [𝑚2]
𝑚 2𝐾
3. Warmteweerstand 𝑅 [ ]
𝑊
𝑊
4. Warmteovergangcoëficient ℎ [𝑚2𝐾]
- ∗∗𝑟 = ∗∗ 𝑣𝑜𝑜𝑟 𝑠𝑡𝑟𝑎𝑙𝑖𝑛𝑔
- ∗∗𝑐 = ∗∗ 𝑣𝑜𝑜𝑟 𝑐𝑜𝑛𝑣𝑒𝑐𝑡𝑖𝑒
- ∗∗𝑔 = ∗∗ 𝑣𝑜𝑜𝑟 𝑔𝑒𝑙𝑒𝑖𝑑𝑖𝑛𝑔
- ∗∗𝑠 = 𝑡𝑜𝑡𝑎𝑙𝑒 ∗∗ 𝑎𝑎𝑛 𝑜𝑝𝑝𝑒𝑟𝑣𝑙𝑎𝑘𝑡𝑒
- ∗∗𝑖 = ∗∗ 𝑏𝑖𝑛𝑛𝑒𝑛
- ∗∗𝑒 = ∗∗ 𝑏𝑢𝑖𝑡𝑒𝑛
𝑑
• 𝑅=𝜆
• 𝑅𝑡𝑜𝑡 = 𝑅𝑠𝑖 + 𝑅1 + 𝑅2 + 𝑅… + 𝑅𝑠𝑒
Δ𝑇
• 𝑞 = ∑ 𝑅 → 𝑔𝑒𝑙𝑑𝑡 𝑣𝑜𝑜𝑟 𝑎𝑙𝑙𝑒 𝑙𝑎𝑔𝑒𝑛 → 𝑏𝑖𝑗𝑣𝑜𝑜𝑟𝑏𝑒𝑒𝑙𝑑
(𝑡𝑖 −𝑡𝑒 )
o 𝑞= 𝑅𝑡𝑜𝑡
(𝑡 −𝑡 )
o 𝑞𝑠𝑖 = 𝑖𝑅 𝑠𝑖 = ℎ𝑠𝑖 ∗ (𝑡𝑖 − 𝑡𝑠𝑖 )
𝑠𝑖
(𝑡𝑠𝑒 −𝑡𝑒 )
o 𝑞𝑠𝑒 = 𝑅 = ℎ𝑠𝑖 ∗ (𝑡𝑖 − 𝑡𝑠𝑖 )
𝑠𝑒

𝑊
5. Warmte geleidbaarheid 𝜆 [𝑚𝐾]
- 𝜆𝐷 = 𝑔𝑒𝑑𝑒𝑐𝑙𝑎𝑟𝑒𝑒𝑟𝑑𝑒 𝑤𝑎𝑎𝑟𝑑𝑒
- 𝜆𝑈,𝑖 = 𝑟𝑒𝑘𝑒𝑛𝑤𝑎𝑎𝑟𝑑𝑒 𝑏𝑖𝑛𝑛𝑒𝑛
- 𝜆𝑈,𝑒 = 𝑟𝑒𝑘𝑒𝑛𝑤𝑎𝑎𝑟𝑑𝑒 𝑏𝑢𝑖𝑡𝑒𝑛

6. Afstand 𝑑 [𝑚]
𝑊
7. Warmtedoorgangcoëficient 𝑈 [𝑚2 𝐾]



Oefeningen maken stappen:
1. Gegevens noteren
2. 𝑅𝑠𝑖 𝑒𝑛 𝑅𝑠𝑒 𝑛𝑜𝑡𝑒𝑟𝑒𝑛 → 𝑎𝑓ℎ𝑎𝑛𝑘𝑒𝑙𝑖𝑗𝑘 𝑣𝑎𝑛 𝑐𝑜𝑛𝑠𝑡𝑟𝑢𝑐𝑡𝑖𝑒 → 𝑧𝑖𝑒 𝑏𝑖𝑗𝑙𝑎𝑔𝑒𝑛
3. Per materiaal de R-Waarde vinden m.b.v. bijlage
4. 𝑅𝑡𝑜𝑡
a. Voor luchtspouw 4 mogelijkheden:
i. Geen luchtspouw → alle materialen meerekenen
ii. Niet geventileerde luchtlaag → alle materialen meerekenen
iii. Matig geventileerde luchtlaag → BSB niet meerekenen
iv. Sterk geventileerde luchtlaag → BSB, luchtlaag en isolatie niet meerekenen

5. U-waarde
6. Nodige temperaturen vinden m.b.v. q → gelijkvormige driehoeken grafiek
