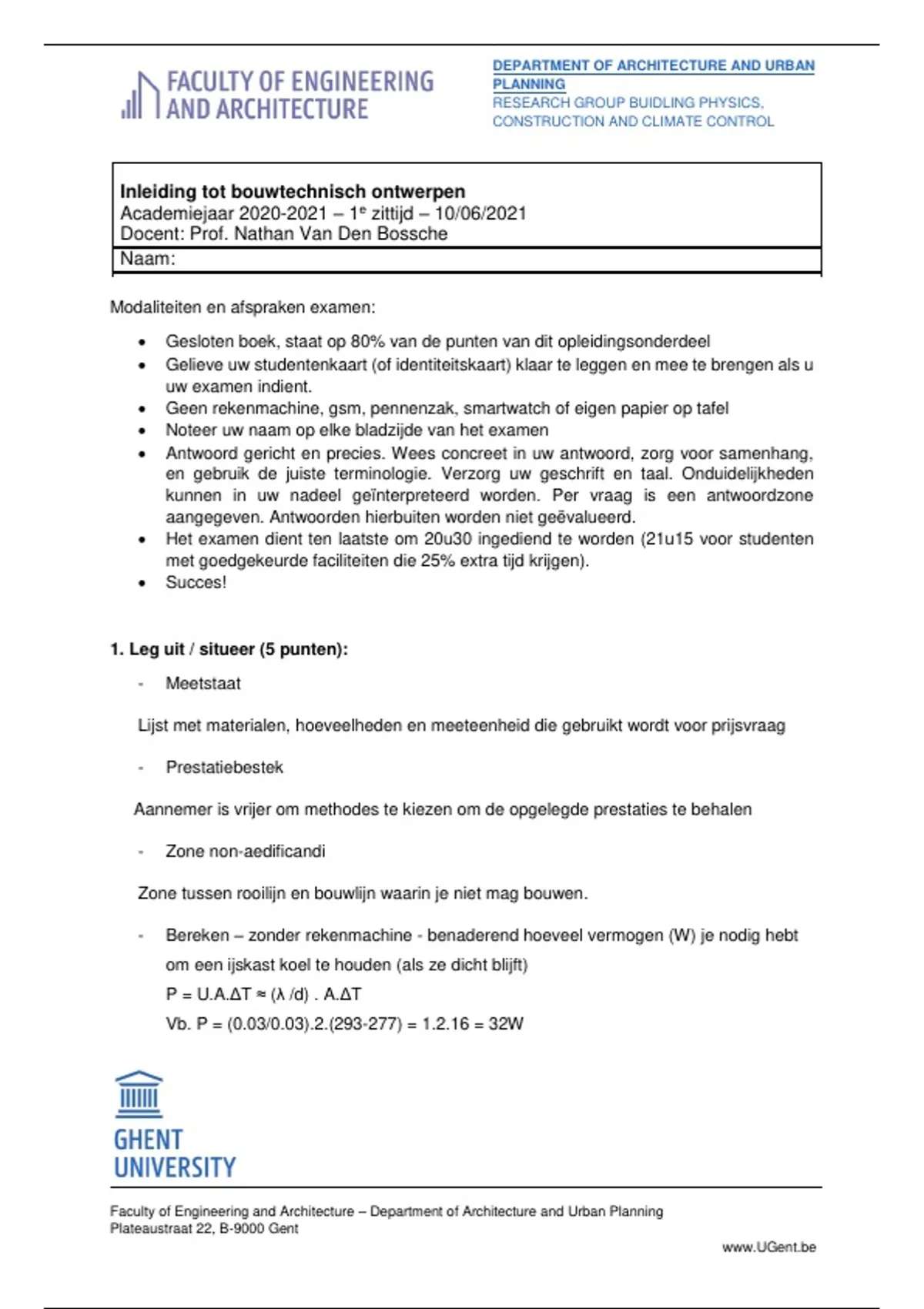

Inleiding tot bouwtechnisch ontwerpen
Academiejaar 2020-2021 – 1e zittijd – 10/06/2021
Docent: Prof. Nathan Van Den Bossche
Naam:
Modaliteiten en afspraken examen:
• Gesloten boek, staat op 80% van de punten van dit opleidingsonderdeel
• Gelieve uw studentenkaart (of identiteitskaart) klaar te leggen en mee te brengen als u
uw examen indient.
• Geen rekenmachine, gsm, pennenzak, smartwatch of eigen papier op tafel
• Noteer uw naam op elke bladzijde van het examen
• Antwoord gericht en precies. Wees concreet in uw antwoord, zorg voor samenhang,
en gebruik de juiste terminologie. Verzorg uw geschrift en taal. Onduidelijkheden
kunnen in uw nadeel geïnterpreteerd worden. Per vraag is een antwoordzone
aangegeven. Antwoorden hierbuiten worden niet geëvalueerd.
• Het examen dient ten laatste om 20u30 ingediend te worden (21u15 voor studenten
met goedgekeurde faciliteiten die 25% extra tijd krijgen).
• Succes!
1. Leg uit / situeer (5 punten):
- Meetstaat
Lijst met materialen, hoeveelheden en meeteenheid die gebruikt wordt voor prijsvraag
- Prestatiebestek
Aannemer is vrijer om methodes te kiezen om de opgelegde prestaties te behalen
- Zone non-aedificandi
Zone tussen rooilijn en bouwlijn waarin je niet mag bouwen.
- Bereken – zonder rekenmachine - benaderend hoeveel vermogen (W) je nodig hebt
om een ijskast koel te houden (als ze dicht blijft)
P = U.A.ΔT ≈ (λ /d) . A.ΔT
Vb. P = (0.03/0.03).2.(293-277) = 1.2.16 = 32W
Faculty of Engineering and Architecture – Department of Architecture and Urban Planning
Plateaustraat 22, B-9000 Gent
www.UGent.be
, Naam: ………………………………………………………………… Studentennummer: ……………………………….
- Verdichten van beton
Met trilnaald luchtbellen uit vers beton trillen
- Hallergetal
Initiële wateropname van baksteen – relevant voor selectie mortel
- Uitstijvende plaat
Plaat op houtskeletbouw die zorgt voor dwarse stabiliteit tegen wind………………
- Drukhout
Reactiehout bij naaldhout door constante belasting (vb wind)………………………
- Hoe vang je de spatkrachten op bij een zadeldak?
Door trekker in spanten, stijve nok, of trekker in vloerplaat…
- Betondekking
Bescherming wapening in beton tegen corrosie door bepaalde dikte beton.
- Waarvoor dient randisolatie bij een dekvloer?
Akoestische ontkoppeling voor contactgeluid…..…………………………………..
- Waarom is de diffusieweerstand van het onderdak relevant?
Lage diffusieweerstand laat droging toe van isolatie naar buiten…..
- Waarvoor dienen tengellatten?
Bevestigen onderdak, creëren spouw voor verluchting en drainage……..
- Kwartssprong
Bij bakproces is er bij 450-600°C een verandering van kristalstructuut van kwarts
- Sinteren
Smelten van kleikorrels tot ze aan elkaar klitten en steenachtige massa vormen…..
- Witroest
Ontstaat bij zink in vochtige omgeving in afwezigheid van CO2………..
- Cambium
Groeilaag boom: maakt houtcellen naar binnen en bastcellen naar buiten ………
- Noem 4 plaatmaterialen op basis van hout en een belangrijke toepassing ervan
1. MDF……….. Meubelindustrie…………………………………………….
2. Houtwolcementplaat (akoestische) isolatie in parkings
3. OSB…………….. Constructieplaat houtskeletbouw…….
4. Houtvezelplaat.. Onderdak …………………………….
2
