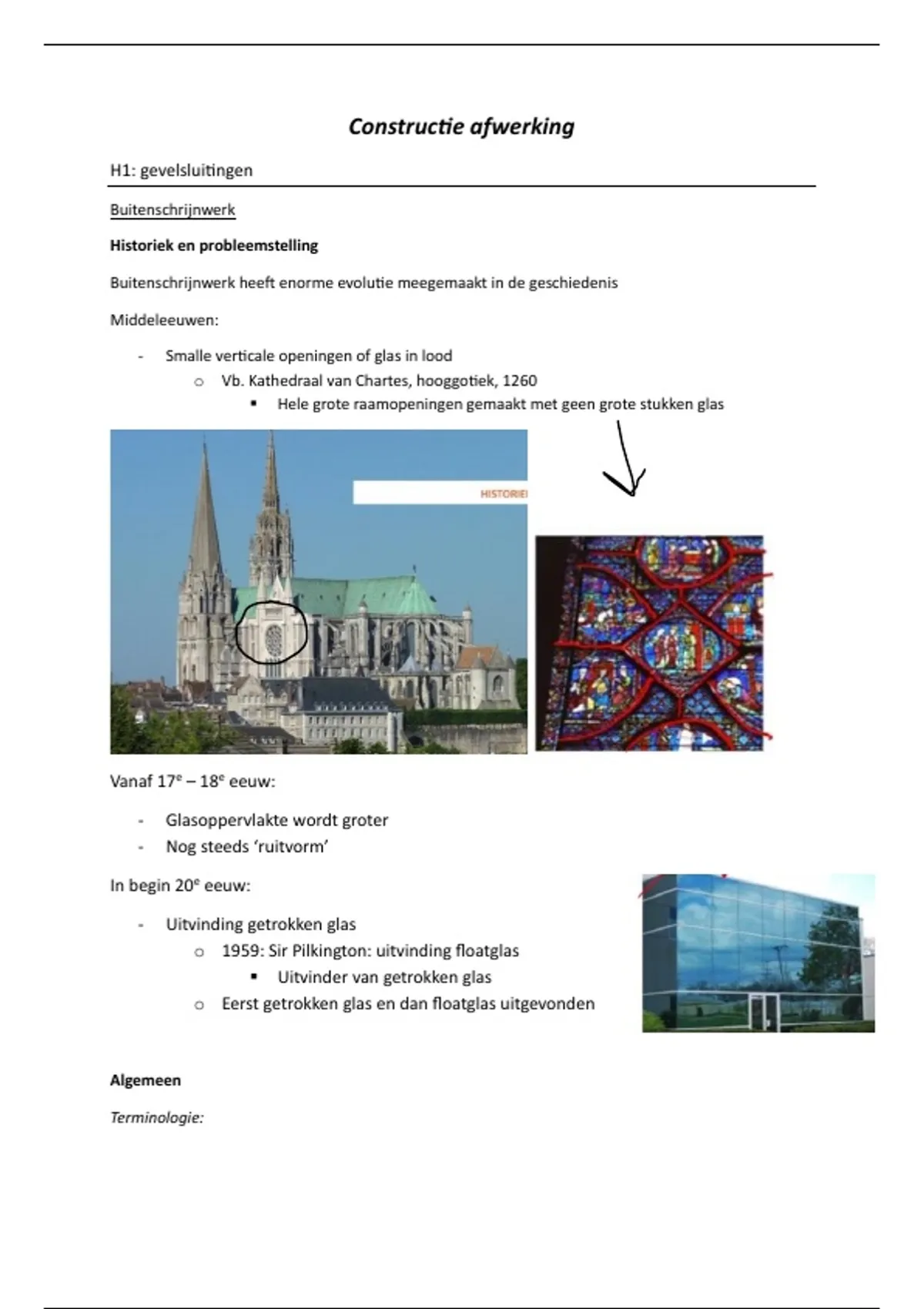

Constructie afwerking
H1: gevelsluitingen
Buitenschrijnwerk
Historiek en probleemstelling
Buitenschrijnwerk heeft enorme evolutie meegemaakt in de geschiedenis
Middeleeuwen:
- Smalle verticale openingen of glas in lood
o Vb. Kathedraal van Chartes, hooggotiek, 1260
▪ Hele grote raamopeningen gemaakt met geen grote stukken glas
Vanaf 17e – 18e eeuw:
- Glasoppervlakte wordt groter
- Nog steeds ‘ruitvorm’
In begin 20e eeuw:
- Uitvinding getrokken glas
o 1959: Sir Pilkington: uitvinding floatglas
▪ Uitvinder van getrokken glas
o Eerst getrokken glas en dan floatglas uitgevonden
Algemeen
Terminologie:
, ➔ Ook opgenomen in algemeen ding
Vensterdeur heeft ook een rubberdichting wat een deur niet heeft
Schuifvenster is niet voor doorgang en schuifdeur eigenlijk wel
,Stijl = verticaal <-> regel = horizontaal
Openingswijzen:
- Verschil tussen vaste en opengaande vensters
- Verschillende manier van openen
- Aanzichten zijn van binnenuit gezien
- Stippenlijn vs. Volle lijn
o Volle lijn = draairichting naar u toe
o Stippenlijn = weg van u
o
- Aanduiding op gevelplannen architect
o Aanzichten zijn van buitenuit gezien
, Prestaties:
- Luchtdoorlatendheid
o Luchtdebiet bij druk van 100 Pa per voeglengte-eenheid of per oppervlakte-eenheid
o Vensters indelen in klassen van 1 tot 4 (=beste)
▪ Raam aan de kust heeft hogere klasse dan die in het binneland
o WTCB-test: min 87 procent van alle vensters klasse 4! → klassen niet streng genoeg
o Vleugel en draaikipvensters doorgaans betere prestatie
▪ Beter dan schuiframen!
o Schuiframen scoren veel minder dan draaikipvensters
o Globale luchtdichtheid
▪ Sterk afh van kwaliteit van de verbinding, de uitvoering!
o Aandachtspunten
▪ De continuïteit van de luchtdichtheidsrubbers
▪ De afstelling van het hang- en sluitwerk
▪ De kwaliteit van de kitvoegen
▪ Het aantal sluitpunten
o Belangrijk aandeel aan globale luchtdichtheid van een gebouw te wijten aan
luchtlekken doorheen het buitenschrijnwerk
o Bij hoge verwachtingen ivm globale luchdichting → ramen vb. klasse 6
- Weerstand tegen windbelasting
o Welke vervorming ondergaat het raam ifv windbelasting?
o Bij druk en onderdruk
o Hoe groter profieldiepte, hoe beter bestand tegen wind
o Hoe groter glasoppervlak, hoe slechter bestand tegen wind
- Waterdichtheid
o In welke mate dat er water binnen komt bij toenemende druk en toenemende
beregeningstijd
