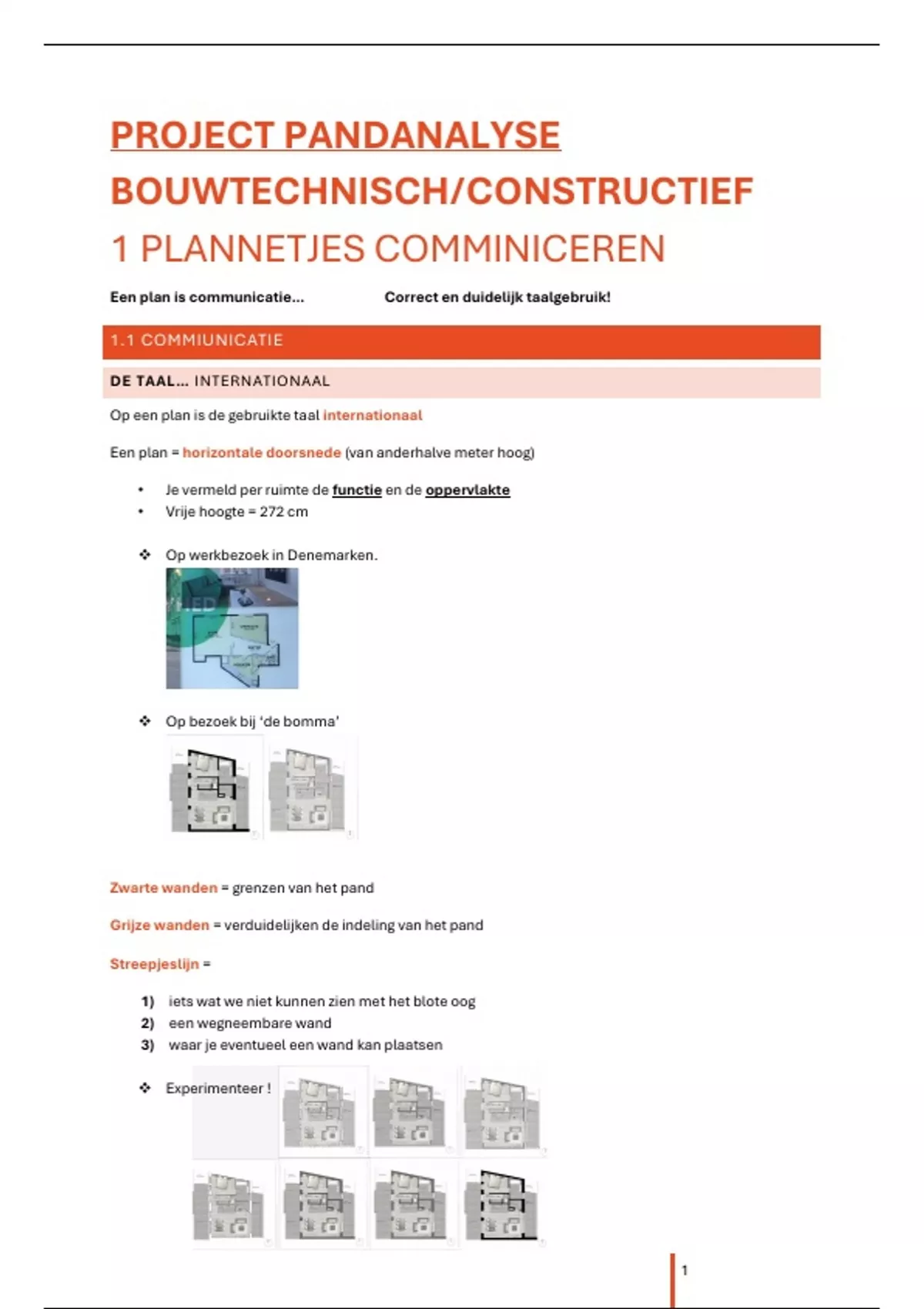

PROJECT PANDANALYSE
BOUWTECHNISCH/CONSTRUCTIEF
1 PLANNETJES COMMINICEREN
Een plan is communicatie… Correct en duidelijk taalgebruik!
1.1 COMMIUNICATIE
DE TAAL… INTERNATIONAAL
Op een plan is de gebruikte taal internationaal
Een plan = horizontale doorsnede (van anderhalve meter hoog)
• Je vermeld per ruimte de functie en de oppervlakte
• Vrije hoogte = 272 cm
❖ Op werkbezoek in Denemarken.
❖ Op bezoek bij ‘de bomma’
Zwarte wanden = grenzen van het pand
Grijze wanden = verduidelijken de indeling van het pand
Streepjeslijn =
1) iets wat we niet kunnen zien met het blote oog
2) een wegneembare wand
3) waar je eventueel een wand kan plaatsen
❖ Experimenteer !
1
,LEESBAARHEID…
Je schrijft best bij je tekening niet contractueel (= niet bindend)
Probeer ook dat het 3D- en 2D-plan niet gespiegeld zijn t.o.v. elkaar
Pijl op trap → duidt de stijgrichting aan
2 opties:
o Ofwel werk je met het noorden naar boven
o Ofwel plaats je de straatzijde horizontaal
Inpandig terras = het terras ligt ‘in het pand’
Uitpandig terras = het terras ligt ‘uit het pand’, het steekt uit
❖ Correctheid
❖
2
,WELKE DATA…
❖ Correcte data!!!
Oppervlaktes moeten overeenkomen
❖ Schaal ?
Schaal = 1/50
schaalbalk
3
, 1.2 CORRECTE DATA (STRUCTUUR)
BRONNEN DATA… AFMETINGEN
meten = weten
leesbaar noteren!
Waarom nuttig om te weten?
Mogelijks verbouwen?
Als je de structuur en de draagmuren van je bouw wijzigt
→ omgevingsvergunning aanvragen
BRONNEN DATA… STRUCTUUR
Stabiliteitsplan ir.
Een stabiliteitsplan aanvragen
• Elke gevel in de woningbouw = dragend
Gebruik je zintuigen en je kennis om te weten of de muur dragend is → voel, kijk en luister
4
