Samenvatting Belangrijke punten Family editing

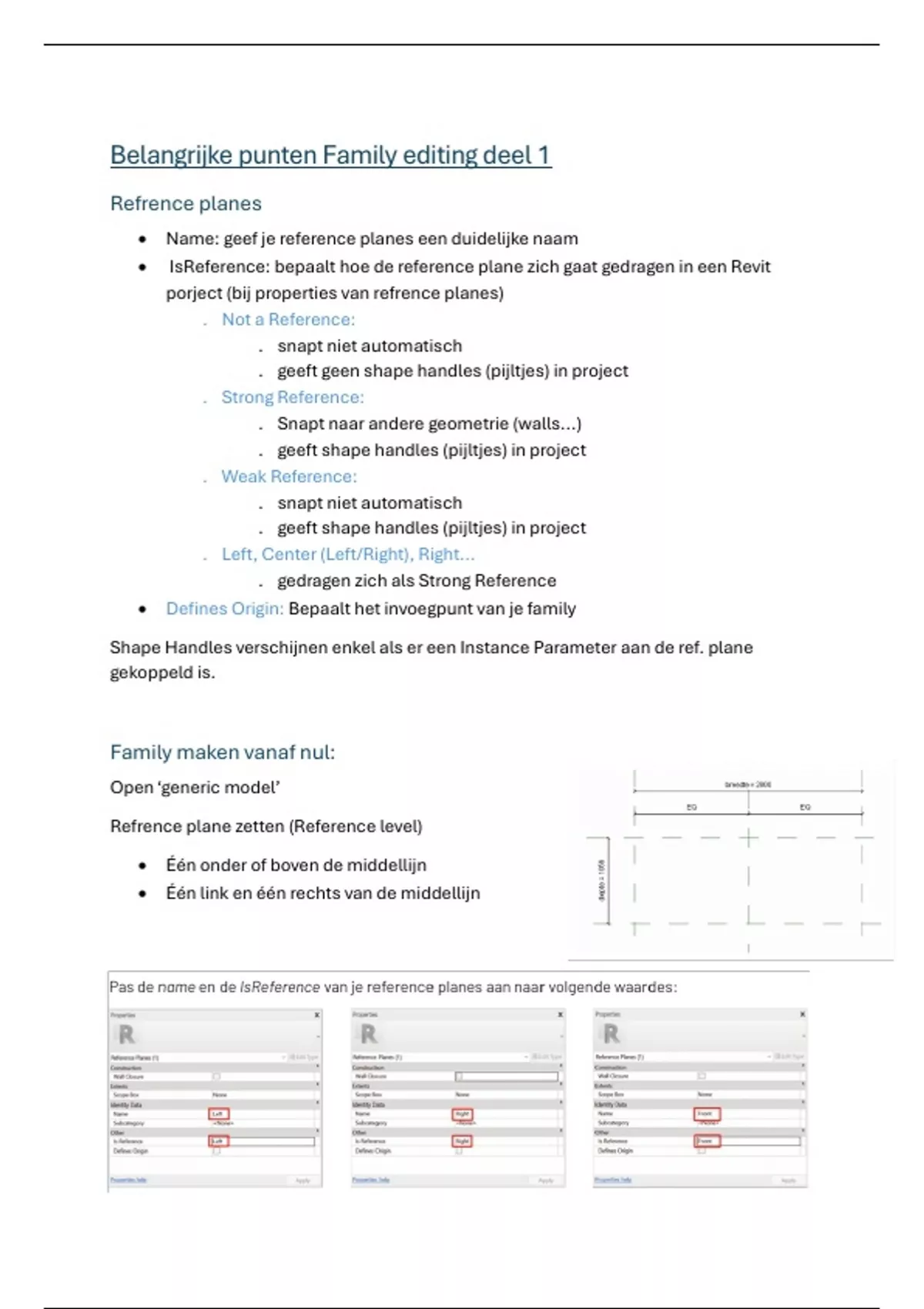

Belangrijke punten Family editing deel 1
Refrence planes
• Name: geef je reference planes een duidelijke naam
• IsReference: bepaalt hoe de reference plane zich gaat gedragen in een Revit
porject (bij properties van refrence planes)
. Not a Reference:
. snapt niet automatisch
. geeft geen shape handles (pijltjes) in project
. Strong Reference:
. Snapt naar andere geometrie (walls...)
. geeft shape handles (pijltjes) in project
. Weak Reference:
. snapt niet automatisch
. geeft shape handles (pijltjes) in project
. Left, Center (Left/Right), Right...
. gedragen zich als Strong Reference
• Defines Origin: Bepaalt het invoegpunt van je family

Shape Handles verschijnen enkel als er een Instance Parameter aan de ref. plane
gekoppeld is.



Family maken vanaf nul:
Open ‘generic model’

Refrence plane zetten (Reference level)

• Één onder of boven de middellijn
• Één link en één rechts van de middellijn
