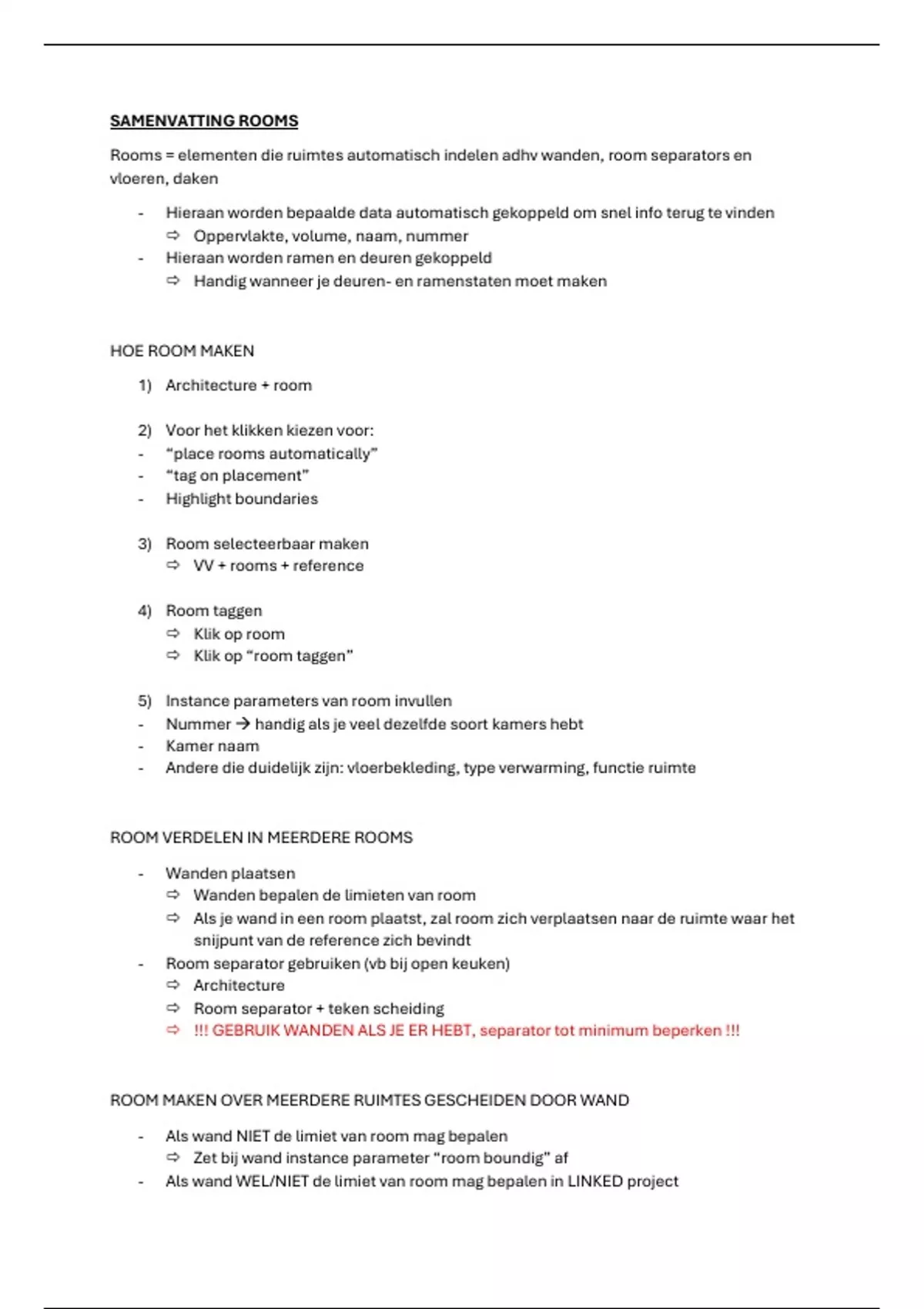

SAMENVATTING ROOMS

Rooms = elementen die ruimtes automatisch indelen adhv wanden, room separators en
vloeren, daken

- Hieraan worden bepaalde data automatisch gekoppeld om snel info terug te vinden
 Oppervlakte, volume, naam, nummer
- Hieraan worden ramen en deuren gekoppeld
 Handig wanneer je deuren- en ramenstaten moet maken



HOE ROOM MAKEN

1) Architecture + room

2) Voor het klikken kiezen voor:
- “place rooms automatically”
- “tag on placement”
- Highlight boundaries

3) Room selecteerbaar maken
 VV + rooms + reference

4) Room taggen
 Klik op room
 Klik op “room taggen”

5) Instance parameters van room invullen
- Nummer → handig als je veel dezelfde soort kamers hebt
- Kamer naam
- Andere die duidelijk zijn: vloerbekleding, type verwarming, functie ruimte



ROOM VERDELEN IN MEERDERE ROOMS

- Wanden plaatsen
 Wanden bepalen de limieten van room
 Als je wand in een room plaatst, zal room zich verplaatsen naar de ruimte waar het
snijpunt van de reference zich bevindt
- Room separator gebruiken (vb bij open keuken)
 Architecture
 Room separator + teken scheiding
 !!! GEBRUIK WANDEN ALS JE ER HEBT, separator tot minimum beperken !!!



ROOM MAKEN OVER MEERDERE RUIMTES GESCHEIDEN DOOR WAND

- Als wand NIET de limiet van room mag bepalen
 Zet bij wand instance parameter “room boundig” af
- Als wand WEL/NIET de limiet van room mag bepalen in LINKED project

,  Selecteer de link
 Edit type + room bounding



ROOMTAG AANPASSEN

- Selecteer alle roomstags (of maak er een juist en gebruik die dan altijd)
 Verander family type van tag naar de standaard tag → M_Room tag with area
 Edit family of dubbel klik op tag
- Nieuwe of meer parameters toevoegen op label
 Selecteer de tag + klik edit label
 Kies de parameters
- Lettertype/grootte veranderen
 Ga naar type properties
 Duplicate
 Verander kleur/lettertype/grootte/voeg kader toe of verwijder (show border)



ERROR OF FOUTEN

- Als je de rooms niet kan selecteren
 Is altijd moeilijk, maar je kan het makkelijker maken door in view visibility
“room+reference” aan te vinken
 Dan komt het kruis dat de room definieerd tevoorschijn
- Als kruis van room niet afgedrukt moet worden
 Enkel plotview afdrukken of room-reference in VV afzetten
- Als je room hebt over 2 ruimtes gescheiden door wand en dat mag niet
 “room bouding” in properties van wand afzetten
- Als je 2 rooms gemaakt hebt en je delete de scheiding ertussen, krijg je error
 Verplaats een room naar andere ruimte OF verwijder een room
 ROOMS OP HET EINDE VAN PROJECT MAKEN
- Voor je nieuw/aangepast label in project steekt→ OPSLAAN

LABELS OF ANNOTATIONS

 Refereren naar bepaalde parameters waar element naar koppelt

, SAMENVATTNG AREAS

= elementen die je zelf aanmaakt adhv Area Boundaries

 Je kan oneindig aantal area types zelf maken
 Worden gebruikt voor:
o Bruto oppervlaktes van hele gebouw
o Bruto oppervlakten van deelelementen (vb appartementen worden met areas
uitgedrukt)
o Brandcompartimenteringsplannen
o Bij voorstudies → als je snel even enkele lijmen wil uitzetten adh oppervlaktes
 Area zijn aparte vieuws !!!

HOE AREA MAKEN

1) Architecture + area + area plan
2) Bepaal type + level van area plan
 Je kan zelf type aanmaken
 Architecture + area + area and volume computations
 Area schemes + New
 Computations
 Kies automatische room + area boundaries (wall finish, center, core layer,
core center)
 GEBRUIK NOOIT AUTOMATISCHE AREA BOUNDARIES BIJ AREAS !!!
 Je hebt er weinig controle over + als je in bruto-oppervlaktes verkeerd zit, kan
dat de klant heel duur uitkomen
