Medische beeldvorming - LPE - Samenvatting

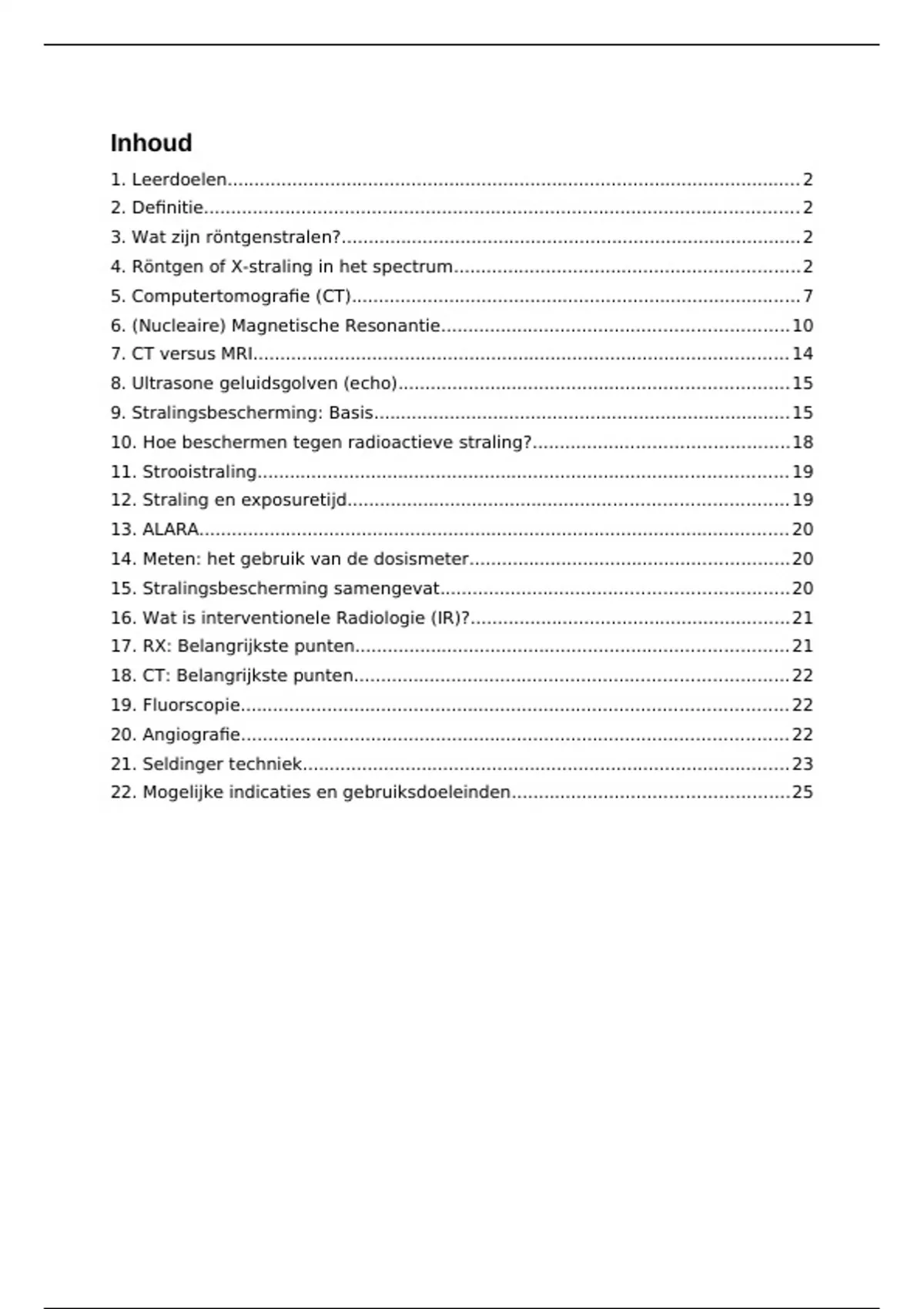

Inhoud
1. Leerdoelen.......................................................................................................... 2
2. Definitie.............................................................................................................. 2
3. Wat zijn röntgenstralen?..................................................................................... 2
4. Röntgen of X-straling in het spectrum................................................................2
5. Computertomografie (CT)................................................................................... 7
6. (Nucleaire) Magnetische Resonantie................................................................10
7. CT versus MRI................................................................................................... 14
8. Ultrasone geluidsgolven (echo)........................................................................15
9. Stralingsbescherming: Basis............................................................................. 15
10. Hoe beschermen tegen radioactieve straling?...............................................18
11. Strooistraling.................................................................................................. 19
12. Straling en exposuretijd................................................................................. 19
13. ALARA............................................................................................................. 20
14. Meten: het gebruik van de dosismeter...........................................................20
15. Stralingsbescherming samengevat................................................................20
16. Wat is interventionele Radiologie (IR)?...........................................................21
17. RX: Belangrijkste punten................................................................................ 21
18. CT: Belangrijkste punten................................................................................ 22
19. Fluorscopie..................................................................................................... 22
20. Angiografie..................................................................................................... 22
21. Seldinger techniek.......................................................................................... 23
22. Mogelijke indicaties en gebruiksdoeleinden...................................................25

,Medische beeldvorming
1. Leerdoelen
 Je kan de verschillende onderzoek modaliteiten (RX, CT, MR, echo) hun
werking en toepassingen bespreken
 Je kan de aandachtspunten bij het gebruik van deze modaliteiten
toelichten
 Je kan voorbeelden geven bij het gebruik van de onderzoek modaliteiten




2. Definitie




3. Wat zijn röntgenstralen?
 Röntgenstralen of X-straling
 Vernoemd naar ontdekker: Wilhelm Röntgen (1895)
 Elektromagnetische straling
 Gebruikt binnen medische beeldvorming omwille van optische
eigenschappen: licht wordt door structuur teruggekaatst
 Verschillende andere toepassingen:
o Bv. misdaadbestrijding in luchthaven, controle vrachtwagen op
mensensmokkel




4. Röntgen of X-straling in het spectrum
 Hoe korter de golflengte, hoe sneller de stralingsgolf is
 Hoe sneller, hoe penetranter de stralingsbundel en hoe dieper hij dus in de
weefsels gaat doorstralen

, o Bv. gewone lichtstralen
kunnen worden
tegengehouden door
onze hand of door een
stuk karton
 X-stralen zijn in die mate
‘sterker’ dat ze door ons
lichaam niet / weinig worden
tegengehouden




Hoe worden X-stralen opgewekt?
 Een glazen, vacuüm buis
 Een kathode stuurt negatieve elektronen
naar een positieve metalen anode
 (de tungsten anode)
 Deze worden opgevangen en door de
reactie / afkaatsing van de elektronen op
de anode worden X-stralen geproduceerd




 Afremming van de snelheid zorgt voor radioactieve stralen (röntgen
stralen)

 X-stralen specifiek lokaliseren op lichaam van patiënt, maar door te
botsen, ontstaan sproeistralen die gevaarlijk zijn voor ons als vpk

, Stralen gaan door de patiënt die op een speciale plaat ligt. Die stralen die door
de patiënt gaan, worden geregistreerd en omgevormd tot een beeld
Stralenbundel zo klein mogelijk houden, want anders beschadig je te veel weefsel
Het enige wat deze stralen kan tegenhouden is lood & beton



Werking geprojecteerde radiografie RX toestel
(eenvoudig)
 De Röntgen buis wordt aangedreven en produceert de X-
stralen.
Afhankelijk van het lichaamsdeel moet je meer of minder
straling geven
 Deze worden via de RX-buis en diafragma (collimator 1)
naar de opname tafel gekaatst


 De patiënt ligt, zit of staat op de onderzoekstafel

 De straling gaat door het lichaam en wordt
opgevangen door een ‘gevoelige plaat’ of
stralingsdetector

 De beeldreceptor vangt de stralingsenergie op en zet
deze om in beeld

 Het beeld wordt vastgelegd




1
Het stuk dat afgebakend wordt om een foto van te nemen
