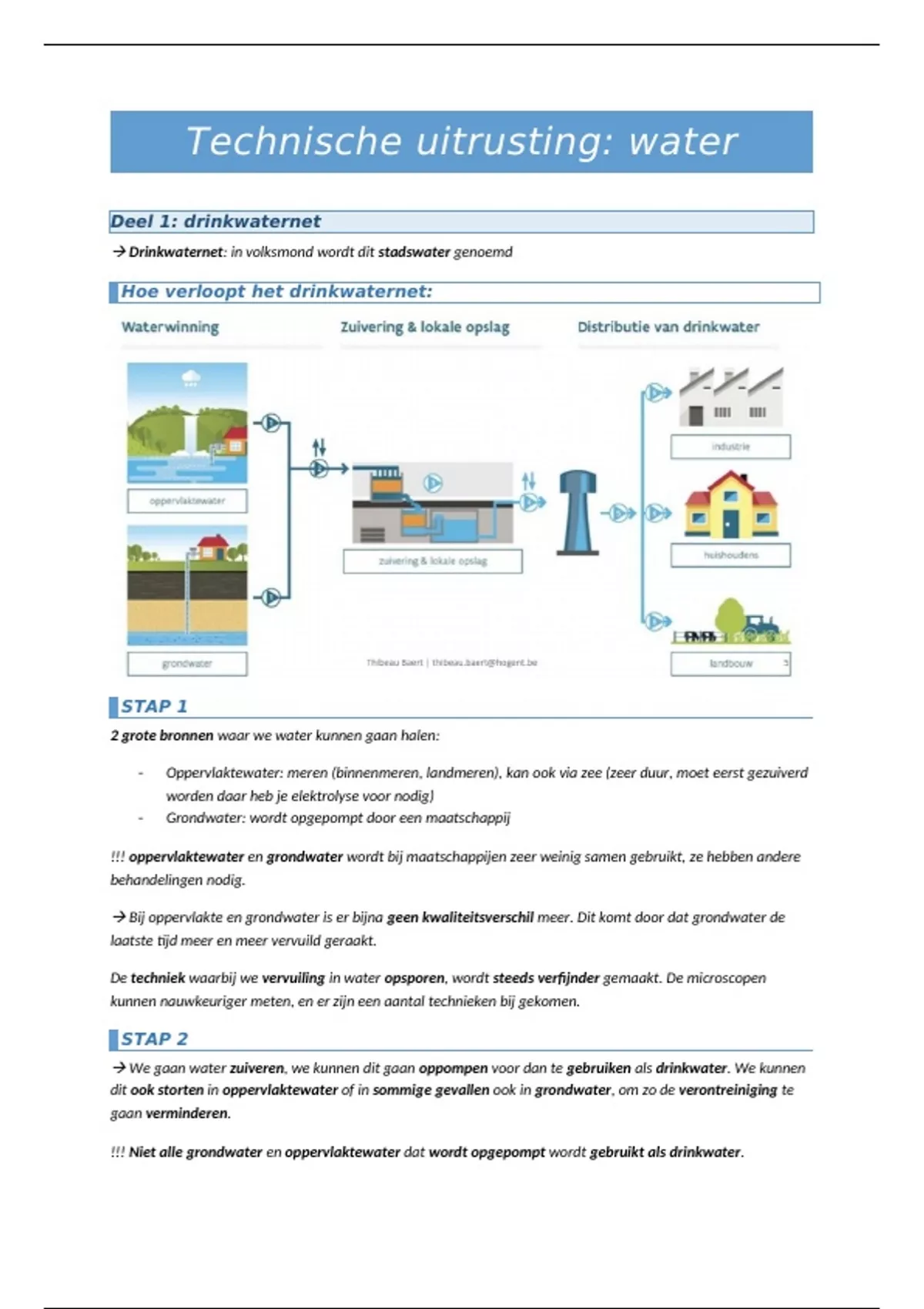

Technische uitrusting: water
Deel 1: drinkwaternet
Drinkwaternet: in volksmond wordt dit stadswater genoemd
Hoe verloopt het drinkwaternet:
STAP 1
2 grote bronnen waar we water kunnen gaan halen:
- Oppervlaktewater: meren (binnenmeren, landmeren), kan ook via zee (zeer duur, moet eerst gezuiverd
worden daar heb je elektrolyse voor nodig)
- Grondwater: wordt opgepompt door een maatschappij
!!! oppervlaktewater en grondwater wordt bij maatschappijen zeer weinig samen gebruikt, ze hebben andere
behandelingen nodig.
Bij oppervlakte en grondwater is er bijna geen kwaliteitsverschil meer. Dit komt door dat grondwater de
laatste tijd meer en meer vervuild geraakt.
De techniek waarbij we vervuiling in water opsporen, wordt steeds verfijnder gemaakt. De microscopen
kunnen nauwkeuriger meten, en er zijn een aantal technieken bij gekomen.
STAP 2
We gaan water zuiveren, we kunnen dit gaan oppompen voor dan te gebruiken als drinkwater. We kunnen
dit ook storten in oppervlaktewater of in sommige gevallen ook in grondwater, om zo de verontreiniging te
gaan verminderen.
!!! Niet alle grondwater en oppervlaktewater dat wordt opgepompt wordt gebruikt als drinkwater.
, STAP 3
Het grondwater en oppervlaktewater hebben we binnengetrokken, hier gaan we een aantal toepassingen op
uitvoeren: ZIE STAPPEN
Het water wordt opgeslagen in watertorens (maar een klein deel van het water) de watertorens dienen ook
voor het op druk brengen van water. We moeten voldoende druk behouden in het kanaal om alle huishoudens,
industrie en landbouw genoeg gaan voorzien van water.
Er zijn minimale drukken die moeten gehaald worden voor huishoudelijke toepassingen. (2,5 bar)
Drinkwaterbereiding GRONDWATER
Uit diepe lagen, meestal vrij goede kwaliteit MAAR goede kwaliteit, of slechte kwaliteit water, de
standaarden moeten sowieso gehaald worden.
Nadeel: er zit weinig zuurstof in dat water. Door de dichtheid van de aarde is alles van zuurstof uit dat water
geduwd.
Stappen drinkwaterbereiding UIT GRONDWATER
1. Oppompen van grondwater
2. Beluchten: zuurstof in, koolzuurgas uit
3. Verwijderen van ijzerdeeltjes: chemisch product vlokvorming + vlokken verwijderen (kelkmelk wordt
toegevoegd, dit bevorderd ijzer-vlokvorming, deze ijzervlokken kunnen gier gescheiden worden
4. Zandfiltratie
5. Eventueel ontsmetten en stockeren van water
6. Met deze pompen wordt het water omhooggestuwd tot in de watertorens
Drinkwaterbereiding OPPERVLAKTEWATER
Word opgepompt tot een site van een drinkwatermaatschappij, wordt eerst een tijd aan de zuivere lucht
blootgesteld (dit geeft een eerste zuivering). De zwaardere elementen zakken naar de bodem (slip,
verontreiniging) dit wordt na een aantal tijd ook gezuiverd.
Er zitten bacteriën in het water die zuiverend kunnen werken door de andere bacteriën op te eten.
, Komt uit bv. het Albertkanaal, de gavers, …
Nadeel: meer verontreiniging bij aanvang dan grondwater
Stappen drinkwaterbereiding uit oppervlaktewater
1. Oppervlaktewater overpompen naar drinkwatermaatschappij
2. Stockage in spaarbekkens zelf zuiverende werking
3. Verwijderen van bacteriën en organische stoffen: met een chemisch product vlokvorming +
verwijdering vlokvorming
4. Zandfiltratie
5. Desinfectie met ozon
6. Bed van actieve kool: verbeteren van geur en smaak water
7. Ontsmetting en stockage van het water
De verdeling van oppervlaktewater en grondwater is ongeveer even veel (meeste water komt van
Vlaanderen)
Lokale opslag van drinkwater
Watertoren
Heeft ook een afvoer en een toevoer.
Bestaat uit:
- Kruipgedeelte met reservoir (vaak uit beton)
- Voetgedeelte dat kuip draagt
- Aanvoerleiding uit waterproductiecentrum
- Distributieleiding naar klanten
- Leegloop- (voor onderhoud) en overloopleiding
Rein waterkelder
Ondergronds waterreservoir (vaak uit beton
Gelijkenissen watertoren en rein waterkelder:
- Vangen schommelingen in piekverbruik op het drinkwaternet op (piek =
wanneer we douchen s ’morgens, … wanneer het verbruik het hoogst is)
- Monitoren van water van belang (stilstaand in beweging houden anders kans op legionella): risico
op bacterie groei
Verschillen watertoren en rein waterkelder:
