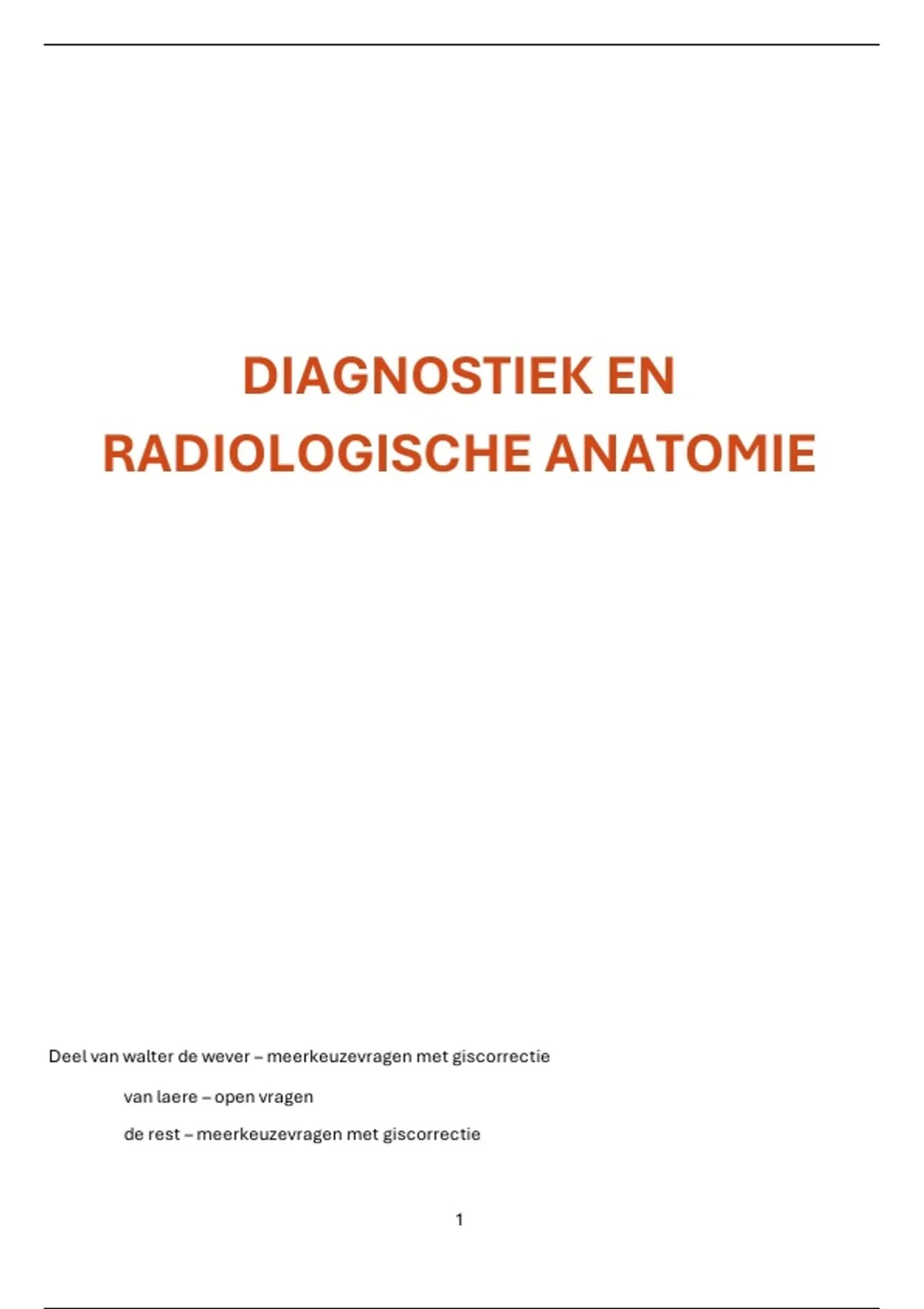

DIAGNOSTIEK EN
RADIOLOGISCHE ANATOMIE
DEEL VAN WALTER DE WEVER: RADIOLOGIE EN RADIOLOGISCHE ANATOMIE
! JE MAG ME ALTIJD PRIVÉ STUREN (INSTAGRAM ANKE_KILLEMOES) EN DAN IS ER KORTING ;)
Deel van walter de wever – meerkeuzevragen met giscorrectie
van laere – open vragen
de rest – meerkeuzevragen met giscorrectie
1
,INHOUD
1. Röntgenstralen – projectieradiologie ......................................................................................... 4
Beeldvormingstechnieken ........................................................................................................... 4
Beeldvorming dmv röntgenstralen ................................................................................................ 4
Projectieradiologie vs doorsnederadiologie ............................................................................. 13
2. Röntgenstralen – doorsnederadiologie .................................................................................... 20
Beeldvormingstechnieken gebruikmakend van röntgenstralen ..................................................... 20
Contraststoffen......................................................................................................................... 25
3. Ultratonen en magnetische resonantie .................................................................................... 34
Echografie – beeldvorming dmv geluidsgolven ............................................................................. 34
MRI (magnetische resonantie) – radiofrequentiegolven en magneetvelden .................................... 50
4. contraststoffen ...................................................................................................................... 58
Röntgencontrastmiddelen ......................................................................................................... 59
Positieve contrastmiddelen ....................................................................................................... 59
Negatieve contrastmiddelen ...................................................................................................... 69
Contrastmiddelen voor echografie ............................................................................................. 70
Contrastmiddelen voor MRI ....................................................................................................... 72
5. Radiologische anatomie van de normale thorax ....................................................................... 74
Thoraxwand .............................................................................................................................. 75
Weke delen componenten ......................................................................................................... 77
Botstructuren ........................................................................................................................... 80
Pleura ...................................................................................................................................... 81
Diafragma ................................................................................................................................. 84
Hart.......................................................................................................................................... 89
Pericard.................................................................................................................................... 93
Mediastinum............................................................................................................................. 96
Trachea .................................................................................................................................. 100
Mediastinale compartimenten ................................................................................................. 104
Longhili .................................................................................................................................. 105
(Secondary) Pulmonary lobule ................................................................................................. 110
6. Radiologische anatomie van het normale abdomen ............................................................... 112
Het abdomen .......................................................................................................................... 112
Pelvis ..................................................................................................................................... 114
2
,Peritoneale caviteit ................................................................................................................. 114
Gastro-intestinaal stelsel ........................................................................................................ 115
Slokdarm ................................................................................................................................ 117
Maag ...................................................................................................................................... 120
Duodenum ............................................................................................................................. 121
Dunne darm ............................................................................................................................ 122
Colon ..................................................................................................................................... 124
Lever ...................................................................................................................................... 127
Galblaas en galwegen.............................................................................................................. 132
Pancreas ................................................................................................................................ 135
Milt......................................................................................................................................... 137
Pelviene organen ..................................................................................................................... 139
Nieren .................................................................................................................................... 140
Nieren en ureters .................................................................................................................... 141
Bijnieren ................................................................................................................................. 146
Het kleine bekken.................................................................................................................... 148
Blaas ...................................................................................................................................... 148
Blaas en urethra ...................................................................................................................... 150
Uterus .................................................................................................................................... 151
Ovaria .................................................................................................................................... 154
Prostaat ................................................................................................................................. 156
Zaadblaasjes .......................................................................................................................... 158
Retroperitoneale bloedvaten .................................................................................................... 158
Anatomische kwadranten en vlakken........................................................................................ 160
3
, 1. RÖNTGENSTRALEN – PROJECTIERADIOLOGIE
BEELDVORMINGSTECHNIEKEN
RX en CT – röntgenstralen
MRI (magnetische resonantie) – radiofrequentiegolven en magneetvelden
US (echografie) – ultra-geluidsgolven
Nucleaire beeldvorming
BEELDVORMING DMV RÖNTGENSTRALEN
Röntgenstralen ontstaan als energierijke elektronen plotseling worden afgeremd doordat ze tegen
materie botsen.
Basiscomponenten van een röntgentoestel
− röntgenbuis
− röntgenstralen
− röntgendetector
− röntgenfoto
Röntgenbuis met röntgenstralen erin, gaan door het lichaam waar we foto’s van willen en komen op
röntgendetector terecht en zo krijgen we röntgenfoto.
De straling wordt opgewekt in een röntgenbuis, waarin tussen een kathode en een anode een hoge
spanning (buisspanning kV) wordt aangelegd.
Uit de kathode komen elektronen vrij, die in een smalle bundel (buisstroom mA) gericht zijn op een deel
van de anode, de focus.
Bij de botsing van de elektronen tegen de focus wordt een deel van hun bewegingsenergie in
röntgenstraling omgezet en deze wordt als een divergerende bundel gericht op de detector, waarbij de
straling interacties aangaat met de weefsels die in de bundel liggen (het lichaam).
Een loden omhulsel van de buis voorkomt dat straling in ongewenste richtingen uittreedt.
kilovolt kV en milliampère mA belangrijk!
