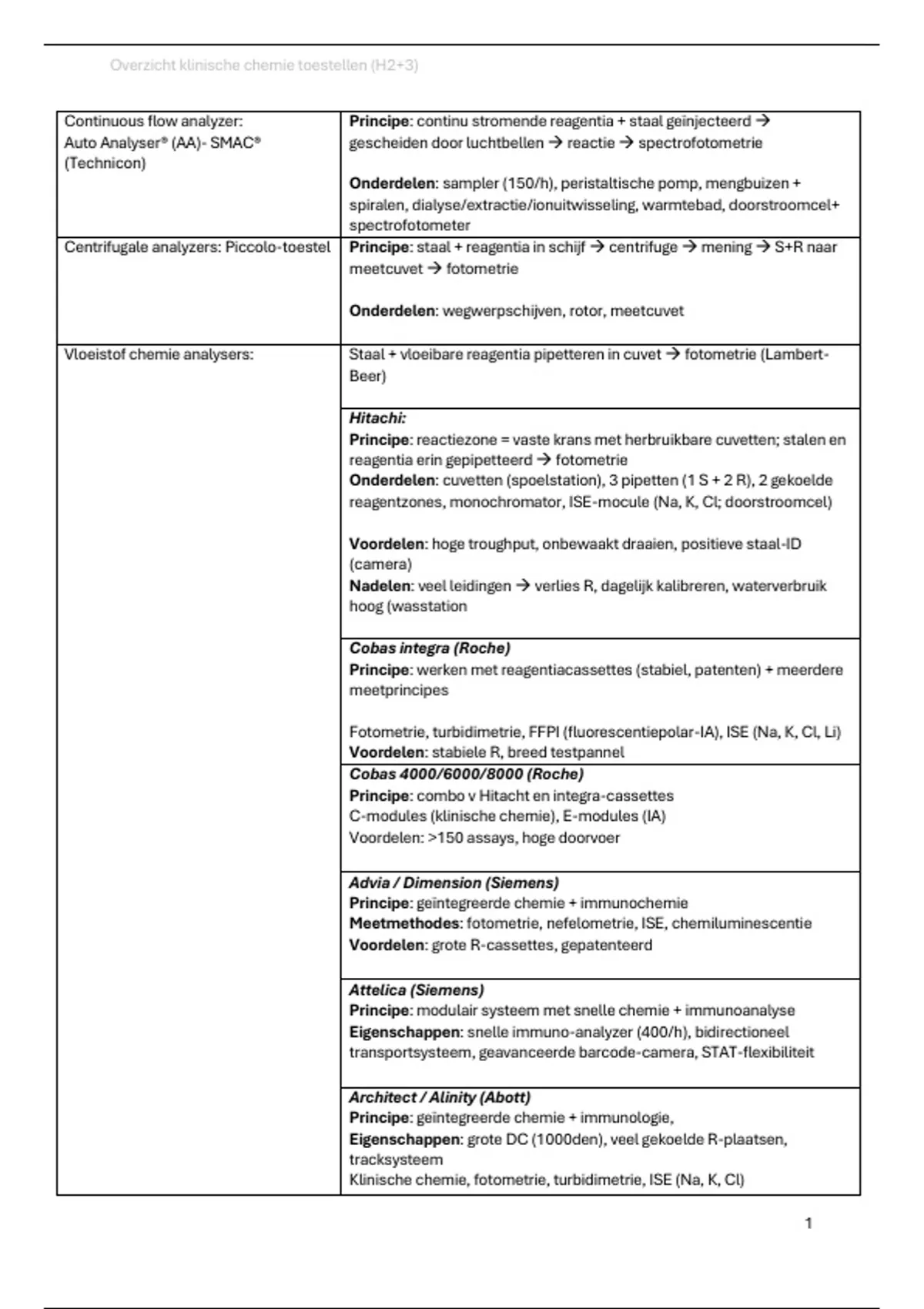

Overzicht klinische chemie toestellen (H2+3)
Continuous flow analyzer: Principe: continu stromende reagentia + staal geïnjecteerd →
Auto Analyser® (AA)- SMAC® gescheiden door luchtbellen → reactie → spectrofotometrie
(Technicon)
Onderdelen: sampler (150/h), peristaltische pomp, mengbuizen +
spiralen, dialyse/extractie/ionuitwisseling, warmtebad, doorstroomcel+
spectrofotometer
Centrifugale analyzers: Piccolo-toestel Principe: staal + reagentia in schijf → centrifuge → mening → S+R naar
meetcuvet → fotometrie
Onderdelen: wegwerpschijven, rotor, meetcuvet
Vloeistof chemie analysers: Staal + vloeibare reagentia pipetteren in cuvet → fotometrie (Lambert-
Beer)
Hitachi:
Principe: reactiezone = vaste krans met herbruikbare cuvetten; stalen en
reagentia erin gepipetteerd → fotometrie
Onderdelen: cuvetten (spoelstation), 3 pipetten (1 S + 2 R), 2 gekoelde
reagentzones, monochromator, ISE-mocule (Na, K, Cl; doorstroomcel)
Voordelen: hoge troughput, onbewaakt draaien, positieve staal-ID
(camera)
Nadelen: veel leidingen → verlies R, dagelijk kalibreren, waterverbruik
hoog (wasstation
Cobas integra (Roche)
Principe: werken met reagentiacassettes (stabiel, patenten) + meerdere
meetprincipes
Fotometrie, turbidimetrie, FFPI (fluorescentiepolar-IA), ISE (Na, K, Cl, Li)
Voordelen: stabiele R, breed testpannel
Cobas 4000/6000/8000 (Roche)
Principe: combo v Hitacht en integra-cassettes
C-modules (klinische chemie), E-modules (IA)
Voordelen: >150 assays, hoge doorvoer
Advia / Dimension (Siemens)
Principe: geïntegreerde chemie + immunochemie
Meetmethodes: fotometrie, nefelometrie, ISE, chemiluminescentie
Voordelen: grote R-cassettes, gepatenteerd
Attelica (Siemens)
Principe: modulair systeem met snelle chemie + immunoanalyse
Eigenschappen: snelle immuno-analyzer (400/h), bidirectioneel
transportsysteem, geavanceerde barcode-camera, STAT-flexibiliteit
Architect / Alinity (Abott)
Principe: geïntegreerde chemie + immunologie,
Eigenschappen: grote DC (1000den), veel gekoelde R-plaatsen,
tracksysteem
Klinische chemie, fotometrie, turbidimetrie, ISE (Na, K, Cl)
1
, Overzicht klinische chemie toestellen (H2+3)
Droge chemie analyzers Principe: R in droge vorm (strips of microslides), gebruik Kubelka-Munk
vgl, enkelvoudige of combinatiestrips, microslides/XT-microslides
Vitros:
Microslides (meerdere filmlagen R) & XT-microslides (2 bep tgl):
- Staal op spreidingslaag → gelijkmatige opname, door capillair
netwerk, interferende delen tegengehouden
- Scavengerlaag (soms): verwijderen chem interferenties
- Migratie naar R-laag → start chem-reactie
- Migratie naar indicatorlaag → vorming kleurstof
- Meting: reflectospectrofotometrie (licht door indicator- + R-laag)
Potentiometrische slides: meting elektrolyten via potentiometrie (ISE)
- Vloeistof diffunderen naar elkaar via papierbrug
- Ontstaan stabiele vloeistofjunctie
- Potentiaalverschil tss elektroden meten
MicroTip-systeem:
- Cuvetje waar S+R worden gemengd, cuvetje = wegwerpbaar
- Geen water nodig, vaste naalden → minimale carry-over
- R in cuvet kant-en-klaar
Microsensor:
- Staal opzuigen met VersaTip → dicht smelten = nu CuveTip
- Microsensor meer tip → interferentie (rood, troebel, geel)
- MicroTip zuigt staal uit CuveTip → naar cuvetje met R
Voordelen: wegwerp = geen carry-over, geen R-bereiding, lange
bewaartijd, hoge DC, geen leidingen
Urine analyse (Roche)
Combur Teststrips: visuele aflezing, automatisch met fotometrie
Voordeel: geen voorbehandeling nodig
2
Continuous flow analyzer: Principe: continu stromende reagentia + staal geïnjecteerd →
Auto Analyser® (AA)- SMAC® gescheiden door luchtbellen → reactie → spectrofotometrie
(Technicon)
Onderdelen: sampler (150/h), peristaltische pomp, mengbuizen +
spiralen, dialyse/extractie/ionuitwisseling, warmtebad, doorstroomcel+
spectrofotometer
Centrifugale analyzers: Piccolo-toestel Principe: staal + reagentia in schijf → centrifuge → mening → S+R naar
meetcuvet → fotometrie
Onderdelen: wegwerpschijven, rotor, meetcuvet
Vloeistof chemie analysers: Staal + vloeibare reagentia pipetteren in cuvet → fotometrie (Lambert-
Beer)
Hitachi:
Principe: reactiezone = vaste krans met herbruikbare cuvetten; stalen en
reagentia erin gepipetteerd → fotometrie
Onderdelen: cuvetten (spoelstation), 3 pipetten (1 S + 2 R), 2 gekoelde
reagentzones, monochromator, ISE-mocule (Na, K, Cl; doorstroomcel)
Voordelen: hoge troughput, onbewaakt draaien, positieve staal-ID
(camera)
Nadelen: veel leidingen → verlies R, dagelijk kalibreren, waterverbruik
hoog (wasstation
Cobas integra (Roche)
Principe: werken met reagentiacassettes (stabiel, patenten) + meerdere
meetprincipes
Fotometrie, turbidimetrie, FFPI (fluorescentiepolar-IA), ISE (Na, K, Cl, Li)
Voordelen: stabiele R, breed testpannel
Cobas 4000/6000/8000 (Roche)
Principe: combo v Hitacht en integra-cassettes
C-modules (klinische chemie), E-modules (IA)
Voordelen: >150 assays, hoge doorvoer
Advia / Dimension (Siemens)
Principe: geïntegreerde chemie + immunochemie
Meetmethodes: fotometrie, nefelometrie, ISE, chemiluminescentie
Voordelen: grote R-cassettes, gepatenteerd
Attelica (Siemens)
Principe: modulair systeem met snelle chemie + immunoanalyse
Eigenschappen: snelle immuno-analyzer (400/h), bidirectioneel
transportsysteem, geavanceerde barcode-camera, STAT-flexibiliteit
Architect / Alinity (Abott)
Principe: geïntegreerde chemie + immunologie,
Eigenschappen: grote DC (1000den), veel gekoelde R-plaatsen,
tracksysteem
Klinische chemie, fotometrie, turbidimetrie, ISE (Na, K, Cl)
1
, Overzicht klinische chemie toestellen (H2+3)
Droge chemie analyzers Principe: R in droge vorm (strips of microslides), gebruik Kubelka-Munk
vgl, enkelvoudige of combinatiestrips, microslides/XT-microslides
Vitros:
Microslides (meerdere filmlagen R) & XT-microslides (2 bep tgl):
- Staal op spreidingslaag → gelijkmatige opname, door capillair
netwerk, interferende delen tegengehouden
- Scavengerlaag (soms): verwijderen chem interferenties
- Migratie naar R-laag → start chem-reactie
- Migratie naar indicatorlaag → vorming kleurstof
- Meting: reflectospectrofotometrie (licht door indicator- + R-laag)
Potentiometrische slides: meting elektrolyten via potentiometrie (ISE)
- Vloeistof diffunderen naar elkaar via papierbrug
- Ontstaan stabiele vloeistofjunctie
- Potentiaalverschil tss elektroden meten
MicroTip-systeem:
- Cuvetje waar S+R worden gemengd, cuvetje = wegwerpbaar
- Geen water nodig, vaste naalden → minimale carry-over
- R in cuvet kant-en-klaar
Microsensor:
- Staal opzuigen met VersaTip → dicht smelten = nu CuveTip
- Microsensor meer tip → interferentie (rood, troebel, geel)
- MicroTip zuigt staal uit CuveTip → naar cuvetje met R
Voordelen: wegwerp = geen carry-over, geen R-bereiding, lange
bewaartijd, hoge DC, geen leidingen
Urine analyse (Roche)
Combur Teststrips: visuele aflezing, automatisch met fotometrie
Voordeel: geen voorbehandeling nodig
2
