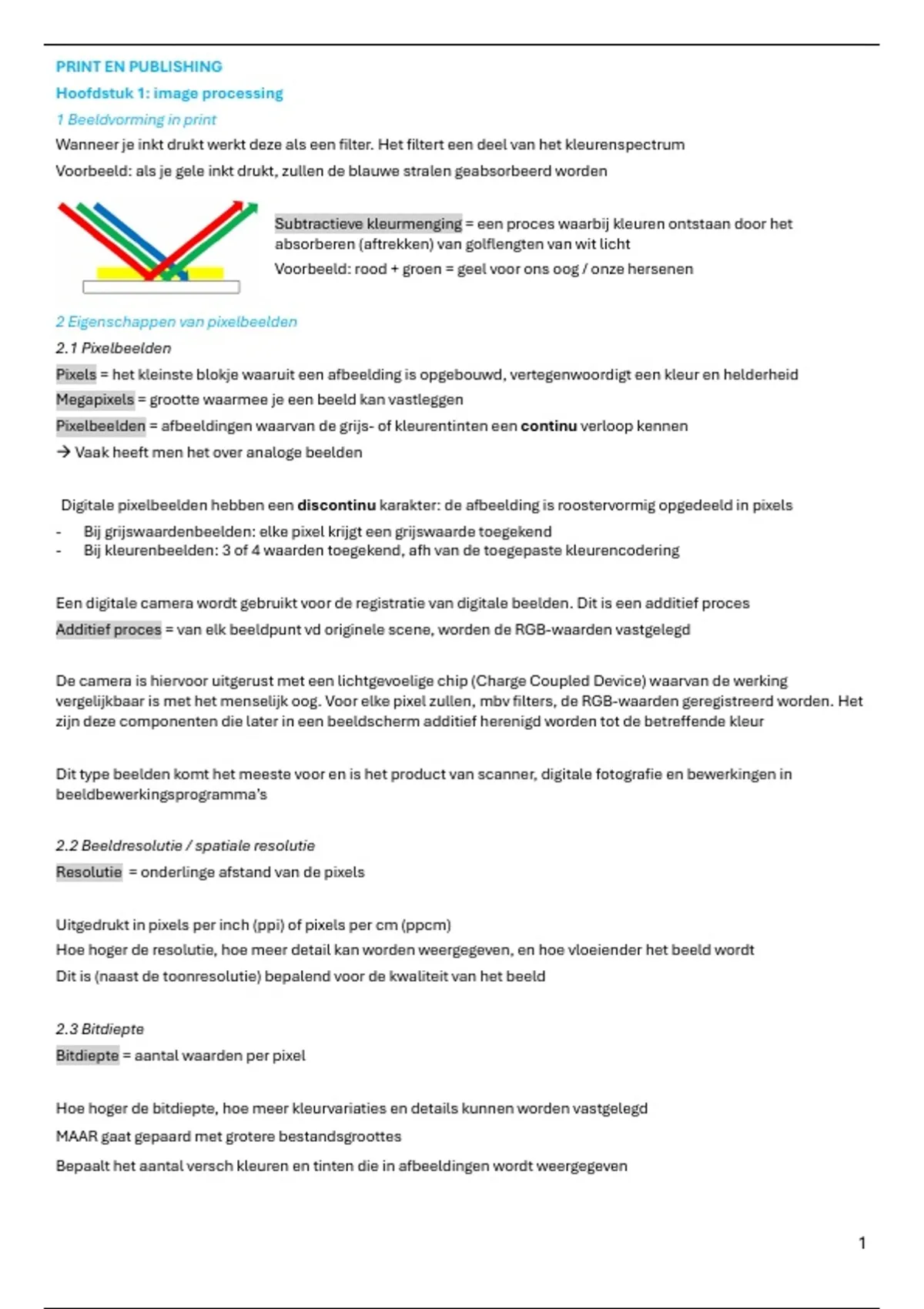

PRINT EN PUBLISHING
Hoofdstuk 1: image processing
1 Beeldvorming in print
Wanneer je inkt drukt werkt deze als een filter. Het filtert een deel van het kleurenspectrum
Voorbeeld: als je gele inkt drukt, zullen de blauwe stralen geabsorbeerd worden
Subtractieve kleurmenging = een proces waarbij kleuren ontstaan door het
absorberen (aftrekken) van golflengten van wit licht
Voorbeeld: rood + groen = geel voor ons oog / onze hersenen
2 Eigenschappen van pixelbeelden
2.1 Pixelbeelden
Pixels = het kleinste blokje waaruit een afbeelding is opgebouwd, vertegenwoordigt een kleur en helderheid
Megapixels = grootte waarmee je een beeld kan vastleggen
Pixelbeelden = afbeeldingen waarvan de grijs- of kleurentinten een continu verloop kennen
à Vaak heeft men het over analoge beelden
Digitale pixelbeelden hebben een discontinu karakter: de afbeelding is roostervormig opgedeeld in pixels
- Bij grijswaardenbeelden: elke pixel krijgt een grijswaarde toegekend
- Bij kleurenbeelden: 3 of 4 waarden toegekend, afh van de toegepaste kleurencodering
Een digitale camera wordt gebruikt voor de registratie van digitale beelden. Dit is een additief proces
Additief proces = van elk beeldpunt vd originele scene, worden de RGB-waarden vastgelegd
De camera is hiervoor uitgerust met een lichtgevoelige chip (Charge Coupled Device) waarvan de werking
vergelijkbaar is met het menselijk oog. Voor elke pixel zullen, mbv filters, de RGB-waarden geregistreerd worden. Het
zijn deze componenten die later in een beeldscherm additief herenigd worden tot de betreTende kleur
Dit type beelden komt het meeste voor en is het product van scanner, digitale fotografie en bewerkingen in
beeldbewerkingsprogramma’s
2.2 Beeldresolutie / spatiale resolutie
Resolutie = onderlinge afstand van de pixels
Uitgedrukt in pixels per inch (ppi) of pixels per cm (ppcm)
Hoe hoger de resolutie, hoe meer detail kan worden weergegeven, en hoe vloeiender het beeld wordt
Dit is (naast de toonresolutie) bepalend voor de kwaliteit van het beeld
2.3 Bitdiepte
Bitdiepte = aantal waarden per pixel
Hoe hoger de bitdiepte, hoe meer kleurvariaties en details kunnen worden vastgelegd
MAAR gaat gepaard met grotere bestandsgroottes
Bepaalt het aantal versch kleuren en tinten die in afbeeldingen wordt weergegeven
1
,2.4 Omrekening pixels per inch
Manier 1: wiskundig via breuken
Manier 2: via logisch redeneren
2.5 CYMK & RGB
Kleurenbeelden in CMYK
- De CMYK-kleurenruimte w gebruikt voor toepassingen in print
- CMYK-beelden maken gebruik van 4 bronkleuren.
De CMYK-bronkleuren zijn niet zo sterk als de RGB-bronkleuren waardoor afbeeldingen zwakker zijn van kleur
CMYK heeft een kleiner bereik dan RGB
Kleurenbeelden in RGB
- Elke pixel krijgt een waarde toegekend
- De RGB-kleurenruimte w gebruikt voor digitale toepassingen op scherm
- Digitale fototoestellen, scanners en digitale beeldverwerkingsprogramma’s leveren beelden met RGB-codering
Een gescand RGB-beeld neemt 3 keer zoveel geheugen in als een grijswaardenbeeld
Een RBG-beeld met CMYK-codering neemt 4 keer zoveel geheugen in als een grijswaardenbeeld
2
, 2.6 Bijkomende notities
Mensen zijn het meest gevoelig voor de kleur groen, en minder voor rood
Bij een 24bit (3 x 8-bit) RGB-beeld wordt elke pixel van het beeld opgebouwd uit:
+1 van de 256 waarden rood + 1 van de 256 waarden blauw + 1 van de 256 waarden groen
Bij 8 bit is dit 256
Bij een bitmap zijn dat twee waarden (0 en 1) omdat printen een binair proces is
1 megapixel is gelijk aan 106
Voorbeeld: als een camera 16 megapixels vastlegt, kan hij 16 000 000 pixels in één keer kan nemen
Op schermen gebruiken we 72, 96 of 150ppi
Voor print gebruiken we 225 of 300ppi
à 1 inch is gelijk aan 2,54cm, 300ppi is dan 118ppcm
à dpi wordt gebruikt voor print
3 Uitvoerresolutie (dpi) bij digitale printers
Bekijk videos
4 Eigenschappen vectoriële beelden
Wat is een vectorieel beeld
Bézier vond ca. 1950 voor Renault een wiskundige kromme uit die carrosseriedelen kon tekenen (= bézierkrommen)
Paul de Casteljau zocht bij concurrent Citroën naar een gelijkaardige methode. Als compromis noemt men het
gehanteerde basisalgoritme het algoritme van de Calsteljau en de eruit afgeleide krommen bézierkrommen
Details inzake vectoriële beelden
Vectorieel beeld = type afbeelding opgebouwd uit wiskundige punten, lijnen en vormen die worden gedefinieerd dmv
wiskundige vergelijkingen
In tegenstelling tot rasterafbeeldingen worden vectorafbeeldingen gevormd door wiskundige formules die de posities
van punten, lijnen en vormen beschrijven. Hierdoor kunnen vectorafbeeldingen worden geschaald naar elke grootte
zonder verlies van beeldkwaliteit (omdat de wiskundige formules opnieuw worden berekend voor de nieuwe schaal)
Vectorafbeeldingen w veel gebruikt in situaties waarin een hoge mate van precisie en schaalbaarheid vereist is
Vectoriële beelden kunnen deel uit maken van een PDF-file
Veelgebruikte bestandsindelingen
- SVG (Scalable Vector Graphics)
- AI (Adobe Illustrator)
- EPS (Encapsulated PostScript
Bijkomende informatie
- Logos in print 800ppi tot 1200ppi worden afgedrukt
- Schermtoepassingen 72ppi tot 96ppi
- Afbeeldingen in print 225ppi tot 300ppi
3
