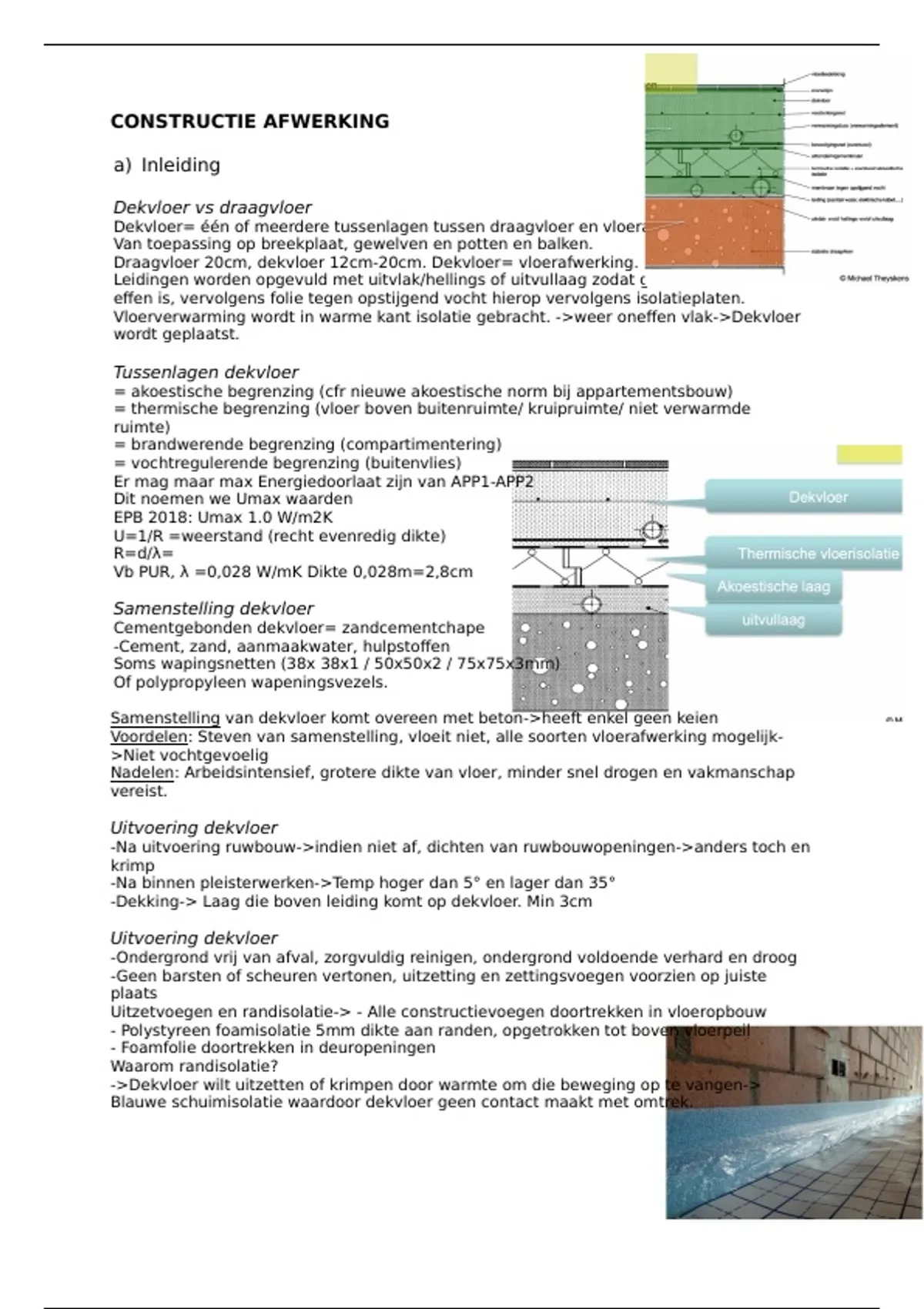

CONSTRUCTIE AFWERKING
a) Inleiding
Dekvloer vs draagvloer
Dekvloer= één of meerdere tussenlagen tussen draagvloer en vloerafwerking
Van toepassing op breekplaat, gewelven en potten en balken.
Draagvloer 20cm, dekvloer 12cm-20cm. Dekvloer= vloerafwerking.
Leidingen worden opgevuld met uitvlak/hellings of uitvullaag zodat grond
effen is, vervolgens folie tegen opstijgend vocht hierop vervolgens isolatieplaten.
Vloerverwarming wordt in warme kant isolatie gebracht. ->weer oneffen vlak->Dekvloer
wordt geplaatst.
Tussenlagen dekvloer
= akoestische begrenzing (cfr nieuwe akoestische norm bij appartementsbouw)
= thermische begrenzing (vloer boven buitenruimte/ kruipruimte/ niet verwarmde
ruimte)
= brandwerende begrenzing (compartimentering)
= vochtregulerende begrenzing (buitenvlies)
Er mag maar max Energiedoorlaat zijn van APP1-APP2
Dit noemen we Umax waarden
EPB 2018: Umax 1.0 W/m2K
U=1/R =weerstand (recht evenredig dikte)
R=d/λ=
Vb PUR, λ =0,028 W/mK Dikte 0,028m=2,8cm
Samenstelling dekvloer
Cementgebonden dekvloer= zandcementchape
-Cement, zand, aanmaakwater, hulpstoffen
Soms wapingsnetten (38x 38xx50xx75x3mm)
Of polypropyleen wapeningsvezels.
Samenstelling van dekvloer komt overeen met beton->heeft enkel geen keien
Voordelen: Steven van samenstelling, vloeit niet, alle soorten vloerafwerking mogelijk-
>Niet vochtgevoelig
Nadelen: Arbeidsintensief, grotere dikte van vloer, minder snel drogen en vakmanschap
vereist.
Uitvoering dekvloer
-Na uitvoering ruwbouw->indien niet af, dichten van ruwbouwopeningen->anders toch en
krimp
-Na binnen pleisterwerken->Temp hoger dan 5° en lager dan 35°
-Dekking-> Laag die boven leiding komt op dekvloer. Min 3cm
Uitvoering dekvloer
-Ondergrond vrij van afval, zorgvuldig reinigen, ondergrond voldoende verhard en droog
-Geen barsten of scheuren vertonen, uitzetting en zettingsvoegen voorzien op juiste
plaats
Uitzetvoegen en randisolatie-> - Alle constructievoegen doortrekken in vloeropbouw
- Polystyreen foamisolatie 5mm dikte aan randen, opgetrokken tot boven vloerpeil
- Foamfolie doortrekken in deuropeningen
Waarom randisolatie?
->Dekvloer wilt uitzetten of krimpen door warmte om die beweging op te vangen->
Blauwe schuimisolatie waardoor dekvloer geen contact maakt met omtrek.
, Chape uitvoeren
Chape gelijkmatig uitspreiden-> gelijktrekken->aanstampen->Hoeken opvullen->
Chape naar pas -2CM->2cm overhouden voor vloerafwerking->Uitwerking zie VID
Droogtijden->Beschermen tegen toch, intense straling en zon
->min 3 dagen na storten->Omgeving vochtig en ongeventileerd
->min 7 dagen na het storten beschermen tegen toch
->Vanaf min 7 dagen: voorzichtig beloopbaar
->vanaf min 15 dagen: eerste belasting
->Vanaf 28 dagen: volle sterkte->bij alle cement na 28 dagen op volle sterkten.
Droog->Vochtgehalte lager dan 1%->Vooral bij hout want hout krimpt->via
calciumcarbidebus
VUISTREGEL bij tegenvloeren 2,5%
->Dekvloer tot 5cm dikte= droogt 1 cm per week dus 5 weken.
->Per bijkomende centimeter 2 weken bij tellen-> 7 weken= 5 weken + 2x2weken= 9
weken
Toegestane toleranties? ->indien er betwisting is over uitvoering
b) Uitvullagen
Zorgt voor het uitvullen van de leidingen, is de basis voor isolerende lagen.
Zorgen dat draagvloer geveegd is, foamfolie 5mm en zorgen voor uitzettingsvoegen
2 opties; platen of gestrooide isolatie, zie foto
c) Platen
->eerst uitvulling nodig voor plat vlak met plasticfolie verschillende opties
1.Schuimbeton
Licht materiaal, zand, cement en luchtbelvormer, goedkoper en snellere droogtijd dan
lichte chape
- droge volumieke massa maximum: 800 kg/m3
- λ=0,4W/mK
2.Beton met geëxpandeerd Polystyreen (PS) (zelfde als isomo)
Minder liquide dan schuimbeton maar isoleert beter
Zand, cement en geëxpandeerde polystyreenkorrels
λ = 0,1 W/mK ->Lage landa-waarde is betere isolatie
->Volgende stap Isolatieplaten leggen, zorgt voor constante dikte
Voegen schranken zodat lucht niet door kan 2opties
1.Platen uit polystyreen->piepschuim
- λ = 0,048 W/mK
- ondoordringbaar voor water en waterdamp en ontbrandbaar
- ongevoelig voor organische oplosmiddelen en gewone zuren
2.Platen uit polyurethaan (PUR)
- λ = 0,028 W/mK
- De platen worden los gelegd op de draagvloer of uitvullaag
Brand snel uit, verliest dikte
PUR lagere dikte voor dezelfde R waarde dan Piepschuim
