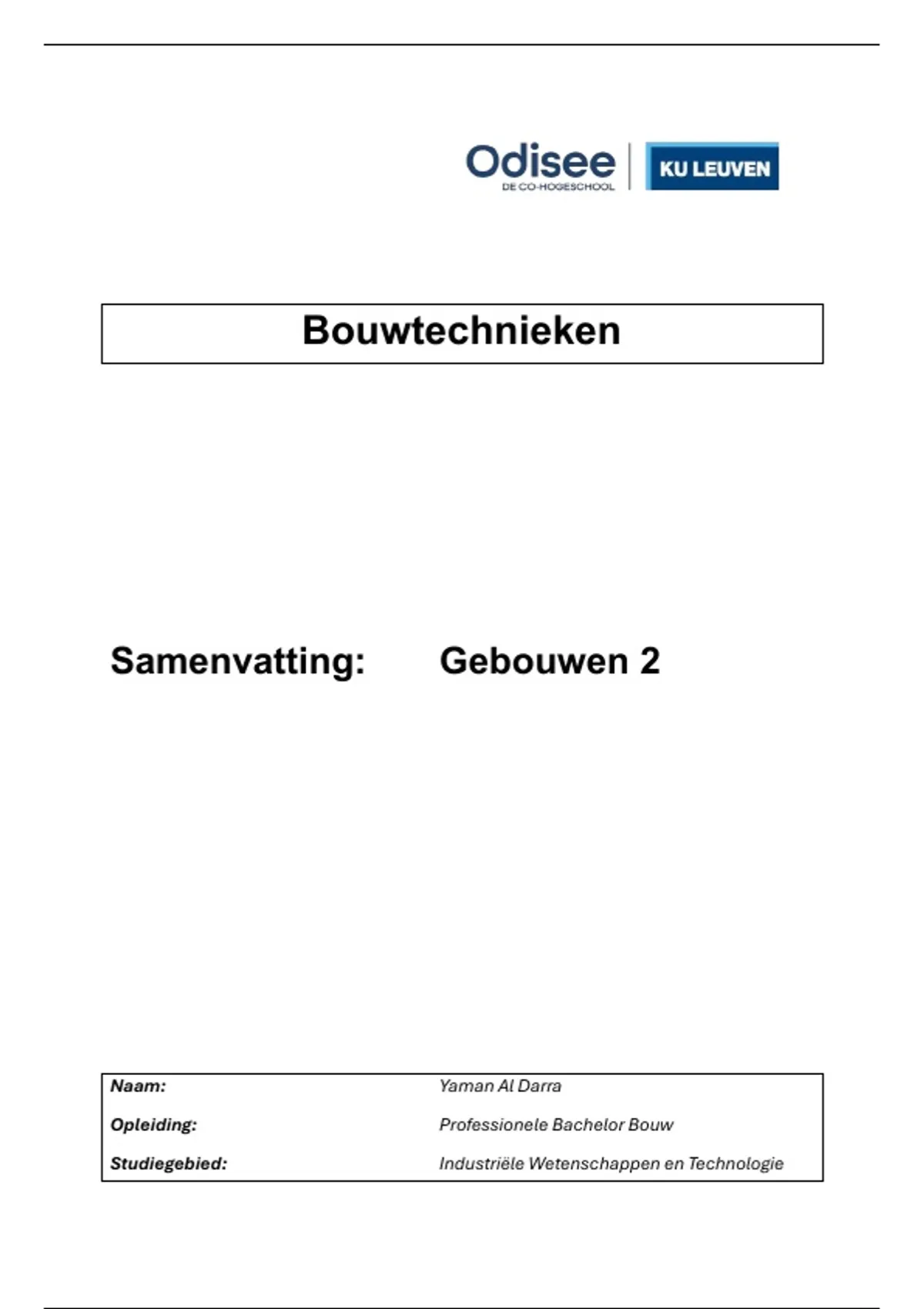

Bouwtechnieken
Samenvatting: Gebouwen 2
Naam: Yaman Al Darra
Opleiding: Professionele Bachelor Bouw
Studiegebied: Industriële Wetenschappen en Technologie
, Yaman Al Darra
Samenvatting: Gebouwen 2
Inhoudsopgave
H1: VRIJDRAGENDE VLOEREN .....................................................................................3
H2: HELLENDE DAKEN ................................................................................................ 30
H3: PLATTE DAKEN ..................................................................................................... 48
2 2/57
, Yaman Al Darra
Samenvatting: Gebouwen 2
H1: VRIJDRAGENDE VLOEREN
1. Inleiding
1.1. Draagvloer
- Functies:
o Dragende functie à Lasten vloer à dragende geraamte à naar grond
o Stabiliserende functie
§ Houden verticale elementen bij elkaar
§ Brengen horizontale lasten over naar weerstandsbediende verticale elementen
§ Knik verkorten voor ‘slanke’ verticale elementen
- Lasten op draagvloer
o Eigengewicht draagvloer (𝐹! )
o Nuttige lasten (𝐹"# ) = belasting die de draagvloer moet kunnen dragen bovenop zijn
eigengewicht
§ Totale last of berekeningslast op vloer: 𝐹$ = 𝐹"# + 𝐹!
o Vaste of permanente lasten (𝐹%# ) = gewicht volledige vloer + andere lasten
o Gebruikslasten (𝐹!# ) = belasting t.g.v. het gebruik van een gebouw
§ Totale last of berekeningslast op vloer: 𝐹$ = 𝐹%# + 𝐹!#
a) Bekisting
- Traditionele bekisting
o Ter plaatste, op werf, opgebouwd
o Standaardmateriaal (vb. houten balken, platen en planken) gebruiken
o Voor kleine of complexe uitvoeringen
- Systeembekisting
o Materiaal speciaal ontwikkeld voor bepaalde betonconstructies
o Geprefabriceerde panelen en onderdelen
o Snelle opbouw
o Afhankelijk van producent
- Verloren bekisting
o Bekistingsmateriaal = onderdeel van de betonnen constructie
o Niet te recupereren
o Vb. L-vormige metalen randbekistingsprofielen
- Randbekisting
o Bekisting bovenop dragende muur
o Bekistingsplank tegen stalen planksteunen
o Aluminium profielen na ontkisten afbreken
3 3/57
, Yaman Al Darra
Samenvatting: Gebouwen 2
b) Stempels en schoren
- Stempelen
o Bij verticale belasting
o Om horizontale bekisting te ondersteunen
o Om gewicht vloerelementen, gestortbeton te dragen
- Schoren
o Als er ook horizontale belasting aanwezig is
o Om stabiliteit te garanderen
- Plaatsen voordat vloerelementen worden geplaatst
- Tussenafstanden en type volgens legplan
- Na 28 dagen, na het storten, wegnemen
c) Wapening:
- Hoofdwapening: I en IV
o Primaire wapening
o Wapening met grootste sectie
o Volgens draagrichting
o Neemt trekspanningen op
- Verdeelwapening: III en II
o Verdeelt belasting over hoofdwapening
o Dwars op hoofdwapening
o Spreidt lasten naar hoofdwapening
- Bijlegwapening: bij plaatselijke belastingconcentraties
- Krimpwapening: voorkomen krimpscheuren
1.2. Soorten vrijdragende vloeren
